Изучение металлургических свойств нового типа железорудного сырья (маггемитовых руд) для подготовки к доменной плавке

Измельчение

1 мм

0,074 (60 %)

0,074 (80%)

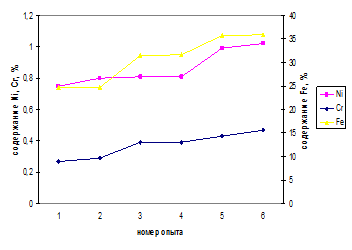

Номер опыта

1

2

3

4

5

6

Cr, %

0,75

0,80

0,81

0,81

0,99

1,02

Ni, %

0,27

0,29

0,39

0,39

0,43

0,47

Fe, %

24,69

24,74

31,50

31,61

35,77

35,84

Измельчение 1 мм

Измельчение 0,074 (60)

Измельчение 0,074 (80)

Исход-

ный

Концен-

трат

"хвосты"

Исход-

ный

Концен-

трат

"хвосты"

Исход-

ный

Концен-

трат

"хвосты"

Feобщ

35,22

58,88

24,09

35,4

69,20

20,20

35,52

66,48

19,34

Выход,

%

100

32

68

100

31

69

100

33,5

66,5

Извлече-

ние, Fe

53,5

61,6

62,7

FeO

0,50

0,83

0,34

0,50

0,98

0,29

0,50

0,94

0,27

Fe2O3

49,57

83,25

33,72

50,05

97,87

28,56

50,22

94,00

27,35

Al2O3

4,12

3,54

4,39

4,92

2,06

6,20

4,97

2,23

6,16

MqCO3

-

-

-

-

-

-

-

-

-

MqO

-

-

-

-

-

-

-

-

-

Ni

0,33

0,37

0,32

0,36

0,39

0,34

0,37

0,35

0,37

Выход,

%

100

26

74

100

34

66

100

33

67

Извлече-

ние, Ni

29

37

34

NiO

0,42

0,47

0,40

0,45

0,49

0,43

0,46

0,44

0,47

SiO2

2,94

2,85

2,94

2,97

3,5

2,73

3,01

3,57

2,73

Co

0,043

0,034

0,047

0,045

0,093

0,023

0,045

0,09

0,022

Выход,

%

100

31

69

100

47

53

100

46

54

Извлече-

ние, Co

24,5

93,1

92,0

Cr

0,16

0,18

0,20

0,18

0,23

0,11

0,19

0,24

0,11

Выход,

%

100

58

42

100

57

43

100

61

39

Извлече-

ние, Cr

65

73

77

Cu

-

-

-

сл

сл

сл

сл

сл

сл

S

0,016

0,009

0,019

0,017

0,009

0,019

0,019

0,009

0,019
