Защита информации виртуальных частных сетей

Подмена конфигурационного пакета, описывающего DNS-сервер, позволяет направить всю систему распознавания имен на ложный сервер имен.

Точно так же, подмена пакета, содержащего внутренний туннельный IP-адрес, позволяет обойти firewal, осуществляющие фильтрацию пакетов по правилам, поскольку клиент будет подключаться к внешним машинам из внутренней защищенной сети.

3.4.3 Потенциальные у

течки информации на клиенте

Клиент Windows 95 не выполняет требуемую очистку буферов, и потому допускается утечка информации в сообщениях протокола. Хотя в документации РРТР сказано, что в пакете PPTP_START_SESSION_REQUEST символы после имени компьютера и производителя должны быть сброшены в 0х00, Windows 95 этого не делает.

080: 0000 6c6f 6361 6c00 0000 3e1e 02c1 0000 local .> .

096: 0000 85c4 03c1 acd9 3fc1 121e 02c1 2e00 ? .

112: 0000 2e00 0000 9c1b 02c1 0000 0000 0000

128: 0000 88ed 3ac1 2026 02c1 1049 05c1 0b00 :. & .I

144: 0000 3978 00c0 280e 3dc1 9c1b 02c1 041e 9x (.= .

160: 02c1 0e00 0000 121e 02c1 2e00 0000 2e00

176: 0000 3dad 06c1 74ed 3ac1 1c53 05c1 9c1b = .t.: S

192: 02c1 041e 02c1 0e00 0000 121e 02c1 2e00

208: 0000

Выше показаны символы, содержащиеся после имени компьютера и строки производителя. В байтах 82-86 содержится имя компьютера, которое для клиента Windows 95 всегда равняется "local". Байт 113 - то место, где должна содержаться строка производителя. При просмотре аналогичного пакета Windows NT обнаружено, что все символы "мусора" сброшены в 0х00.

Существует очевидная возможность утечки информации в зависимости от того, как и где используются и размещаются структуры данных и что происходит на клиентской системе. Для оценки данной утечки информации необходимо провести дальнейший анализ кода Windows 95.

3.5 Выводы

Реализация РРТР от Microsoft уязвима с точки зрения реализации, и обладает серьезными недостатками с точки зрения протокола. Протокол аутентификации имеет известные уязвимости. Шифрование выполнено неверно, в данной реализации используется поточный шифр с обратной связью по выходу, хотя более уместен был бы блоковый шифр "шифр-блок-цепочка" (CBC). Чтобы связать слабую аутентификацию с плохим шифрованием Microsoft задала ключ шифрования как функцию от пароля пользователя вместо использования сильного алгоритма обмена ключами типа Диффи-Хеллмана или ЕКЕ. Наконец, канал управления не аутентифицируется и не сильно защищен.

Криптоанализ не подвергал сомнению протокол РРТР, но лишь реализацию протокола от Microsoft. Хотя Microsoft использует свои собственные расширения (MS-CHAP, МРРЕ, МРРС) в РРР секции РРТР, стандарт РРТР не требует этого. Производители могут включить расширения Microsoft в свои продукты по соображениям совместимости, но они не обязаны ограничиваться их использованием и, наверное, реализуют более безопасные решения. Конечно, новые расширения для корректной работы должны поддерживаться как клиентом, так и сервером.

4 Туннелирование по протоколу L2TP

Протокол L2TP (Layer 2 Tunneling Protocol – сетевой протокол туннелирования канального уровня) сочетает в себе все лучшее из протоколов PPTP и L2F (Layer 2 Forwarding – пересылка данных на канальном уровне). L2F был предложен в качестве протокола передачи для подключения по коммутируемым каналам связи. Используя его, серверы удаленного доступа инкапсулируют поступающий трафик в кадры протокола РРР, а затем передают их по каналам ГВС на сервер L2F, который, в свою очередь, удаляет упаковку пакетов и направляет их в сеть получателя.

Протокол L2TP позволяет прокладывать туннели через любые среды, где возможны пакетно-ориентированные одноранговые подключения. В их число, в частности, входят такие технологии региональных вычислительных сетей, как Х.25, Frame Relay и АТМ. Более того, в L2TP предусмотрена возможность соединения двух конечных точек несколькими туннелями.

При работе в IP-сетях протокол L2TP очень похож на PPTP. Здесь туннель прокладывается между клиентом L2TP и сервером L2TP. При этом не имеет никакого значения, подключен ли клиент к сети (например, к ЛВС) постоянно или для установления IP-подключения ему нужно сначала связаться по коммутируемому каналу с сервером сетевого доступа (так подключаются через Интернет удаленные пользователи).

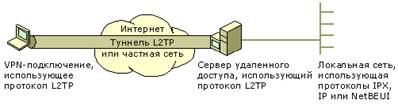

Рисунок 3 – туннелирование с использованием L2TP

Как PPTP, так и L2TP прежде всего производят первичное инкапсулирование данных по протоколу РРР, а затем добавляют в полученные пакеты дополнительные заголовки, необходимые для их пересылки через промежуточные сети. На этом этапе в работе PPTP и L2TP начинают проявляться некоторые различия.

PPTP способен пересылать пакеты только через IP-сети, тогда как L2TP позволяет прокладывать туннели по любым пакетно-ориентированным средам, где возможна организация одноранговых подключений. Благодаря этому пакеты L2TP могут пересылаться по IP-сетям (с использованием протокола UDP), по частным виртуальным каналам с ретрансляцией кадров Frame Relay, по виртуальным каналам Х.25 и по виртуальным каналам АТМ.

PPTP позволяет проложить между конечными точками виртуального канала только один туннель, а L2TP может соединить их несколькими.

L2TP поддерживает сжатие заголовков, как это описано в проекте спецификации. Применение данной функции позволяет ограничиться четырьмя дополнительными байтами в заголовке, тогда как PPTP добавляет в него 6 байт.

В L2TP предусмотрена аутентификация туннеля, которой нет в PPTP. Правда, когда в туннеле используется протокол IPSec, аутентификация на канальном уровне становится ненужной, так как и L2TP, и PPTP производят ее именно по протоколу IPSec.

При создании туннелей L2TP аутентификация производится с помощью тех же механизмов, что и в подключениях РРР. Функции шифрования и сжатия нагрузки протокол L2TP унаследовал от РРР, но в него добавлены и дополнительные возможности шифрования по протоколу IPSec, описанные в следующем разделе.

5 Протокол безопасности IP Security Protocol

Протокол IPSec поддерживает аутентификацию, целостность данных и их шифрование на сетевом уровне. Для создания идеальной платформы, обеспечивающей безопасную связь с интранет или Интернетом, IPSec интегрируется со средствами безопасности, входящими в состав Windows 2000 Server.

Для обеспечения безопасности всех передач по протоколу TCP/IP с обеих сторон межсетевого устройства защиты организации в протоколе Microsoft Windows IP Security использованы принятые в качестве отраслевых стандартов алгоритмы шифрования и комплексный подход к управлению безопасностью.

Поскольку средства безопасности Windows IP Security размещены ниже транспортного уровня, администраторы сетей (и производители программного обеспечения) могут уделить внимание и направить свои усилия на придание и координацию безопасности каждой отдельной программе. Используя Windows 2000 Server, администраторы сетей обеспечивают сильную защиту для всей сети в целом, а приложения автоматически наследуют защитные меры системы безопасности Windows 2000 Server. Поддержка шифрования Windows IP Security распространяется также и на виртуальные частные сети (Virtual Private Networks – VPN).
