Автоматизация и диспетчеризация систем электроснабжения

При наличии современной АСДУ промышленное предприятие полностью контролирует весь свой процесс ресурсопотребления и имеёт возможность по согласованию с поставщиками энергоресурсов гибко переходить к разным тарифным системам, минимизируя свои энергозатраты. В этом случае появляется возможность эффективно перераспределять все виды ресурсов внутри предприятия, контролируя эффективность использован

ия рабочего времени работниками предприятия. При этом обеспечение безопасность их работы будет обеспечена на болеё высоком уровне во время всего рабочего дня.

Сегодняшний день промышленных предприятий в области диспетчеризации связан с внедрением современных АСДУ, реализованных на основе современных информационных технологий. Многие ведущие фирмы мира предлагают интегрированные решения диспетчерских инженерных служб обеспечения жизнедеятельности предприятия с использованием микропроцессорных систем и средств, сетевых телекоммуникационных устройств и высокопроизводительных рабочих станций.

Целью данной дипломной работы является анализ существующих автоматизированных и диспетчерских систем управления СЭС, а также моделирование новых интегрированных решений для промышленных предприятий.

1. Развитие систем автоматизации и диспетчеризации СЭС

1.1 Телемеханические и диспетчерские системы управления СЭС

Автоматизированная система управления (АСУ) – это система "человек-машина", обеспечивающая эффективное функционирование объекта, в которой сбор, передача и обработка информации, необходимой для реализации функций управления, осуществляются с применением средств автоматизации и вычислительной техники.

Если вычислительная техника используется для решения комплексов взаимосвязанных задач управления энергетическим департаментом ПП (управление тепло-, водо-, газоснабжения и т.п.), то принято такую систему называть автоматизированной системой энергоснабжения (АСУ-Энерго). Если построена система управления электропотреблением ПП, то часто используется сокращение – АСУ-Электро. Последняя может быть разработана в виде отдельной изолированной системы или входить в состав общей АСУ-Энерго. Самый верхний уровень иерархии управления предприятием в целом осуществляется с помощью автоматизированной системы управления предприятия (АСУП). Системы АСУЭ соответственно относятся к болеё низкому уровню иерархии – АСУ технологических процессов (АСУ ТП) и имеют ряд специфических особенностей.

В сложных системах полная автоматизация управления предприятием (или его отдельным департаментом) обычно трудно реализовать из-за отсутствия аналитического аппарата управляющих процессов, а также непредсказуемости всех возможных режимов работы. Поэтому наряду с устройствами автоматизации и телемеханики определённые функции выполняет исключительно человек (оператор), при этом система управления превращаются в автоматизированную систему диспетчерского управления (АСДУ).

Эти диспетчерские системы управления отличаются от соответствующих систем автоматизации в первую очередь превалирующей ролью человека (диспетчера) в контуре управления. Приёмо-передача сигналов управления осуществляется диспетчером с помощью специально организованных каналов и линий связи. С помощью средств телемеханики диспетчер получает информацию о параметрах режима электропотребления и положения коммутационных аппаратов на главной понизительной подстанции (ГПП). С помощью этих устройств осуществляется передача управляющих команд с диспетчерского пункта на объекты.

Режимы работы отдельных элементов в системе электроснабжения (СЭС) промышленных предприятий (ПП) взаимосвязаны. Согласованное действие всех этих элементов будет обеспечено лишь в случае, если важнейшие из них обладают устойчивыми операциями контроля и управления, сосредоточенные в одном месте (диспетчерском пункте).

В простейшем случае диспетчеризация управления может осуществляться с помощью телефонной связи диспетчера с обслуживающим персоналом удалённых объектов. При телефонной связи диспетчера с контрольными пунктами получается значительный промежуток времени с момента, требующего оперативного вмешательства до момента исполнения. Кроме того, при диспетчеризации только посредством телефонной связи велика вероятность неполучения или недостоверности информации.

Работа диспетчера оказывается болеё эффективной, если информация о режимах работы элементов системы автоматически приходит от приборов, установленных на диспетчерских пунктах. Кроме того, сам диспетчер имеёт возможность изменить режим работы управляемой системы, непосредственно посылая сигналы на контролируемые объекты.

Если контрольных пунктов мало, а расстояние между диспетчерскими пунктами значительно, то можно использовать дистанционное управление. Для этого необходимо перенести аппаратуру управления и сигнализации со щитов местного управления на центральный диспетчерский пункт (ЦДП) (Рис 1.1). В случаях большого расстояния между диспетчерскими и контрольными пунктами необходимо использовать устройства телемеханики. Они не требуют постоянного дежурного персонала и позволяют использовать управляющую вычислительную машину.

Отдельной задачей АСУЭ является операция, выполненная с помощью технических средств и программного обеспечения, в результате решения которой формируются либо отчетный документ, либо одно или серия однотипных сообщений обслуживающему персоналу.

Отдельная функция АСУЭ – это совокупность задач, направленных на достижение общей цели управления и объединённых единым критерием управления.

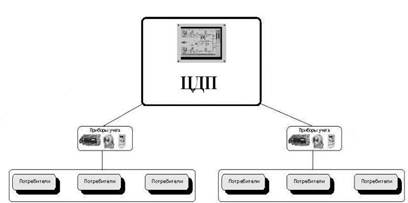

Рис 1.1.Диспетчерская система управления СЭС

Телеуправление – управление положением или состоянием объектов методами и средствами телемеханики. Телеуправление предприятиями применяется тогда, когда это дает возможность улучшить ведение режима и позволяет ускорить локализацию и ликвидацию аварии, нарушение и отклонение от нормальных режимов работы, если это невозможно сделать с помощью местной автоматики.

Телесигнализация (ТС) – это получение информации о состоянии контролируемых и управляемых объектов, имеющих ряд возможных дискретных состояний. ТС должна обеспечивать передачу на пульт управления предупреждающих и аварийных сигналов, а также обеспечивать отображение состояние основных элементов СЭС на диспетчерском пульте (и на щите), при этом должны предусматриваться следующие показатели:

- положение всех телеуправляемых объектов;

- положение крупных телеприёмников;

- положение нетелеуправляемых выключателей ВН на вводах;

- положение секционных шинно-соединительных и обходных выключателей;

- положение силовых трансформаторов, находящихся в цехе.

Телеизмерения (ТИ) – должны обеспечивать возможность измерения основных параметров, отображающих работу системы и позволяющих правильно управлять ситуацией. Для телеизмерений в АСУ-Электро рекомендуют выбирать:

- напряжение на головных шинах;

- напряжение на шинах пункта приёма электроэнергии;

- ток на одном из концов линии подстанции;
