Анализ современных цифровых радиоприемных устройств

Как правило, АЦП — электронное устройство, преобразующее напряжение в двоичный цифровой код. Тем не менее, некоторые неэлектронные устройства с цифровым выходом, следует также относить к АЦП, например, некоторые типы преобразователей угол-код. Простейшим одноразрядным двоичным АЦП является компаратор.

АЦП позволяет перейти от аналогового к цифровому представлению сигнала для дальнейшего его

анализа в схеме цифровой обработки сигнала.

Для корректной работы АЦП в канале также присутствуют ещё два устройства.МШУ — малошумящий усилитель поднимает амплитуду сигнала до требуемого уровня для дальнейшей оцифровки.Устройство защиты приёмника — в простейшем случае — обычный разрядник не позволяющий перегрузить приёмный канал высоким уровнем сигнала (помехи).

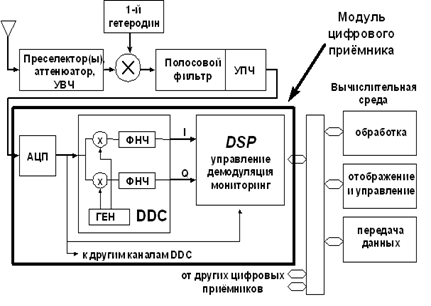

На рисунке 2 изображена структурная схема одного канала современного приёмного многоканального комплекса, в котором использованы современные технические решения в области цифровой обработки радиосигнала на ПЧ.

Рисунок 2

АЦП преобразует аналоговый сигнал, поступающий с выхода широкополосной ПЧ, в цифровой поток отсчётов и дальнейшая обработка выполняется цифровым образом.

Основные элементы цифровой части приёмника сосредоточены в модуле цифрового приёмника. Этот модуль производит канальную фильтрацию и демодуляцию сигнала. Модуль может обрабатывать один или несколько каналов приёма. Основные компоненты модуля - высокочастотный АЦП, цифровой квадратурный понижающий преобразователь DDC(их может быть несколько) и сигнальный процессор (процессоры).

Кроме перечисленных функций, модуль цифрового приёмника может производить мониторинг спектра входного сигнала с помощью БПФ.

С выхода модуля информационный поток демодулированных данных от одного или нескольких каналов прёма поступает в вычислительную среду для дальнейшей обработки. В эту вычислительную среду поступают данные и от других аналогичных приёмных модулей, которые подключены к выходу ПЧ аналоговых приёмных трактов других диапазонов.

В модуле цифрового приёмника отсчёты с выхода АЦП обрабатываются специализированным сигнальным процессором DDC (Digital Down Converter). Функции этого процессора - преобразование информативного спектра частот в область низких (нулевых) частот, квадратурная фильтрация и децимация отсчётов сигнала. По реализуемым функциям - это цифровой приёмник прямого преобразования. DDC имеет два перемножителя, генератор отсчетов SIN и COS, идентичные каналы НЧ децимирующих фильтров. Частота настройки внутреннего генератора может изменяться в диапазоне от 0 до 25МГц (до половины тактовой частоты DDC). Частота среза фильтров изменяется от сотен Гц до сотен кГц. Процессор производит децимацию отсчётов сигнала для того, чтобы скорость потока данных с выхода DDC была сообразна ширине спектра выходного сигнала.

Рисунок 3

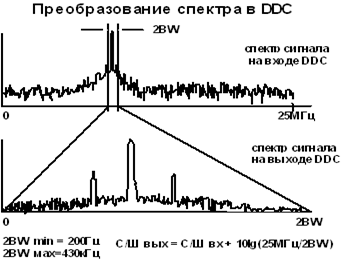

На рисунке 3 показано преобразование спектра сигнала с выхода АЦП, производимое DDC.

Следует отметить, что на выходе DDC отношение Сигнал/Шум выше, чем на входе, из-за эффекта процессорного усиления. Возрастание отношения Сигнал/Шум весьма значительное и составляет 20-40дБ.

1.2 Представление сигналов в цифровой форме

Переход от аналогового сигнала к цифровому может производиться как по сигналу с выхода усилителя радио- или промежуточной частоты (по радиосигналу), так и по сигналу после аналогового детектора (по видеосигналу). При этом существенное значение имеет вид параметра, подвергаемого аналого-цифровому преобразованию.

Рассмотрим вначале радиосигнал, который можно представить в виде

,

где и - сигнальная и шумовая составляющие входного процесса;

и - его амплитуда и фаза; - центральная частота спектра.

Спектр дискретного цифрового сигнала.

Рисунок 4.

При известной частоте входной процесс столь же полно описывается с помощью комплексной огибающей

,

где и - квадратурные составляющие комплексной огибающей.

Аналого-цифровое преобразование представляет собой дискретизацию по времени и квантование по уровню, которым может подвергаться непосредственно входной процесс . Однако при этом спектр входного процесса должен целиком размещатьсяв однойиз спектральных зон , где , - период дискретизации. В этом случае спектр дискретных отсчетов процесса (где , ) в первой спектральной зоне полностью соответствует исходному спектру, поэтому по дискретным отсчетам можно без искажений восстановить непрерывный процесс . В противном случае спектр при дискретизации искажается.

Графики дискретизации и квантования сигнала.

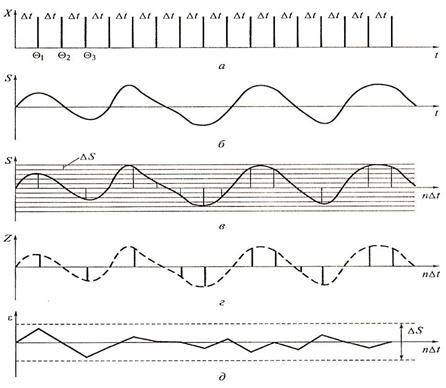

а) отсчетная последовательность ;

б) исходный аналоговый сигнал;

в) дискретизированный сигнал;

г) цифровой сигнал;

д) ошибка квантования.

Рисунок 5.

Для подавления спектральных составляющих исходного процесса вне спектральной зоны этот процесс перед дискретизацией пропускают через аналоговый полосовой фильтр с высоким коэффициентом прямоугольности. Нередко для снижения требуемого быстродействия АЦП входной процесс гетеродинируют в область частот первой спектральной зоны . В этом случае во избежание искажений спектра по зеркальному каналу полосовой фильтр с высоким коэффициентом прямоугольности применяют перед гетеродинированием.
