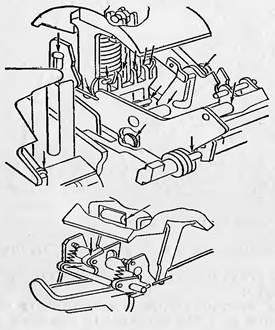

Рис. 3 - Места смазки выключателей величин 3 и 4.

Рис. 4 - Места смазки АВ

Для проверки работы РН включают выключатель и подают соответствующее напряжение на катушку. При этом выключатель должен отключиться. При исполнении выключателя с АВ проверк

а РН осуществляется при проверке АВ. При проверке работы АВ выключателя с РН:

а) при отсутствии напряжения в цепи привода поворотом по часовой стрелке устанавливают рукоятку АВ стрелкой против метки «1». Если рукоятка до этого находилась в положении 1, делают один оборот, если в положении 0 полтора оборота;

б) отключают выключатель с помощью РН;

в) включают выключатель вручную, для чего вначале повертывают рукоятку по часовой стрелке в положение 0, а затем в положение 1. При этом выключатель должен включиться;

г) отключают выключатель с помощью РН. При этом выключатель должен отключаться, а рукоятка АВ остаться в положении 1;

д) подают соответствующее напряжение в цепь АВ. При этом рукоятка АВ должна автоматически перейти в положение 0;

е) включают и выключают выключатель нажатием кнопок на, ВКЛ. и ОТКЛ. При этом выключатель должен включаться и отключаться.

Коммутационное положение выключателя при операциях определяется переключением свободного вспомогательного контакта. Места смазки АВ показаны на рис. 4.

Проверка работы АВ выключателя без РН производится следующим образом. Подается соответствующее напряжение в цепь АВ, при этом рукоятка АВ автоматически должна перейти в положение «Отключено», если выключатель до этого находился в положении «Отключено автоматически».

Поверка работоспособности РП производится следующим образом. Собирается схема согласно рис. 5 для проверки РП выключателей переменного тока и согласно рис. 6 для выключателей постоянного тока. Проверку производят так:

а) снимают напряжение в главной и вспомогательной цепях, а также в цепи питания блока управления РП выключателя постоянного тока, если питание блока управления осуществляется от постороннего источника тока, снимают прозрачную крышку;

б) подсоединяют к гнездам на лицевой стороне блока правления РП выводы 1,2 и 3 (рис. 5) для выключателей переменного тока, а для выключателей постоянного тока 1, 2, 3 и 4 (рис. 6). Номер подсоединяемого ввода должен соответствовать номеру гнезда на лицевой стороне блока управления РП;

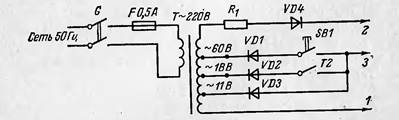

Рис. 5 - Схема для проверки работоспособности РП выключателей Т- переменного тока: не менее 80 В; R1 - MT-2-18К: VD1, VD2, VD3, VD4-Д226Б

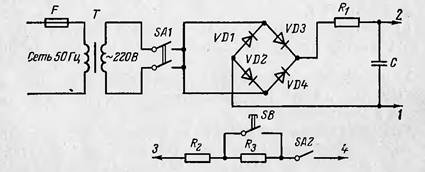

Рис. 6 - Схема для проверки работоспособности РП выключателей постоянного тока: R1–ПЭВ–10–10К; R2–МЛТ–0,5–1К; R3–МЛТ–0,5–20К;С–К50–3–250–20; VD1–VD4–Д226Б

в) включают выключатель;

г) включают вилку схемы в сеть переменного тока

д) включают выключатель SAl;

е) включают выключатель SA2. При этом проверяемый выключатель должен отключиться за время не более 14 мин, включают выключатель и нажимают кнопку SB2.

При этом выключатель должен отключиться за время не более 1 с;

з) отключают схему от сети, отсоединяют выводы схемы от блока управления РП и устанавливают прозрачную крышку.

Отключение проверяемого выключателя при включении выключателя SA2 и нажатии кнопки SB1 свидетельствует о работоспособности РП. Если выключатель не срабатывает, необходимо убедиться в исправности РН и надежности контактов, маркированных на выключателе символами х1, х2. При необходимости промывают контакты спиртом. При исправном РН и надежным контактировании следует сменить блок управления РП. Для смазки включателей и АВ должно применяться масло МВП ГOCT 1805 – 76 .

Смазка выключателей и АВ должна производиться по 1- 2 капли в зависимости от размеров трущейся поверхности.

5 Специальные устройства, дистанционное управление, разрывы и

габариты безопасности, назначение и применение «Автоматического выключателя серии А3700»

Воздушные автоматические выключатели серии А3700 (сокращенно выключатели) предназначены для максимальной токовой защиты электрических установок при перегрузках и коротких замыканиях в цепях с номинальным напряжением (в зависимости от исполнения) до 440 В постояннoгo тока, до 660 В переменноrо тока частотой 50 и 60 Гц и до 380 В переменного тока частотой 400 Гц, для нечастых оперативных коммутаций этих цепей, а также для защиты электрических цепей при снижении напряжения, до недопустимого.

Серия автоматических выключателей А3700 состоит из четырех величин (1, 2, 3, 4) на номинальные токи соответственно 160,250,400 и 630 А. Выключатели допускают нечастые пуски короткозамкнутых асинхронных электродвигателей. Количество циклов «включение отключение» для выключателей величины 1300, величины 2200, величины 31600, величины 41000.

Выключатели в зависимости от исполнения предназначены для эксплуатации в районах с умеренным, тропическим или холодным климатом. Автоматические выключатели выполняются с максимальной токовой защитой в зонах перегрузки и кopoткoгo замыкания. Расцепители токовой защиты выполнены на полупроводниковых (РП) и электромагнитных (РЭ) элементах. Выключатели выпускаются также и в неавтоматическом исполнении.

По роду защиты выключатели могут быть предназначены для селективной защиты (с регулируемым временем срабатывания в зоне короткого замыкания в пределах 0,1 - 0,4 с) и токоограничивающими. В основном применяются токоограничивающие выключатели, которые позволяют в результате быстродействия резко ограничить ток короткого замыкания. В этом варианте выпускаются выключатели всех четырех величин. Расцепители автоматических выключателей этих двух величин охватывают зону номинальных токов от 160 до 630 А.

Максимальная защита токоограничивающих выключателей выполнена на полупроводниковых и электромагнитных элементах, а выключателей для селективной защиты только на полупроводниковых расцепителях.

Уставки по току срабатывания и по времени срабатывания выключателей и полупроводниковых максимальных расцепителей тока могут регулироваться в широких пределах. В зоне короткого замыкания время срабатывания регулируется только для выключателей селективной защиты. Вставки по току срабатывания и по времени срабатывания в зоне перегрузки у выключателей, оборудованных только электромагнитными максимальными расцепителями тока, в эксплуатации не регулируются.

Наличие полупроводникового расцепителя делает возможным быстрое повторное включение после отключения аварийного тока.

Блок управления полупроводникового максимального расцепителя тока выполнен в отдельной пластмассовой оболочке и является легкосъемным, взаимозаменяемым с любым блоком аналогичного исполнения.

Выключатели выпускаются с ручным или с дистанционным малогабаритным электромеханическим приводом.

Выключатели переменного тока выпускаются как в двухполюсном, так и в трехполюсном исполнении, а постоянного тока только в двухполюсном исполнении, без левого полюса.
