Изготовление печатного модуля средствами САПР конструкторско-технологического назначения

2.2 Создание электрической схемы

После настройки конфигурации графического редактора P-CAD Schematic и при наличии в библиотеке всех символов компонентов, содержащихся в заданной электрической схеме (текущем проекте), можно приступать к созданию последней. Последовательность действий при этом такова:

- Загружается графический редактор P-CAD Schematic.

- Настраивается конфигур

ация редактора. При настройке щелкается кнопка Edit Title Sheets, затем в заставке Titles в области Title Block необходимо щелкнуть кнопку Select, выбрать файл с готовой форматкой и щелкнуть кнопку Открыть. Закрываются все предыдущие окна. На экране появляется изображение форматки с полями.

- Загружаются нужные библиотеки командой Library Setup, добавляются их имена в область Open Libraries после нажатия кнопки Add.

- Размещаются библиотечные элементы в поле форматки выполнением команды Place/Part, и в появившемся диалоговом окне выбирается требуемый символ.

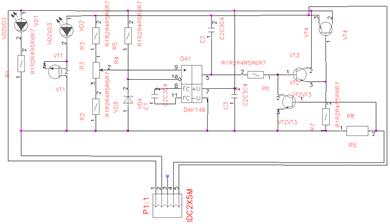

Рисунок 2.1 – Схема электрическая принципиальная

2.3 Расчет размеров ПП

После того как выполнены все предыдущие пункты, необходимо рассчитать размеры печатной платы.

Площадь печатной платы определяется следующим образом:

,

где – количество элементов -го типа;

– площадь, занимаемая элементом -го типа; – количество типов элементов.

Полученное значение используют для определения размеров печатной платы.

Sm = (180+78,5+24+216+907,46+39,25+28,26+36+1074,665+78,5+117+37,5) 1.5= 4225мм2

a*b =90*45 мм

Печатную плату изготавливаем из стеклотекстолита толщиной 2 мм. На рисунке показаны габаритные размеры печатной платы.

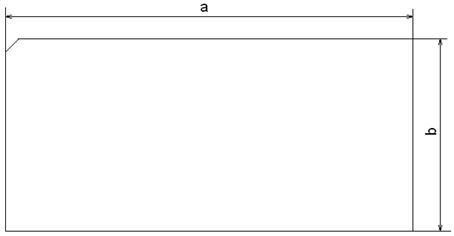

Рисунок 2.3 – Габаритные размеры печатной платы

3. Конструкторско-технологическое проектирование печатного модуля с применением САПР конструкторско-технологического назначения

Одним из результатов выполнения первого рассчетно-графического задания является формирование графического изображения схемы электрической. Опираясь на полученный результат, необходимо после верификации схемы, которая в свою очередь выполняется по команде Utils/Erc, произвести генерацию списка соединений.

3.1 Формирование списка соединений

Список соединений включает в себя информацию о соединении вывода компонента с определённой цепью. Данная информация используется при упаковке схемы на печатную плату, то есть при размещении корпусов компонентов на монтажно-коммутационном поле. Список соединений формируется после выполнения команды Utils/Generate Netlist, предварительно подключив необходимую нам библиотеку(Library/Setup).

Для того, чтобы оптимально разместить элементы на монтажно-коммутационное поле, необходимо сформировать так называемую таблицу смежности компонентов, которая включает в себя количество электрических связей между последними.

Таблица 3.1– Таблица смежности
