Оценка уровня шума в помещении. Расчет средств защиты от шума

СОДЕРЖАНИЕ

Исходные данные………………………………………………………….… ….3

1. Расчет ожидаемых уровней звукового давления в расчетной точке и требуемого снижения уровней шума…………… ……………………… …….4

2. Расчет звукоизолирующих ограждений, перегородок……………………….6

3. Звукопоглощающие облицовки………………………………….……… … 7

4. Список используемой литературы……………………………………………9

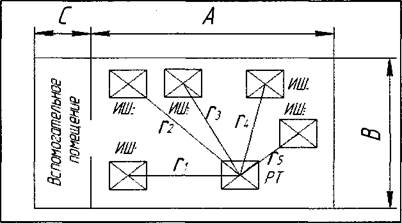

Дано: В ра

бочем помещении длиной А м, шириной В м, и высотой Н м размещены источники шума – ИШ1, ИШ2, ИШ3, ИШ4 и ИШ5 с уровнями звуковой мощности. Источник шума ИШ1 заключен в кожух. В конце цеха находится помещение вспомогательных служб, которое отделено от основного цеха перегородкой с дверью площадью. Расчетная точка находится на расстоянии г от источников шума. Sт = 2,5м2

РАССЧИТАТЬ:

1. Уровни звукового давления в расчетной точке - РТ, сравнить с допустимыми по нормам, определить требуемое снижение шума на рабочих местах.

2. Звукоизолирующую способность перегородки и двери в ней, подобрать материал для перегородки и двери.

3. Звукоизолирующую способность кожуха для источника ИШ1. Источник шума установлен на полу, размеры его в плане - (а х b) м, высота - h м.

4. Снижение шума при установке на участке цеха звукопоглощающей облицовки. Акустические расчеты проводятся в двух октавных полосах на среднегеометрических частотах 250 и 500Гц.

Исходные данные

Величина

250Гц

500Гц

Величина

250Гц

500Гц

LР1

109

112

Δ1

8х10^10

1,6х10^11

L Р2

99

97

Δ2

8х10^9

5х10^9

L Р3

95

98

Δ3

3,2х10^9

6,3х10^9

L Р4

93

100

Δ4

2х10^9

1х10^10

L Р5

109

112

Δ5

8х10^10

1,6x10^11

А=

35 м ;

С=

8м;

r 1 =

7,5 м ;

r3 =

8,0 м ;

r5= 14 м ;

В=

20 м ;

Н=

9 м ;

r2 =

11 м ;

r4 =

9,5 м ;

LМАКС=1,5 м

1. Расчет ожидаемых уровней звукового давления в расчетной точке и требуемого снижения уровней шума.

Если в помещение находится несколько источников шума с разными уровнями излучаемой звуковой мощности, то уровни звукового давления для среднегеометрических частот 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц и расчетной точке следует определяет по формуле:

Здесь:

L - ожидаемые октавные уровни давления в расчетной точке, дБ; χ - эмпирический поправочный коэффициент, принимаемый в зависимости от отношения расстояния rот расчетной точки до акустического центра к максимальному габаритному размеру источника 1макс, рис.2 (методические указания). Акустическим центром источника шума, расположенного на полу, является проекция его геометрического центра на горизонтальную плоскость. Так как отношение r/lмакс во всех случаях, то примем и

определяется по табл. 1 (методические указания). Lpi - октавный уровень звуковой мощности источника шума, дБ;

Ф - фактор направленности; для источников с равномерным излучением принимается Ф=1; S - площадь воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку. В расчетах принять, где r - расстояние от расчетной точки до источника шума; S = 2πr2

= 2πr2 =

2

x

3,14

x

7,5

2 = 353,25 м2

= 2πr2 =

2

x

3,14

x

11

2 = 759,88 м2

= 2πr2 =

2

x

3,14

x

8

2 = 401,92 м2

= 2πr2 =

2

x

3,14

x

9,5

2 = 566,77 м2

= 2πr2 =

2

x

3,14

x

14

2 = 1230,88 м2
