Оценка уровня шума в помещении. Расчет средств защиты от шума

Sобл - площадь звукопоглощающих облицовок

Sобл =0,6 Sогр = 0,6 х 2390 = 1434 м 2 Для 250 Гц: А1 = 0,1266 ( 2390 - 1434 ) = 121,03 м2 Для 500 Гц : А1 = 0,1558 ( 2390 - 1434 ) = 148,945 м2

ΔА - величина добавочного звукопоглощения, вносимого конструкцией звукопоглощающей облицовки, м2 определяется по формуле:

<

img width=29 height=24 src="images/referats/22928/image030.png">- реверберационный коэффициент звукопоглощения выбранной конструкции облицовки в октавной полосе частот, определяемый по табл.8 (методические указания). Выбираем супертонкое волокно,

ΔА = 1 х 1434 =1434 м 2

конструкциями, определяемый по формуле:

Для 250 Гц : = ( 121,03 + 1434 ) / 2390 = 0,6506 ;

В1= ( 121,03 + 1434 ) / ( 1 - 0,6506 ) = 4450,57 м 2

ΔL= 10lg ( 4450,57 х 0,93 / 346,5 х 0,36 ) = 15,21 дБ '.

Для 500 Гц : = ( 148,945 + 1434 ) / 2390 = 0,6623 ;

В1 =( 148,945 + 1434 ) / ( 1 - 0,6623 ) = 4687,43 м 2

ΔL = 10lg ( 4687,43 х 0,85 / 441 х 0,35 ) = 14,12 дБ.

Для 250 Гц и 500 ГЦ выбранная звукопоглощающая облицовка не будет обеспечивать необходимое снижение уровня шума в октавных полосах частот так как:

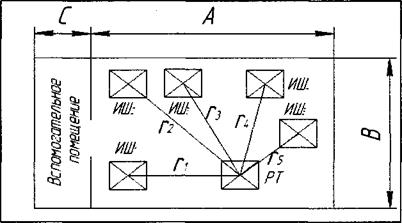

Дано: В рабочем помещении длиной А м, шириной В м, и высотой Н м размещены источники шума – ИШ1, ИШ2, ИШ3, ИШ4 и ИШ5 с уровнями звуковой мощности. Источник шума ИШ1 заключен в кожух. В конце цеха находится помещение вспомогательных служб, которое отделено от основного цеха перегородкой с дверью площадью. Расчетная точка находится на расстоянии г от источников шума.

Sт = 2,5м2

Рассчитать:

4. Уровни звукового давления в расчетной точке - РТ, сравнить с допустимыми по нормам, определить требуемое снижение шума на рабочих местах.

5. Звукоизолирующую способность перегородки и двери в ней, подобрать материал для перегородки и двери.

6. Звукоизолирующую способность кожуха для источника ИШ1. Источник шума установлен на полу, размеры его в плане - (а х b) м, высота - h м.

4. Снижение шума при установке на участке цеха звукопоглощающей облицовки. Акустические расчеты проводятся в двух октавных полосах на среднегеометрических частотах 250 и 500Гц.

Исходные данные:

Величина

250Гц

500Гц

Величина

250Гц

500Гц

LР1

103

100

Δ1

2х1010

1х1010

L Р2

97

92

Δ2

5х109

1,6х109

L Р3

100

99

Δ3

1х1010

8х109

L Р4

82

82

Δ4

1,6х108

1х108

L Р5

95

98

Δ5

5

3,2х109

1,6x109

А=

35 м ;

С=

9м;

r 1 =

8 м ;

r3 =

10 м ;

r5= 14 м ;

В=

24 м ;

Н=

9 м ;

r2 =

9 м ;

r4 =

9 м ;

LМАКС=1,5 м

1. Расчет ожидаемых уровней звукового давления в расчетной точке и требуемого снижения уровней шума.

Если в помещение находится несколько источников шума с разными уровнями излучаемой звуковой мощности, то уровни звукового давления для среднегеометрических частот 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц и расчетной точке следует определяет по формуле:

Здесь:

L - ожидаемые октавные уровни давления в расчетной точке, дБ; χ - эмпирический поправочный коэффициент, принимаемый в зависимости от отношения расстояния rот расчетной точки до акустического центра к максимальному габаритному размеру источника 1макс, рис.2 (методические указания). Акустическим центром источника шума, расположенного на полу, является проекция его геометрического центра на горизонтальную плоскость. Так как отношение r/lмакс во всех случаях, то примем и

определяется по табл. 1 (методические указания). Lpi - октавный уровень звуковой мощности источника шума, дБ;

Ф - фактор направленности; для источников с равномерным излучением принимается Ф=1; S - площадь воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку. В расчетах принять, где r - расстояние от расчетной точки до источника шума; S = 2πr2

= 2πr2 =

2

x

3,14

x

8

2 = 402,12 м2

= 2πr2 =

2

x

3,14

x

9

2 = 508,12 м2

= 2πr2 =

2

x

3,14

x

10

2 = 628,32 м2

= 2πr2 =

2

x

3,14

x

9

2 = 508,12 м2

= 2πr2 =

2

x

3,14

x

14

2 = 1231,5 м2
