Технологическое проектирование производственной зоны технического обслуживания

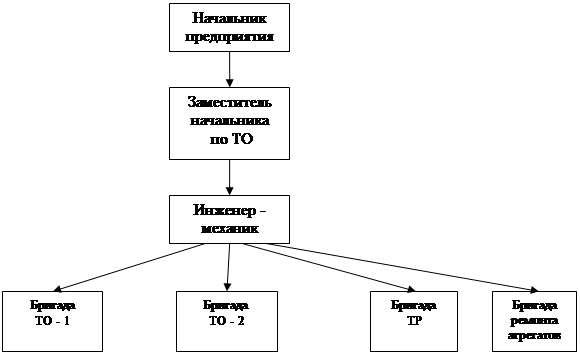

Рисунок 2.1 – Схема организации ТО-1 и ТО-2

Технологический процесс ТО, ТР организован по схеме изображенной на рисунке 2.2.

Автомобиль по возвращении с линии проходит контрольный пункт (КП) и направляется в комплекс ежедневного обслуживания. Если автомобиль исправен, то пройдя мойку, он направляется в зону хранения

, если не исправен, то в зону ТР.

Автомобиль, у которого пробег превысил пробег до очередного технического обслуживания, техническим персоналом загоняются в соответствующую зону (ТО – 1, ТО – 2). Предварительно, за два – три дня, автомобили, пробег которых приближается к очередному техническому обслуживанию, заезжает в участок диагностики и проходят перед ТО – 1 общую (Д – 1), перед ТО – 2 углубленную (Д – 2) диагностику.

Если во время ТО у автомобилей обнаружились работы по ремонту, не подлежащие выполнению при проведении ТО, то оформляется заявка на ремонт, и автомобили становятся на участок ТР. Для контроля проведенных работ автомобиль после ТО может быть направлен на участок диагностики.

движение машин

возможное движение автомобиля

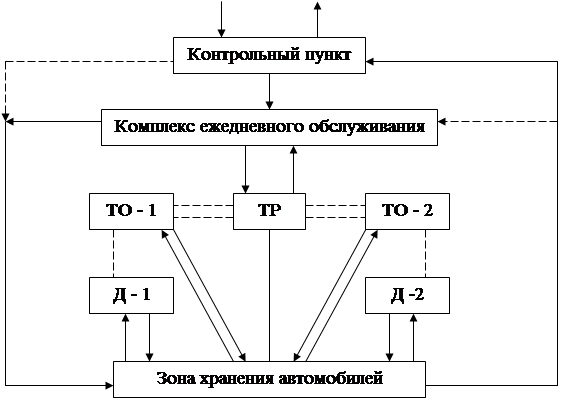

Рисунок 2.2 – Схема технологического процесса ТО и ТР

Автомобили работают на линии с до . Учитывая график работы автомашин, предлагается совмещенный график межсменного времени, времени работы на линии и времени работы зон Т – 1, ТО – 2. График представлен в приложении №1. (см. приложение)

- количество автомобилей технически исправных.

, (2.21)

единица.

Зона ТО – 1 работает в межсменное время с до часов, чтобы не снимать автомобиль с линии, перерыв на обед с до . Зона ТО – 2 работает в одну смену с до часов, с перерывом на обед с до . Продолжительность смены в зонах ТО – 1 составляет , и ТО – 2 составляет .

Наиболее эффективным методом организации технического обслуживания автомобилей является поточная линия. Производственная база транспортного цеха позволяет организовать ТО – 1 на специализированных постах поточным методом, ТО – 2 на универсальных постах.

Дозагрузка линии ТО – 1 и постов ТО – 2 возможна за счет обслуживания грузовых автомобилей принадлежащих коммерческим фирмам занимающихся грузоперевозками, а так же гражданам. Годовой объем работ ТО – 1 при поточном методе обслуживания , чел.- ч. [4]:

, (2.22)

где - годовой объем работ ТО – 1 с сопутствующим ТР при постовом методе обслуживания, чел.- ч по данным предприятия =1018,8 чел.- ч.;

- планируемая доля снижения трудоемкости работ ТО – 1 при поточном методе обслуживания, ч по данным предприятия =0,2.

=1018,8= 815 чел.- ч.

Откорректированная расчетная трудоемкость единицы ТО – 1 , чел.- ч.:

, (2.23)

= 815 / 297 = 3 чел.- ч.

Результаты расчетов по формуле (2.23) приведены в таблице 2.9

Таблица 2.9 – Уточненная трудоемкость ТО – 1

Средняя трудоемкость ТО – 1 при поточном методе обслуживания одной единицы равна 3,8 чел.- ч., общая трудоемкость ТО – 1 по всему парку равна 4098 чел.- ч. Расчет численности производственных рабочих при поточном методе обслуживания. Явочная численность производственных рабочих , чел. [12]:

, (2.24 )

человека.

Списочная численность производственных рабочих , чел.[12]:

, (2.25)

человека.

Количество постов ТО – 1 :

, (2.26)

где - коэффициент, учитывающий неравномерность работы отделения (=1 [12]); - коэффициент, учитывающий неравномерность поступления машин на посты (=1,2 [12]); - среднее количество рабочих на посту, человек (= 2 [12]); - коэффициент использования рабочего времени поста (=0,9 [12]);
