Технологическое проектирование производственной зоны технического обслуживания
где
- усилие затяжки болтового соединения, Н [15]:
, (3.2)
где
- прилагаемая нагрузка, Н [15]:
, (3.3)
где
- максимальный вес, приходящийся на поднимаемую ось автомобиля, Н (
= 62500 Н);
- динамический коэффициент (
=1,3 [2]).
Н.
- коэффициент трения (
= 0,15 [2]).
Н.
=
.
Условие (3.1) соблюдается.
Диаметр болтов крепления подъемника
, м [15]:
, (3.4)
где
- допустимое напряжение на растяжение, Па (
Па (Ст 3) [15]).
м.
Расчет показал, что болтовое соединение диаметром 20 мм установленное на подъемнике удовлетворяет предъявленным к нему требованиям.
Для крепления подъемника к крепежной пластине принимаем четыре болтовых соединения диаметром 20 мм.
Расчет крепления пластины подъемника.
Крепление пластины к стойке эстакады производится ручной электродуговой сваркой, сплошным швом.
При работе подъемника, на пластину крепления передается усилие (G), которое относительно точки С создает момент (М).
Горизонтальная составляющая момента Q,
:
, (3.5)
=
, (3.6)
где а – расстояние от края эстакады до центра подъемника, м (а =0,087 м).
Расчетная схема приведена на рисунке 3.2.

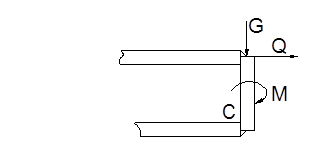

Рисунок 3.2 – Расчетная схема крепления пластины подъемника
![]()
.
![]()
.
Ширина сварного шва
, м:
, (3.7)
где
- длина сварного шва, м (
=0,3 м);
- допустимое касательное напряжение,
(![]()
[15]).
Проверка сварного шва пластины крепления стационарного подъемника
м.
Катет сварного шва пластины крепления стационарного подъемника, принимается 5 мм. Ширина среза сварного шва передвижного подъемника
м.
Сварной шов передвижного подъемника принимаем с катетом 5 мм.
Расчет параметров подъемника.
Давление воздуха в системе
, МПа [8]:
, (3.8)
где
- диаметр корпуса пневмоцилиндра, м (
= 0,317 м).
= 0,5 МПа.
Минимальная толщина стенки пневмоцилиндра
, м:
, (3.9)
где
- допустимое напряжение на разрыв, МПа (
= 60 МПа [15]);
- коэффициент Пуансона (
= 0,3 [15] ).
=
м.
Толщина стенки пневмоцилиндра выдерживает подаваемое в него давление. Расчет пневмоподъемника на устойчивость.
Проверка пневмоподъемника на устойчивость осуществляется по условию:
, (3.10)
где
- критическая сила, Н:
, (3.11)
где
- модуль упругости, Па (
Па [15]);
- момент инерции сечения пневмоцилиндра,
:
, (3.12)
где
- наружный диаметр цилиндра, м (
= 0,327 м);
