ВАЗ 2110 - техническое обслуживание и ремонт

Содержание

Введение…………………………………………………………………….… …3

1. Техническая характеристика автомобиля семейства ВАЗ 2110….….….5

Общие данные……………………….……………………………….……… 5

Характеристика двигателя……………………………….……….………… 7

2. Бесконтактная система зажигания……………………… …….…….…… 12

2.1. Техническая характеристика………………………………………… .… 12

2.2. Особенности устройства бесконтактной систем

ы зажигания ВАЗ 2110 15

2.3. Установка момента зажигания на автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112……………………………………………………………………………….17

2.4. Система зажигания и управления ЭППХ двигателя ВАЗ 2110……….…19

2.5. Снятие и установка распределителя зажигания……………………… …24

3. Техническое обслуживание и ремонт……………………………………… 27

3.1. Проверка датчика Холла………………………………………… .……….27

3.2. Ремонт распределителя зажигания……………………………… ……….27

3.3. Замена катушки зажигания………………………………………… .…….32

3.4. Проверка катушки зажигания………………………………………… ….33

3.5. Возможные неисправности бесконтактной системы зажигания. Их причины и способы устранения…………………………………………… ….34

Заключение………………………………………………………………… .… 39

Список использованной литературы…………………………………… …….40

Введение

Актуальность темы дипломной работы связана с тем, что в настоящее время все большее внимание отводится таким автомобилям отечественного производства, как автомобили семейства ВАЗ–2110, которые пользуются широким спросом у покупателей.

ВАЗ–2110 — легковой переднеприводный автомобиль с поперечным расположением силового агрегата, предназначенный для эксплуатации на дорогах с твердым покрытием.

Кузов – цельнометаллический, несущий, четырехдверный, типа седан. Для перевозки крупногабаритных и длинномерных грузов заднее сиденье можно сложить, увеличив тем самым объем багажника.

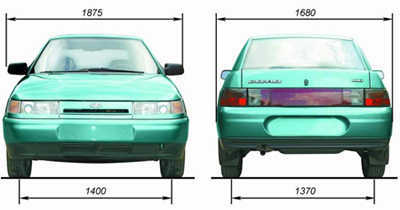

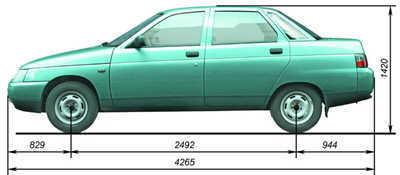

Рис.1. Габаритные размеры автомобиля ВАЗ–2110

Двигатели — четырехцилиндровые, карбюраторные или с различными системами впрыска топлива, рабочим объемом 1,5 л. Благодаря переднеприводной компоновке автомобиль обладает улучшенными по сравнению с заднеприводными моделями ВАЗ характеристиками управляемости, особенно на скользкой дороге и при прохождении поворотов.

Возможна комплектация автомобиля противотуманными фарами, передними сиденьями с электрообогревом, электрическими стеклоподъемниками, бортовым компьютером, каталитическим нейтрализатором отработавших газов в системе выпуска, электроприводом наружных зеркал заднего вида, электронной противоугонной системой, кондиционером, антиблокировочной системой тормозов, подушкой безопасности, люком крыши.

Особое место в данном контексте занимает электронная (бесконтактная) система зажигания, благодаря чему автомобили данного семейства пользуются огромным уважением среди автолюбителей.

Цель дипломной работы раскрыть сущность электронной системы зажигания, ее техническое обслуживание и ремонт.

Задачи дипломной работы следующие:

1. Раскрыть технические характеристики автомобиля ВАЗ 2110;

2. Представить технические особенности бесконтактной системы зажигания;

3. Рассмотреть техническое обслуживание и ремонт

В написании дипломной работы использована следующая литература: Алексеева Е.Н. Автомобили семейства ВАЗ. – Самара, 2007; Антипов Д.М. Обслуживание, устройство и ремонт автомобилей ВАЗ-2110. – Самара, 2008; Николаев Д.И. Бесконтактная система зажигания. – СПб., 2006 и др.

1. Технические характеристики автомобилей

семейства ВАЗ 2110

1.1.Общие данные

Параметр

2110–011

2110-010

21102

21103

Число мест

5

Число мест при сложенном заднем сиденье

2

Полезная масса, кг

470

470

460

455

Разрешенная максимальная масса, кг

1480

1480

1480

1515

Снаряженная масса автомобиля, кг

1010

1010

1020

1060

Габаритные размеры автомобиля со снаряженной массой при статическом радиусе шин 265 мм

см. рис.1.

Расход топлива*, л/100 км

5,5 / 6,8 / 8,9

5,2 / 6,6 / 8,9

5,3 / 7,1 / 8,8

5,5 / 7,2 / 8,8

Максимальная скорость, км/ч

162

165

170

185

Время разгона с места с водителем и пассажиром до 100 км/ч, c

15

14

14

12,5

Тормозной путь автомобиля с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке сухого ровного асфальтированного шоссе, м, не более:



–при использовании рабочей тормозной системы

38

- при использовании запасной тормозной системы (одного из контуров)

85

* Расход топлива при скорости 90 км/ч / 120 км/ч / городской цикл.

1.2. Характеристика двигателя

На автомобилях семейства ВАЗ-2110 устанавливают двигатели моделей 2110, созданные на базе двигателя мод. 21083. На части автомобилей могут быть установлены двигатели мод. 21083. Все двигатели бензиновые, четырехтактные, четырехцилиндровые, рядные. Двигатели мод. 2110 – карбюраторные, двигатели мод. 2111 и 2112 – с системой впрыска топлива.
