Разработка четырехтактного автомобильного двигателя

По найденным значениям для каждого угла поворота КВ определяют все остальные силовые факторы, действующие в КШМ:

- удельная нормальная сила:

- удельная сила, действующая вдоль шатуна:

- удельная сила, действующая по радиусу кривошипа:

-удельная тангенциальная сила:

значения ,,, берем из [1].

Значения всех расчетов сводим в табл.2.1. Графики зависимости представлены на лист 1.

Диаграмма одновременно в соответствующем масштабе является диаграммой крутящего момента создаваемого 1 цилиндром.

Для определения крутящего момента строим диаграмму суммарной силы .

Из этого графика получаем

;

Средний крутящий момент:

По среднему крутящему моменту определяем индикаторную мощность

Определим мощность и сравним ее с результатом теплового расчета

Ошибка находится в пределах нормы.

2.5 Построение полярной диаграммы сил, действующих на шатунную шейку

На шатунную шейку воздействуют силы, вызванные давлением газов и силой инерции поступательно движущихся масс, а так же силой инерции вращающихся масс шатуна. Для проведения расчета результирующей силы, действующей на шатунную шейку двигателя, составляем таблицу (табл.1)

Суммарная сила, действующая на шатунную шейку, находится по формуле:Результирующая сила , действующая на шатунную шейку, подсчитывается графическим сложением векторов сил T, Z и РRШ при построении полярной диаграммы. При построении предполагается, что шейка неподвижна, а ось цилиндра вращается вокруг нее. Для построения выбираем полюс диаграммы (т.О) и проводим систему координат T-Z, причем плюсовая координата Т - вправо, Z - вниз. Для заданного угла поворота коленчатого вала из табл.2.1 откладываем по соответствующим осям в принятом масштабе значение сил T и Z. Соединяя последовательно точки плавной кривой, получаем полярную диаграмму без учета силы РRШ. Для ее учета из точки О в положительном направлении Z откладываем ее величину в принятом масштабе и получаем точку - действительный полюс диаграммы. Для получения действующей результирующей силы, действующей на шатунную шейку, полюс соединяют вектором с точкой полярной диаграммы, соответствующей этому углу поворота. Полученный вектор определяет и величину, и направление действующей силы.

Диаграмма нагрузки на шатунную шейку в прямоугольных координатах представлена в приложении 1.

2.6. Построение диаграммы предполагаемого износа шатунной шейки

На основании имеющейся полярной диаграммы нагрузок, действующих на шейку, можно построить диаграмму предполагаемого износа шатунной шейки. Принимают следующие допущения:

- износ шейки прямо пропорционален действующей силе;

-действие силы распространяется от точки ее приложения по дуге в 60˚, в обе стороны по поверхности шейки.

Способ построения состоит в следующем: в т.О проводят окружность произвольного радиуса и делят ее на равные части. Из т.А окружности откладывают отрезок и т.д. От каждой точки А1, А2…Аn (n=24) в обе стороны по поверхности шейки откладываем угол 60˚. Затем строят новую окружность и делят ее на такое же количество частей и в определенном масштабе в направлении к центру окружности откладывают суммарную толщину полос; соединяя полученные точки определяем диаграмму предполагаемого износа шейки.

Вид предполагаемого износа представлен на листе 1, а его построение и приложении 2; при этом на диаметральных линиях диаграммы указаны суммарные толщины.

Полученная диаграмма дает возможность определить положение масляного отверстия – самое не нагруженное место шейки. Для нашего расчета .

2.7. Расчет сил и моментов, действующих на коленчатый вал

Кривошип коленчатого вала многоцилиндрового двигателя нагружен силами и крутящим моментом, который включает две составляющие: момент, обусловленный силой Т данного цилиндра, и момент от предыдущих цилиндров. Коленчатый вал рассчитываемого двигателя – полноопорный с кривошимами, расположенными под углом . Порядок работы двигателя 1-5-4-2-6-3-7-8. Схема коленчатого вала представлена на рис. 2.1.

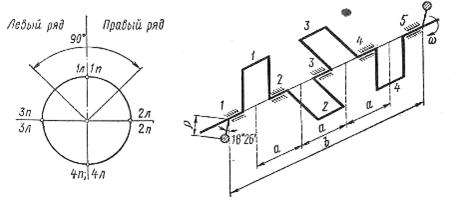

Рис. 2.1 Схема коленчатого вала

Для наглядного представления о совместной работе цилиндров строят диаграмму совместной работы цилиндров, которая представляет собой ряд чередующихся циклов работы каждого цилиндра в зависимости от угла поворота коленчатого вала.

Диаграмма совместной работы цилиндров

0˚ 180˚ 360˚ 540˚ 720˚
