Электрические железные дороги

Введение

Основным назначением тяговых расчетов является получение зависимости между величинами, характеризующими движение поездов. К числу задач, решаемых при выполнении тяговых расчетов, относятся:

выбор массы грузовых и пассажирских поездов;

расчет времени хода и скоростей движения поездов по перегонам;

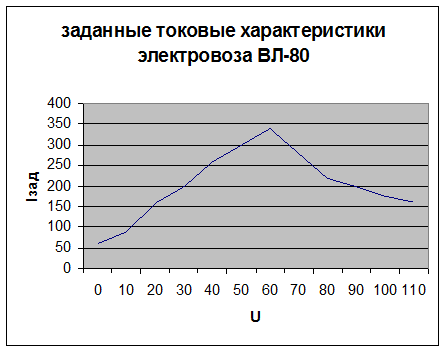

определение тока, потребляемого поездами, или мощности в функции пути или времени, а также расхода электрической энергии при движении поездов; определение параметров системы электроснабжения электрической железной дороги (выбор числа и мощности тяговых подстанций, сечения контактной сети); составление графика движения поездов - основного закона работы железнодорожного транспорта.

Решение уравнения движения поезда может быть выполнено графическим и аналитическим методами. Аналитический метод требует большого числа расчетов и значительных затрат времени. Меньше времени на решение уравнения движения поезда графическим методом, который и рекомендован МПС.

В данной курсовой работе использован графический метод решения уравнения движения поезда.

Существенное снижение трудоемких и сложных вычислений при выполнении тяговых расчетов может быть достигнуто применением электронных вычислительных машин. В целях приобретения первых навыков составления алгоритма (последовательности операций по переработке исходных данных) и программ применительно к заданным условиям движения поезда. Использование ПК позволяет не только ускорить расчеты, но и приобрести знания по основам компьютерной грамотности.

1. Проверка массы состава

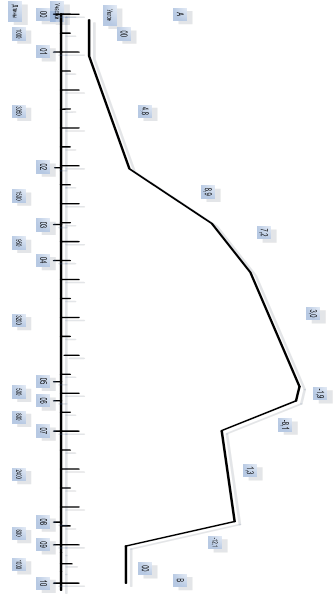

Для проверки массы состава на заданном участке выбирается наиболее для движения подъем. Указан расчётный подъем ip = 10%, по которому можно проверить массу состава. Условием проверки является движение поезда с постоянной, установившейся скоростью, соответствующей расчетной силе тяги. При этом расчетная сила тяги равна силам сопротивления движению.

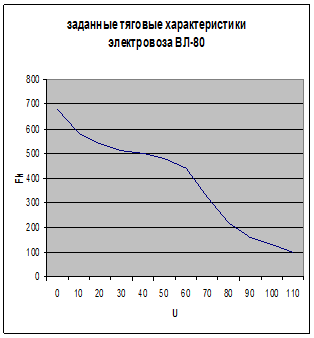

Удельная сила тяги:

fуд=Fk(U)/mg

fуд(50)=480/4.08*9.8=11,764 H/kH

Fkp- Расчетная сила тяги … Н

mл- масса локомотива =

масса состава проверочная

масса состава расчетная

m=mл+mc=180+3900=4080 т

Po-нагрузка от оси на рельс

g=10m/c2

n- количество осей для ВЛ-80 =8

2. Расчет удельных характеристик

Удельными характеристиками являются зависимости: удельной силы тяги от скорости, удельного основного сопротивления от скорости и удельной тормозной силы от скорости. Далее приводятся методы построения этих характеристик.

Wo- удельная характеристика основного сопротивления движению поезда.

Wo=…. Н/кН

Wo50==0,597…. Н/кН

W'o-удельное основное сопротивление движению электровоза под током.

W'o=1,9+0,01*U+0.0003U2 Н/кН

W'o50=1,9+0,01*50+0.0003*2500=3,15 Н/кН

W"o- удельное основное сопротивление движению состава.

W"o…. Н/кН

W"o50=0,480 Н/кН

mBo-масса вагона на одну ось = mв/4

fрас=f(U)-Wo(U)…. Н/кН

Wox- удельное основное сопротивление движению поезда в режиме выбега и торможения.

Wox= ……. Н/кН

Wox50= =0,845……. Н/кН

W'ox- удельное основное сопротивление движению электровоза без тока.

W'ox=2,4+0,11U+0.00035U2…. Н/кН

W'ox50=2,4+0,11*50+0.00035*2500=8,775…. Н/кН

Удельная тормозная сила при экстренном торможении.

Вт=1000 φкр -Qp…. Н/кН

φкр-расчетный коэффициент трения колодки о бандаж.

φкр =

φкр =0,42

Qp- расчетный коэффициент трения.

=15,56

Удельная тормозная сила при служебном торможении.

В=0,5Вт

Таблица1

Таблица удельных характеристик.




U км/ч

F кн

Wo' н/кн

Wo" н/кн

Wox' н/кн

Wo н/кн

Wox н/кн

fрас н/кн

Вт н/кн

В н/кн

φкр н/кн

fуд



1

0

680

1,9

0,1

2,4

0,179

0,201

16,48

254,4

127,2

0,27

16,666



2

10

580

2,03

0,143

3,535

0,226

0,292

14,01

182,43

91,215

0,197

14,215



3

20

540

2,22

0,147

4,74

0,232

0,349

12,99

146,44

73,22

0,162

13,235



4

30

510

2,47

0,187

6,01

0,287

0,443

12,21

124,4

62,22

0,14

12,5



5

40

500

2,78

0,249

7,26

0,36

0,558

11,89

109,4

54,72

0,125

12,254



6

50

480

3,15

0,48

8,715

0,597

0,845

11,16

99,44

49,72

0,115

11,764



7

60

440

3,58

0,607

10,26

0,738

1,03

10,04

92,44

46,22

0,108

10,784



8

70

320

4,07

0,75

11,81

0,896

1,23

6,94

85,44

42,72

0,1

7,843



9

80

220

4,62

0,91

13,44

1,07

1,46

4,32

81,44

40,72

0,097

5,392



10

90

160

5,23

1,087

15,135

1,26

1,7

2,83

77,44

38,72

0,093

3,921



11

100

130

5,9

1,281

16,9

1,484

1,97

1,702

73,44

36,72

0,089

3,186



12

110

100

6,63

2,132

18,73

2,33

2,86

0,12

71,44

35,72

0,087

2,450
