Теория и практика управление судном

Типичная схема буксировки при стягивании судна с мели приведена на рис. 2.4.

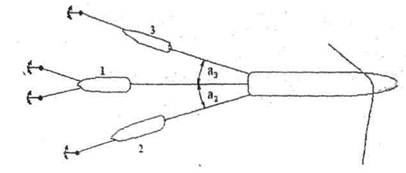

Рис. 2.4. Схема расположения спасателей при снятии судна с мели

При такой расстановке (см. рис. 2.4) стягивающее усилие F определяется по формуле:

F = (P1 + Pя1) + (Р2 + Ря2)cos2 + (Р3 + Ря3)cos3 + Рзх

где Р1, Р2, Р3, Рзх - силы тяги винтов судов;

Ря1, Ря2, Ря3 - силы тяги, создаваемые якорными устройствами судов-спасателей.

2.8. Якорное снабжение морских судов

Масса каждого станового якоря Q, кг, должна быть не менее

Q = kNc,

где к - коэффициент, равный 3,0; 2,75; 2,50 и 2,00,соответственно для судов неограниченного района плавания и ограниченных районов плавания I, II и ІІІ.

Суммарная длина обеих цепей l2, м, для становых якорей определяется

в виде

l2 =√ 87r 4 Nc

где r - коэффициент, равный 1,00; 0,88; 0,76 и 0,64,соответственно для судов неограниченного района плавания и ограниченных районов плавания I, II и III.

Полученное по формуле значение длины цепи должно быть округлено до ближайшего целого числа смычек и равно не менее 200 м для судов неограниченного района плавания.

Калибр цепей, мм,

d =√ st Nc

где s - коэффициент, равный 1,00; 0,94; 0,88 и 0,82, соответственно для судов неограниченного района плавания и ограниченных районов плавания I, II и III;

t - коэффициент, равный 1,75; 1,55; 1,35,соответственно для цепей обыкновенной, повышенной и особой прочности.

2.9. Снятие с мели буксировкой рывками

Буксировка рывками используется в случае, когда стягивающее усилие недостаточно для снятия аварийного судна с мели. При рывке возникают силы инерции, которые могут многократно превысить разрывную прочность буксирного троса. Чтобы этого не произошло, необходимо рассчитать допустимую скорость буксировщика к моменту начала рывка.

Во время разгона до скорости V буксировщик водоизмещением D накапливает кинетическую энергию:

Ek = DV2/2

которая переходит в потенциальную энергию упругой деформации буксирного троса Еп:

Еп = lтР2раз/8d2

где lт - длина буксирного троса,

Рpаз - разрывное усилие троса;

d- диаметр троса;

 - упругость троса ( - 37 кН/мм2 ).

Приравнивая Ек и Еп находим допустимую скорость буксировщика, при которой усилия в буксирном тросе не превышают половины его разрывного усилия:

V = √Рраз/2 lт/Dd2

2.10. Снятие с мели устройством каналов и размывом грунта

Устройство каналов с размывом грунта используется на мягких грунтах, когда другие способы снятия судна с мели не дали положительных результатов.

Обычно для размыва грунта используются специалюированные /суда-спасатели, буксиры, ледоколы. Поскольку эффективность размыва находится в прямой зависимости от уклона гребного вала, на судне-спасателе создается максимально возможный дифферент на корму. Далее спасатель становится на якоря на безопасной глубине и заводит на аварийное судно стальные; швартовы. После обтягивания якорных цепей и швартовых он/дает ход, постепенно увеличивая обороты. Направление размыва грунта и ширина канала определяются перекладками руля и разворотами судна-спасателя с помощью якорей и швартовых. Во время работы промерами периодически контролируются глубины и ведется наблюдение за струей от винтов. Отсутствие в струе частиц грунта свидетельствует о том, что размыв на данном участке закончен.

Примечание. Необходимо отметить, что все перечисленные способы снятия судна с мели в сложных случаях посадки используются комплексно. Например, производят дифферентовку и частичную разгрузку судна, затем для увеличения стягивающего усилия заводят якоря. Буксировке судна для снятия с мели другими судами или спасателями обычно предшествуют все перечисленные ранее способы уменьшения силы реакции грунта, и в самых неблагоприятных случаях производится образование канала размывом грунта, если в направлении стягивания имеются недостаточные глубины. При наличии водотечности корпуса до начала работ по снятию с мели производится заделка пробоин и откачка воды из затопленных отсеков.

3. РАСЧЕТ КРЕПЛЕНИЯ ПАЛУБНЫХ ГРУЗОВ

Таблица 3.1

Примечание. Номер варианта аналогичен номеру буксирующего судна.

Задания к разд. 3 курсовой работы:

1. Подобрать найтовы для крепления груза.

2. Проверить, является ли достаточной прочность палубы при перевозке груза во время качки.

Расчет крепления палубного груза выполняется в соответствии с рекомен-дациями ИМО

В приложении ИМО Кодекса безопасной практики размещения и крепления груза - «Методы оценки эффективности устройств крепления нестандартных грузов» - определен следующий порядок расчета сил, действующих на груз.

1. Расчет внешних сил, действующих на груз в продольном, поперечном и вертикальном направлениях, выполняется по формуле

F(x,y,z) = ma(x,y,z) + Fw(x,y) + Fs(x,y),
