Трансмиссия автомобилей

Содержание

Введение

1. Назначение и типы

2. Механические ступенчатые трансмиссии

3. Механическая бесступенчатая трансмиссия

4. Гидрообъемная трансмиссия

5. Электрическая трансмиссия

6. Гидромеханическая трансмиссия

7. Трансмиссии автопоездов

Список использованной литературы

Введение

Трансмиссией называется

силовая передача, осуществляющая связь двигателя с ведущими колесами автомобиля.

Трансмиссия служит для передачи от двигателя к ведущим колесам мощности и крутящего момента, необходимых для движения автомобиля.

1. Назначение и типы

Крутящий момент Мк (рис. 1), подведенный от двигателя к ведущим колесам, стремится сдвинуть их относительно поверхности дороги в сторону, противоположную движению автомобиля. Вследствие этого из-за противодействия дороги на ведущих колесах возникает тяговая сила РТ, которая направлена в сторону движения и является движущей силой автомобиля. Тяговая сила РТ вызывает возникновение на ведущем мосту толкающей силы РХ которая от моста через подвеску передается на кузов и приводит в движение автомобиль.

В зависимости от того, какие колеса автомобиля являются ведущими (передние, задние или те и другие), мощность и крутящий момент могут подводиться только к передним, задним или передним и задним колесам одновременно. В этом случае автомобиль является соответственно переднеприводным, заднеприводным и полноприводным.

Переднеприводные и заднеприводные автомобили имеют ограниченную проходимость и предназначены для эксплуатации на дорогах с твердым покрытием, на сухих грунтовых дорогах. Такие автомобили имеют колесную формулу, т.е. соотношение между общим числом колес и числом ведущих колес, с обозначением 4 х 2. В этой формуле первая цифра представляет собой общее число колес автомобиля, а вторая — число ведущих колес. Если ведущие колеса двухскатные (грузовые автомобили, автобусы) и, следовательно, общее их число равно шести, то колесная формула этих автомобилей имеет также обозначение 4x2.

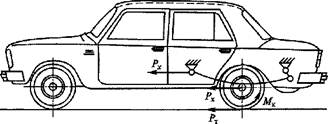

Рис. 1. Движущие силы автомобиля

Полноприводные двухосные автомобили и трехосные автомобили с двумя задними ведущими мостами обладают повышенной проходимостью. Они способны двигаться по плохим дорогами и вне дорог. Их колесные формулы имеют соответственно обозначения 4 х 4 и 6 х 4.

Полноприводные трехосные и четырехосные автомобили имеют высокую проходимость. Они могут преодолевать рвы, ямы и подобные препятствия. Их колесные формулы обозначаются соответственно 6 х 6 и 8 х 8.

Колесная формула характеризует не только проходимость автомобиля, но и тип его трансмиссии.

На автомобилях применяются трансмиссии различных типов (рис. 2).

Наибольшее распространение на автомобилях получили механические ступенчатые трансмиссии и гидромеханические трансмиссии. Другие типы трансмиссий на автомобилях имеют ограниченное применение.

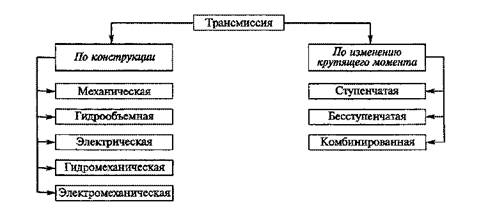

Рис. 2. Типы трансмиссий автомобилей

Конструкция трансмиссии зависит от типа автомобиля, его назначения и взаимного расположения двигателя и ведущих колес. Характер изменения передаваемого крутящего момента в разных типах трансмиссий различен (рис. 3).

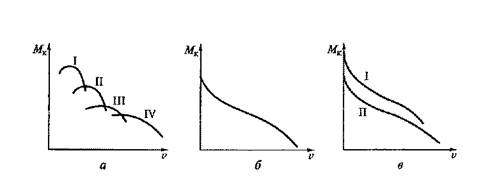

Рис. 3. Графики изменения крутящего момента в трансмиссиях:

а — ступенчатой; 6 — бесступенчатой, в — гидромеханической; I— IV — ступени скоростей; Мк — крутящий момент; v — скорость автомобиля

Трансмиссия и ее техническое состояние оказывают значительное влияние на эксплуатационные свойства автомобиля. Так, при ухудшении технического состояния механизмов трансмиссии и нарушении регулировок в сцеплении, главной передаче и дифференциале повышается сопротивление движению автомобиля и ухудшаются тягово-скоростные свойства, проходимость, топливная экономичность и экологичность автомобиля.

2. Механические ступенчатые трансмиссии

В механических ступенчатых трансмиссиях передаваемый от двигателя к ведущим колесам крутящий момент изменяется ступенчато в соответствии с передаточным числом трансмиссии (см. рис. 3, а), которое равно произведению передаточных чисел шестеренных (зубчатых) механизмов трансмиссии. Передаточным числом шестеренного механизма называется отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни.

На автомобиле с колесной формулой 4x2, передним расположением двигателя и задними ведущими колесами (рис. 4, а) в трансмиссию входят сцепление 2, коробка передач 3, карданная передача 4, главная передача 6, дифференциал 7 и полуоси 8. Крутящий момент от двигателя 1 через сцепление 2 передается к коробке передач 3, где изменяется в соответствии с включенной передачей. От коробки передач крутящий момент через карданную передачу 4 подводится к главной передаче 6 ведущего моста 5, в которой увеличивается, и далее через дифференциал 7 и полуоси 8 — к задним ведущим колесам.

Для легковых автомобилей такое взаимное расположение двигателя и механизмов трансмиссии обеспечивает равномерное распределение нагрузки между передними и задними колесами и возможность размещения сидений между ними в зоне меньших колебаний кузова. Недостатком является необходимость применения сравнительно длинной карданной передачи с промежуточной опорой.

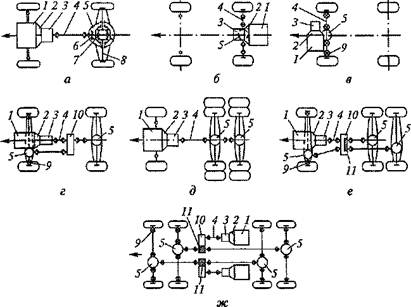

Рис.4. Схемы механических трансмиссий автомобилей с различными колесными формулами:

а –в — 4x2; г — 4x4; д — 6x4; е — 6x6; ж — 8x8; 1 — двигатель; 2 —сцепление; 3 — коробка передач; 4 — карданная передача; 5 — ведущий мост; 6 —главная передача; 7 — дифференциал; 8 — полуоси; 9 – карданный шарнир;10 — раздаточная коробка; 11 — межосевой дифференциал

Механические трансмиссии легковых автомобилей с колесной формулой 4x2 могут иметь и другое расположение двигателя, сцепления и коробки передач у ведущего моста — задние ведущие колеса и двигатель 1 сзади (рис. 4, б) или передние ведущие колеса и двигатель спереди (рис. 4, в). Такие трансмиссии не имеют карданной передачи между коробкой передач и ведущим мостом и включают в себя сцепление 2, коробку передач 3, главную передачу, дифференциал и привод ведущих колес, который осуществляется не полуосями, а карданными передачами. При этом в приводе к ведущим управляемым колесам применяются карданные шарниры 9 равных угловых скоростей.

Эти трансмиссии просты по конструкции, компактны, имеют небольшую массу и экономичны.

Заднее расположение двигателя и трансмиссии (см. рис. 4, б) обеспечивает лучшие обзорность и размещение сидений в кузове между мостами автомобиля, лучшую изоляцию салона от шума двигателя и отработавших газов. Однако ухудшаются управляемость, Устойчивость автомобиля и безопасность водителя и переднего пассажира при наездах и столкновениях.

Переднее расположение двигателя и трансмиссии (см. рис. 4, в) улучшает управляемость и устойчивость автомобиля, но при движении на скользких подъемах дороги возможно пробуксовывание ведущих колес вследствие уменьшения на них нагрузки.
