Теория и практика управление судном

где F(x,y,z) - продольные, поперечные и вертикальные силы;

m - масса груза;

a(x,y,z) - продольное, поперечное и вертикальное ускорение (табл. 3.2);

Fw(x,y) - продольная и поперечная сила ветрового давления Рвет, кН,

Рвет = 1,5Sп

где Sn - площадь парусности груза (соответственно поперечная и продольная).

Fs(x,y) - продольная и поперечная сила удара волн.

2. Расчет сил

ы ударов волн при заливании грузов,

F(x,y) = pS(x,y)

где S(x, у) - площадь заливания поверхности, перпендикулярная соответственно осям X, Y;

p = 7,4 кН - при высоте заливания 0,6м;

p = 19,6 кН - при высоте заливания 1,2м.

Если высота заливания находится в пределах от 0,6 до 1,2м, то величина p определяется методом линейной интерполяции.

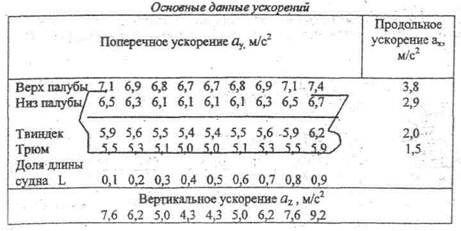

Таблица3.2

Приведенные величины поперечных ускорений включают составляющие сил тяжести, килевой качки и подъёма судна на волне параллельно палубе. Приведенные величины вертикальных ускорений не включают составляю­щую статического веса.

Основные данные ускорений рассматриваются применительно к следующим условиям эксплуатации:

- неограниченный район плавания;

- любое время года;

- длина судна L = 100м;

- эксплуатационная скорость 15 уз;

- отношение B/GM > 13 (В - ширина судна, GM- метацентричес-кая высота).

Для судов, длина которых отличается от 100 м, а скорость - от 15 уз, величины ускорений корректируются коэффициентом, приведенным в табл. 3.3

Таблица 3.3 Коэффициент корректуры ускорений в зависимости от длины и скорости судна

Дополнительно для судов, у которых соотношение B/GM < 13, величины поперечных ускорений исправляются коэффициентом, приведенным в табл. 3.4.

Таблица 3.4 Коэффиииент короеютюы при B/GM<13
