Проектирование консольного поворотного крана на неподвижной колонне

Содержание:

Введение

1. Режимы работы ГПМ

2. Расчет механизма подъема

3. Расчет механизма поворота крана

4 Расчёт приводной тележки электротали

Список литературы

Приложение

Введение

Грузоподъёмные и транспортирующие машины являются неотъемлемой частью совершенного производства, так как с их помощью осуществляется ме

ханизация основных технологических процессов и вспомогательных работ. В поточных и автоматизированных линиях роль подъёмно - транспортных машин возросла, и они стали органической частью технологического оборудования, а влияние их на технико-экономические показатели предприятия стало весьма существенным.

Увеличение производительности и улучшение технико-экономических показателей подъёмно - транспортных машин, повышение их прочности, надёжности и долговечности неразрывно связано с применением новейших методов расчёта и конструирования.

Современное производство грузоподъёмных машин основывается на создание блочных и унифицированных конструкций. Применение блочных конструкций позволяют выпускать узел механизмов в законченном виде, что приводит отдельных цехов и заводов.

Применение блочных конструкций позволяет легко отделить от машины узел, требующий ремонта, без разборки смежных узлов.

Принцип унификации и блочности создаёт основу для серийного производства подъёмно - транспортных машин.

Грузоподъёмные машины по назначению и конструктивному исполнению весьма разнообразны.

В данном курсовом проекте рассмотрен поворотный кран-стрела с электроталью.

Данный вид крана широко используется на машиностроительных предприятиях для разгрузки и погрузки, передачи изделий с одной технологической операции на другую и многое другое.

Исходные данные:

Стреловой полуповоротный кран. ,,, коэффициент использования крана по времени – 0.4.

1. Режимы работы ГПМ

1. Тип ГПМ стреловой полноповоротный кран. Срок службы 15 лет, число рабочих смен в сутки - 1, продолжительность рабочей смены – 7 часов. Характер обрабатываемых грузов – штучные грузы.

2. График загрузки механизма во времени.

График использования механизма по времени.

Класс использования зависит от общего времени работы механизма за весь срок его службы.

Время работы механизма:

, (1.1)

где - коэффициент использования механизма (крана) во времени,

- число рабочих смен в сутки,

- продолжительность работы смены,

- количество дней работы крана за год,

- срок службы крана лет.

.

В соответствии с таблицей 1.3 [1] класс использования данного механизма А4.

Класс нагружения характеризуется коэффициентом нагружения, который вычисляется по формуле:

, (1.2)

где - номинальная грузоподъёмность крана т,

- продолжительность времени работы крана с грузом час,

- суммарное время работы крана % час.

В соответствии с таблицей 1.4 [1] класс нагружения В1 (работа при нагрузках значительно меньших номинальных и в редких случаях номинальных).

В соответствии с таблицей 1.2 [1] класс использования 3М .

Режим работы механизма по ГОСТ 25835-83 – Т.

2. Расчёт механизма подъёма груза

В качестве механизма подъема используется электроталь. Они предназначены для выполнения погрузочно-разгрузочных работ. Перемещаются по нижней полке двутаврового монорельса. Электротали выполняют грузоподъемностью 0,25; 0,5; 1; 2; 3; 5; 8 тон.

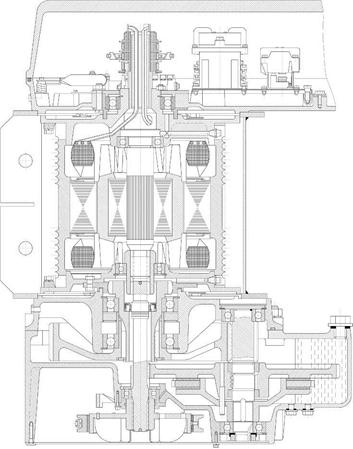

Рис. Электроталь

Общий расчёт механизма подъёма груза включает выбор крюковой подвески, полиспаста, двигателя, редуктора, муфт, тормоза; выбор и расчёт каната, расчёт барабана и крепления концов каната.

Исходные данные: , , , , срок службы - 15 лет.

2.1 Выбор кинематической схемы механизма

Кинематическая схема механизма подъёма груза.

Схема подвески груза выбирается в зависимости от типа крана, его грузоподъемности, высоты подъема груза, типа подвесного грузозахватного устройства и кратности полиспаста.

Используя табл. 2.1[1], выбираю – тип полиспаста сдвоенный.

Кратность полиспаста

, (2.1)

где - число ветвей на которых висит груз,

- число ветвей каната навиваемых на барабан.

Для кранов стрелового типа при грузоподъемности от 2000 до 6000 кг кратность полиспаста iП = 2. Учитывая тип крана и необходимость обеспечения подъема груза без раскачивания и равномерного нагружения всех сборочных единиц механизма подъема принимаем подвеску груза через одинарный полиспаст и изображаем схему подвески груза на рис. 1.1.
