Проектирование консольного поворотного крана на неподвижной колонне

Рис. 1.1 Схема механизма подъёма

1 – электродвигатель;

2 – тормоз,

3 – редуктор,

4 – муфта,

5 – барабан;

6 – крюковая подвеска.

2.2 Выбор каната

Усилие в канате набегающем на барабан при подъёме груза:

, (2.2)

где - номинальная грузоподъёмность крана,

- число полиспастов в системе

- кратность полиспаста,

- общий КПД полиспаста и обводных блоков,

; 2.3)

- кпд полиспаста,

- кпд обводных блоков.

, (2.4)

табл. 2.1[2],

,

, где z число обводных блоков,

,

,

.

2.2.1 Расчёт канатов на прочность

Расчёт стальных канатов на прочность производиться согласно правилам Госгортехнадзора. Расчётное разрывное усилие каната: произведение максимального усилия в канате на коэффициент запаса прочности не должно превышать разрывного усилия каната в целом: , в соответствии с классом использования 3М табл.2.3 [2],

(2.5)

Выбор типа каната. Выбираю шестипрядный стальной канат двойной свивки с органическим сердечником тип ЛК-Р о.с. ГОСТ 2688-80.

Диаметр каната13,0 мм, Расчётная площадь сечения проволок 61, ориентировочная масса 1000м смазанного каната 596,6 кг, маркировочная группа 1764 Мпа. разрывное усилие

2.2.2 Проверка типоразмера каната

- должно выполняться соотношение между диаметром выбранного каната и диаметром блока крюковой подвески:

. (2.6)

,

по табл.2.7 [2],

.

- фактический коэффициент запаса прочности каната не должен превышать табличного:

Данные условия выполняются.

2.3 Выбор крюковой подвески

Используя приложение 1 [1], выбираю крюковую подвеску:

ГОСТ 24.191.08-81 Типоразмер по стандарту 1-5-406, , , , , , В=138мм, , , , , , , , масса 47,8кг, , режим работы Т, диаметр каната .

Рис. 1.2 Крюковая подвеска

2.4 Определение основных размеров сборочной единицы «Установка барабана»

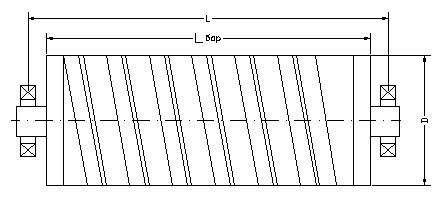

Схема установки барабана.

Выбираю тип установки барабана, предназначенного для одинарного полиспаста.

Диаметр барабана, измеряемый по средней линии навитого каната, принимаем на 15%, меньше чем.

Принимаю диаметр барабана ,

Определение диаметра барабана по дну канавок:

,

,

Уточнённый диаметр барабана .

Определение диаметра максимальной окружности описываемой максимальной точкой установки барабана, ,

.

Определение длины барабана:

, (2.7)

где - длина нарезного участка, ,

,

- число рабочих витков для навивки половины полной рабочей длины каната,

, (2.8)

- число неприкосновенных витков, требуемых правилами ГГТН для разгрузки деталей крепления каната на барабане, ,

- число витков для крепления конца каната, ,

.
