Основы организации перевозок на железных дорогах

К маневровым устройствам относятся вытяжные пути и сортировочные горки. К маневровым средствам относятся локомотивы, средства сигнализации, централизации, блокировки и связи (СЦБ и связи), сигналы, тормозные устройства и приспособления. На маневрах используют тепловозы, электровозы и мотовозы.

Различают четыре основных способа маневров на вытяжных путях: осаживанием, изолированными, серийны

ми и многогруппными толчками.

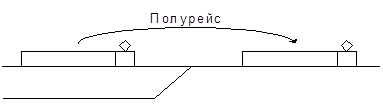

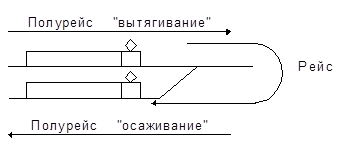

Рис.2. Маневровый полурейс и рейс

Осаживание – самый медленный способ. Чтобы начать маневры, локомотив вытягивает состав или его часть за разделительную стрелку вытяжного пути, а затем осаживает на тот путь и до того места, где должен, быть поставлен крайний отцеп. После остановки и отцепки крайних вагонов маневровый локомотив с остальной частью состава возвращается за разделительную стрелку, чтобы осадить следующий отцеп на другой путь назначения. Маневры осаживанием применяют только в тех случаях, когда требуется особая осторожность в передвижении или большая точность в постановке на место вагонов, например, занятых людьми, с грузами III и IV степеней негабаритности и боковой негабаритности II степени, с трафаретом «с горки не спускать», а также груженых транспортеров, локомотивов в недействующем состоянии, составов рефрижераторных поездов, пассажирских вагонов, кранов на железнодорожном ходу. Прицепку вагонов к составу, подачу их на пути погрузки и выгрузки или ремонта, расстановку у фронтов, где выполняют грузовые или технические операции также выполняют осаживанием. Этим же способом работают на станционных путях с такими уклонами в сторону парка или перегона, на которых трудно удержать вагоны после толчка.

Способ изолированных одиночных толчков заключается в том, что от маневрового состава, поданного за разделительную стрелку вытяжного пути, до начала толчка отцепляют первую группу вагонов. Когда локомотив, начиная толчок, быстро разгоняет состав и затем тормозит его до полной остановки, отцепленная группа вагонов по инерции продолжает движение. Останавливается отцеп под действием собственных сил сопротивления или при помощи тормозных башмаков. Для последующих толчков маневровый состав каждый раз вытягивают за разделительную стрелку. Так, отдельными точками с обратным вытягиванием рассортировывается весь маневровый состав. Маневры изолированными толчками ускоряют расформирование-формирование составов. По сравнению с осаживанием этот способ сокращает продолжительность маневров примерно на 30-35%.

Еще больший эффект дает способ серийных толчков, который в 2-3 раза ускоряет сортировку по сравнению с осаживанием. Перед началом толчков маневровый состав вытягивают на расстояние 150-200 м за последней разделительной стрелкой, где отцепляют крайнюю группу вагонов (первый отцеп). С этой позиции состав разгоняется до скорости 6-15 км/ч и притормаживает (замедляет ход). От толчка первый отцеп отрывается от состава и по инерции направляется на сортировочный путь по подготовленному маршруту. В момент притормаживания отцепляют следующую группу вагонов, а состав вновь разгоняют в том же направлении с последующим торможением, во время которого вагоны отрываются и направляются на свой путь. Толчки продолжают до тех пор, пока маневровый состав не дойдет до разделительной стрелки. Тогда состав снова вытягивают для новой серии толчков. За одну серию в среднем выполняется 3-5 толчков.

Способ многогруппных толчков отличается от изложенного тем, что в исходном положении маневрового состава от него отцепляют не одну группу вагонов, а несколько, которые затем одним толчком направляют на разные пути сортировочного парка. Многогруппными толчками работают на профилированных вытяжных путях со скоростным уклоном не менее 20 тысячных и спуском стрелочной зоны до 2,5 - 4 тысячных. Интервалы между отцепами, необходимые для перевода разделительных стрелок, обеспечивает устройство на вытяжном пути и в стрелочной горловине зоны интервальной регулировки с тормозными позициями, оборудованными башмакосбрасывателями.

Маневровая работа на вытяжном пути специального профиля подобна работе на сортировочной горке и характеризуется высокой производительностью. После вытягивания состава на вытяжной путь локомотив отцепляется и после толчка уходит по обходному пути в сортировочный парк за очередным составом. Однако из-за сложности устройства вытяжных путей специального профиля этот способ не получил широкого распространения.

Способ маневров на каждой станции зависит от ее путевого развития, условий погоды, рода и числа вагонов в отцепах и квалификации маневровых бригад.

2. ПРАКТИЧЕСКОЕ ЗАДАНИЕ 1

ТЕХНОЛОГИЯ РАБОТЫ СБОРНОГО ПОЕЗДА НА ПРОМЕЖУТОЧНОЙ СТАНЦИИ

ТРЕБУЕТСЯ:Составить план маневровой работы со сборным поездом и установить технологическое время его стоянки на промежуточной станции.

ИСХОДНЫЕ ДАННЫЕ:

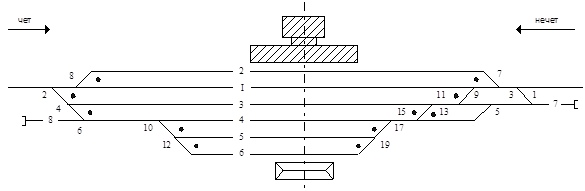

Рис. 1. Схема промежуточной станции.

Средняя длина вагона……………………………………………….15,5 м.

Отцепка………………………………………………………………7 ваг.

Прицепка…………………………………………………………… 2 ваг.

Состав сборного поезда…………………………………………… 62 ваг.

Сборный поезд………………………………………………………….чет.

Длина приемоотправочных путей………………………………… 850 м.

Длина локомотива……………………………………………………28 м.

Дополнительное время

3 мин

Расстояние между центрами стрелочных переводов

50 м

Расстояние от центра перевода до предельного столбика

40 м

Расстояние от центра перевода до стыка рамного рельса

15 м

Отцепка находится в голове состава, прицепить загруженные вагоны в голову, маневры производятся поездным локомотивом.

Продолжительность маневровой работы со сборным поездом при условии выполнения маневров поездным локомотивом и нахождении вагонов в головной части состава можно рассчитать по формуле:

,

где - число отцепляемых вагонов, - число прицепляемых вагонов.

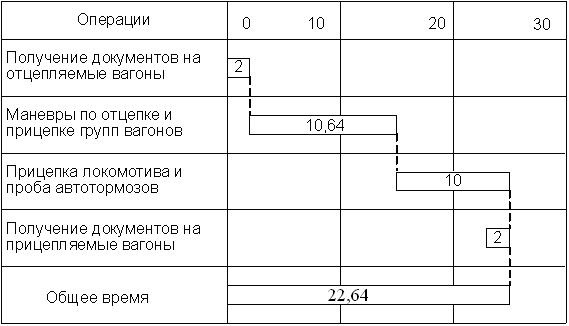

График обработки сборного поезда на промежуточной станции.

ПРАКТИЧЕСКОЕ ЗАДАНИЕ 2

НОРМИРОВАНИЕ ВРЕМЕНИ

РАСФОРМИРОВАНИЯ - ФОРМИРОВАНИЯ ПОЕЗДОВ НА ВЫТЯЖНЫХ ПУТЯХ

ТРЕБУЕТСЯ: Определить норму времени на расформирование состава на станции А.

ИСХОДНЫЕ ДАННЫЕ:
