Проектирование и обустройство многоуровневой дорожной развязки

Содержание

Задание

1 Расчёт геометрических параметров

2 Перечисление и обоснование применения разметки на проектируемой развязке

3 Перечисление и обоснование применения знаков на проектируемой развязке

4 Правила применения дорожных знаков

Список использованной литературы

Задание

Количество полос горизонтальной тр

ассы в одном направлении – 2 (II категория), вертикальной – 2 (III категория), максимальная скорость движения – 90 км/ч

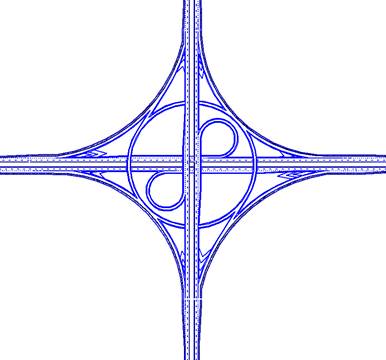

Рисунок 1 – Схема дорожной развязки

1 Расчёт геометрических параметров

Ширину полосы движения главной дороги II категорий принимаем равной 3,75 м в обе стороны от пересечения на длине не менее 900 м.

Ширину проезжей части второстепенных дорог в пределах пересечения для всех категорий при четырехполосном движении назначают не менее 15 м на длине не менее 900 м.

Ширина полос движения должна обеспечивать беспрепятственный поворот автомобилей с прицепом. Для этого на прямых участках ширина проезжей части съезда без возвышающихся бортов должна быть не уже 3,5 м.

Переходно-скоростные полосы используются автомобилями, съезжающими на дорогу или выезжающими на нее. Полосы торможения дают возможность без помех для основного потока снизить скорость движения перед выездом с дороги, полосы разгона — повысить скорость и, не останавливаясь в процессе движения по участку маневрирования выбрать в основном потоке приемлемый интервал для въезда на дорогу.

Ширину переходно-скоростных полос назначают равной ширине основных полос проезжей части, но не менее 3,5 м.

Радиусы кривых назначаем исходя из формулы и сообразуясь условиями вписываемости:

, м (1)

где: V – расчетная скорость автомобилей, м/с;

g – ускорение свободного падения,9.8 м/с2;

η - коэффициент поперечной силы, 0,2;

i - поперечный уклон проезжей части, 10 %0

Для V=30 км/ч:

для V=70 км/ч:

Исходя из таблицы 1 принимаем следующие длины переходно скоростных полос:

Для дороги II категории

- длинна полосы разгона 180 м;

- длинна полосы торможения 100 м;

- длина отгона полосы разгона и торможения 80 м.

Для дороги III категории

- длинна полосы разгона 130 м;

- длинна полосы торможения 75 м;

- длина отгона полосы разгона и торможения 60 м.

Таблица 1 – Длины переходно-скоростных полос

Категории дорог

Предельный угол, % , на

Длина полос полной ширины, м, для

Длина отгона полос разгона и



спуска

подъеме

разгона

торможения

торможения, м

I-б и II

40

20

0

-

-

-

-

0

20

40

140

160

180

200

230

110

105

100

95

90

80

80

80

80

80

III

40

20

0

-

-

-

-

0

20

40

110

120

130

150

170

85

80

75

70

65

60

60

60

60

60

IV

40

20

0

-

-

-

-

0

20

40

30

35

40

45

50

50

45

40

35

30

30

30

30

30

30

2 Перечисление и обоснование применения разметки на проектируемой развязке

Разметкой следует считать линии, надписи и другие обозначения, применяемые самостоятельно, в сочетании с дорожными знаками или светофорами, на проезжей части дорог с усовершенствованным покрытием, бордюрах, элементах дорожных сооружений и обстановки дорог.

При проектировании данной развязки использовались следующие виды дорожной разметки:

1.1 Разделение транспортных потоков противоположных направлений. Обозначение полос движения. Обозначение границ участков проезжей части, на которые въезд запрещен. Обозначение границ мест стоянки транспортных средств.

1.2.1 Обозначение края проезжей части.

1.5 Разделение транспортных потоков противоположных направлений. Обозначение полос движения.

1.6 Обозначение приближения к сплошной линии продольной разметки.

1.8 Обозначение границы между полосой разгона или торможения и основной полосой проезжей части.

1.16.2 Обозначение островков, разделяющих транспортные потоки одного направления

1.16.3 Обозначение островков в местах слияния транспортных потоков

1.18 Обозначение направлений движения по полосам.

1.19 Обозначение приближения к сужению проезжей части или к сплошной линии продольной разметки

Вне населенных пунктов горизонтальную разметку применяют на дорогах с проезжей частью шириной не менее 6 м при интенсивности движения 1000 авт./сут и более.

3 Перечисление и обоснование применения знаков на проектируемой развязке

Характерная особенность автомагистралей - обеспечение движения с высокими скоростями потоков автомобилей в два, три и более рядов. В этих условиях восприятие водителями дорожной обстановки существенно отличается от восприятия на обычных дорогах. Роль знаков на автомагистралях намного больше, чем на других дорогах, и поэтому намного больше они должны быть заметны для водителей.

Это обстоятельство необходимо учитывать при размещении и конструировании знаков.

В связи с высокими требованиями к трассе автомагистралей для них вводится значительно меньше ограничений и намного реже применяются предупреждающие и запрещающие знаки.

На автомагистралях организуется развитая сеть объектов обслуживания, устраиваются площадки отдыха, пункты питания, кемпинги, мотели и другие сооружения, требующие установки большего числа информационно-указательных знаков и знаков сервиса. Применение на магистральных дорогах автоматизированных систем управления движением также предъявляет особые требования к дорожным знакам.
