Разработка технологического процесса восстановления гильзы цилиндра ЗИЛ-130

Содержание

Введение

1. Исходные данные

1.1 Условия работы детали

1.2 Ремонтный чертеж

2. Расчетно-технологическая часть

2.1 Выбор способа восстановления детали

2.2 План технологического процесса

2.3 Разработка операций по восстановлению гильзы цилиндра автомобиля ЗИЛ-130

2.3.1 Содержание операций

2.3.2 Расчет припусков на обработку

2.3.3 Расчет режи

мов обработки

2.3.4 Расчет норм времени

3. Конструкторская часть

4. Экономическая оценка технологического процесса

Заключение и выводы

Список литературы

Введение

Агрегаты и большинство деталей автомобиля являются ремонтируемыми объектами, их исправность и работоспособность в случае возникновения отказа или повреждения подлежат восстановлению. В предельном случае нарушения работоспособности, когда эксплуатация автомобиля или его агрегата должна быть прекращена полностью или он должен быть подвергнут капитальному ремонту, состояние объекта называется предельным. Следует отметить, что критерии предельного состояния различных агрегатов автомобиля определяются и неустранимым нарушением безопасности движения, и неустранимым отклонением заданных параметров от установленных пределов, и главным образом неустранимым снижением эффективности эксплуатации автомобиля. Закономерности переходов технического состояния деталей, агрегатов и систем автомобиля из исправного, работоспособного состояния в неисправное, неработоспособное, и, наконец, в предельное состояние и обратно изучают методами теории надежности технических объектов. При анализе надежности рассматривают как отдельный технический объект автомобиль, его систему, агрегат ил деталь.

По мере использования машин их работоспособность и эксплуатационные показатели (тяговая мощность, тяговое сопротивление, расход топлива, производительность) не остаются постоянными, а изменяются в широких пределах.

На узлы, механизмы и детали во время их работы оказывают влияние механические, химические, тепловые и электрохимические факторы. В результате этого возникают необратимые процессы, например износ, смятие, коррозия, остаточные напряжения, вызывающие неисправности деталей машин.

Износ поверхностного слоя, изменение свойств материала, формы, размеров и веса детали - все это непрерывные, медленно нарастающие процессы. Развитие неисправностей вызывает постепенные или внезапные отказы в работе узла или всей машины.

Эти изменения становятся ощутимыми, когда работа деталей качественно видоизменяется: неподвижное соединение переходит в подвижное, а плотное прилегание - в неплотное; увеличенный зазор в подвижном соединении вызывает появление ненормальных стуков или изменение показателей работы.

Для приведения неисправной машины в работоспособное состояние существует определенная совокупность работ называемая технологическим процессом ремонта машин.

Основным документом для осуществления технологических процессов ремонта машин в сельском хозяйстве служит типовая технология ремонта. Изучение, освоение и внедрение рекомендаций, содержащихся в этом документе, позволит своевременно и высококачественно проводить ремонт машин.

Целью данного курсового проекта является разработка технологического процесса восстановления гильзы цилиндра двигателя автомобиля ЗИЛ-130, с применением передовых форм и методов ремонта (организации авторемонтного производства). Так же курсовое проектирование ставит перед собой цель привить навыки самостоятельного решения конкретных задач, связанных с организацией ремонта машин на основе приобретенных знаний при изучении общетехнических и профилирующих дисциплин.

1. Исходные данные

1.1 Условия работы детали

В блоке двигателя устанавливают вставные гильзы, омываемые охлаждающей жидкостью. Внутренняя поверхность гильзы служит направляющей для поршней.

Увеличение срока службы гильз цилиндров достигается в результате запрессовки в наиболее изнашиваемую (верхнюю) их часть коротких тонкостенных гильз из кислотоупорного чугуна.

Гильзы цилиндров изнашиваются неравномерно. Наибольший износ по окружности наблюдается в плоскости качения шатуна, а вдоль оси цилиндра - в зоне расположения компрессионных колец при положении поршня в верхней мертвой точке.

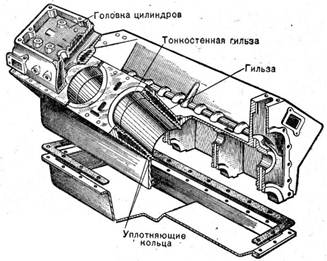

Рис.1 - Блок цилиндров двигателя автомобиля ЗИЛ-130

1.2 Ремонтный чертеж

Ремонтный чертеж выполняется в соответствии с ЕСКД. Места на детали подлежащие восстановлению выполняются на чертеже сплошной основной линией, остальные изображения - сплошной тонкой линией.

На ремонтных чертежах предельные отклонения размеров проставляются в виде числовых значений, либо в виде условных обозначений (H7, H9, N6, K6 и т.п.), рядом с которыми в скобках помещают их числовые значения. Допуски на свободные размеры 14, 15 и 16 квалитетов проставляются на ремонтных чертежах с округлением до десятых долей миллиметра.

На ремонтных чертежах (за исключением чертежей на вновь изготовляемые детали и сборочные единицы) изображаются только те виды, размеры и сечения, которые необходимы для проведения восстановления детали или сборочной единицы.

На ремонтных чертежах ремонтные и пригоночные размеры, а также размеры детали, ремонтируемой снятием минимально необходимого слоя металла, обозначают буквами, а их числовые значения и другие данные указывают на выносных линиях или в таблице, помещаемой в правой верхней части чертежа. При этом для ремонтных размеров сохраняется класс точности и посадка, предусмотренные в рабочих чертежах.

2. Расчетно-технологическая часть

2.1 Выбор способа восстановления детали

Восстановление способом ремонтных размеров заключается в том, что соединению возвращают первоначальный зазор или натяг, т.е. посадку, но размеры восстановленных деталей отличаются от первоначальных. Например, при износе пары цилиндр - поршень цилиндр растачивают под увеличенный ремонтный размер и устанавливают новый поршень соответствующего размера. При таком восстановлении получается начальный зазор и правильная геометрическая форма цилиндра, соответствующие нормативной документации завода изготовителя.

Гильзы цилиндров не вышедшие за ремонтный размер восстанавливают расточкой и подвергают двух - или трехкратному хонингованию. Износ цилиндра для большинства двигателей в этом случае не должен превышать 0,3 - 0,35 мм.

При меньшем износе цилиндра расточку часто заменяют шлифованием. Для этого используют бесцентровые внутришлифовальные станки типа СШ - 22, СШ - 64 и др. Гильзу устанавливают в приспособление и шлифуют кругами из белого электрокорунда зернистостью 40 среднемягкой твердости. Шлифуют гильзы за два перехода: черновое и чистовое шлифование. При чистовом шлифовании в два раза уменьшают поперечную и продольную подачи. В результате такой операции снижаются затраты на хонингование до 40%.

Один из недостатков восстановления гильз обработкой под ремонтный размер - резкое (на 20 .30%) снижение их ресурса из - за уменьшения твёрдости поверхности. При использовании способа ремонтных размеров в процессе восстановления гильз цилиндров и коленчатых валов ресурс двигателя снижается на 30 - 50%. Для его повышения гильзы упрочняют пластическим деформированием, плосковершинным хонингованием, закалкой ТВЧ, лазерной обработкой и т.д.
