Автомобильный кран

Председатель комиссии: Рахаев В.В.

(2 уровень, удостоверение № 28П-22 от 22.12.00г.)

Члены комиссии: Петров Р.Н.

(2 уровень, удостоверение № 28П-23 от 22.12.00г.)

Шестопалов И.Н.

(2 уровень, удостоверение № 28П-24 от 22.12.00г.)

Гришин А.А.

(2 уровень, удостоверение № 28П-25 от 22.12.00г.)

Рассмотрим ведомости дефектов 20 различных типов автомобильных кранов (2

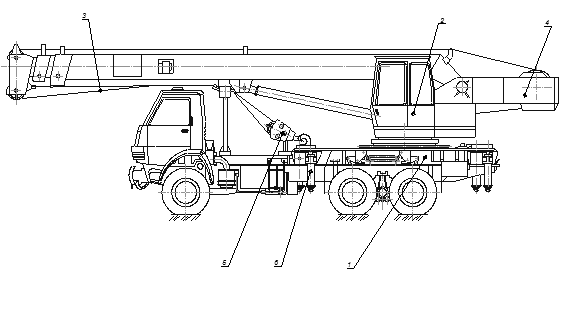

80 кранов). Проанализировав эти ведомости, выделим зоны, узлы автомобильного крана в которых возникают дефекты. На рис. 6.1 приведен чертеж автомобильного крана и цифрами обозначены соответствующие узлы.

Рис 6.1. Автомобильный кран.

На рисунке обозначены цифрами:

1. Металлоконструкция.

2. Приборы безопасности.

3. Канато-блочная система.

4. Механизмы.

5. Грузозахватные приспособления.

6. Гидрооборудование.

Но данное деление можно считать условным, так как оно достаточно крупное. К примеру, под металлоконструкцией подразумевается: поворотная платформа, не поворотная платформа, стрела; под гидрооборудованием - гидрооборудование стрелы и аутригеров и т.д.

После анализа всех дефектов, которые были обнаружены на рассматриваемых кранах, составим сводную таблицу. В таблицу вошли следующие данные:

- тип крана.

- грузоподъемность.

- заводской и регистрационные номера.

- завод изготовитель.

- год выпуска и дата обследования.

- организация владелец крана.

- основные дефекты.

В таблице № 6.1 приведены наименования дефектов, обнаруженных на кранах, а также частота встречаемости дефекта.

Таблица № 6.1.

Наименование дефекта

Частота встречаемости дефекта

МЕТАЛЛОКОНСТРУКЦИЯ

Состояние окраски неудовлетворительное.

74

Выработка отверстий под оси опорных роликов на корневой секции стрелы и оголовке.

5

Выработка отверстий под пальцы двуногой стойки и пяты стрелы.

2

Ослаблено крепление опорно-поворотного устройства

19

Состояние неповоротной платформы неработоспособное

7

Состояние поворотной платформы неработоспособное.

1

Состояние корневой секции стрелы неработоспособное.

1

Выработка отверстий под оси аутригеров.

3

Деформация оголовка стрелы в месте опирания на опорные ролики.

2

Отклонение от прямолинейности оси стрелы.

2

Выработка отверстий под оси соединения корневой секции и оголовка.

2

Выработка отверстий под оси соединения стрелы и стоек стрелы.

1

Отсутствуют косынки в местах прилегания опорного кольца крепления опорно-поворотного устройства.

1

Коррозионный износ до 15% при допуске 10%.

1

Трещины по сварным швам опорной рамы

1

Трещины по сварным швам и металлу на неповоротной платформе

97

Трещины по усиливающим косынкам на неповоротной платформе

2

Отрыв упора от запрокидывания стрелы

1

Разрыв сварного шва и трещина по сварному шву на поворотной платформе

25

Неработоспособное состояние стрелы

2

Вздутие закрытой полости (стрела)

3

Вздутие верхнего листа корневой секции стрелы

3

Износ полок нижних уголков оголовка стрелы

2

Деформация вертикальных и горизонтальных листов

8

Изогнутость оголовка стрелы (из плоскости стрелы)

1

Деформация аутригеров

14

Деформация раскосов стрелы

29

Трещина по основному металлу подшипниковой обоймы

1

Трещины по сварным швам на оголовке стрелы

5

Опорно-поворотное устройство не работает

2

Деформация двуногой стойки

11

Деформация поперечины стойки стрелы

8

Деформация несущего пояса оголовка стрелы

2

Деформация торцевой пластины на оголовке стрелы

9

Деформация нижнего правого пояса корневой секции стрелы

6

Деформация нижнего левого пояса корневой секции стрелы

5

Деформация верхнего левого пояса корневой секции стрелы

2

Деформация правого нижнего пояса оголовка стрелы

5

Местные деформации нижней стены корневой секции стрелы

1

Трещины по сварным швам корневой секции стрелы

7

Деформация левого нижнего пояса оголовка стрелы

3

Деформация поперечины нижней стены корневой секции стрелы

3

Состояние корневой секции стрелы неработоспособное

1

Перекос поворотных обойм по отношению к неподвижному венцу

16

Ослаблены болтовые соединения опорно-поворотного устройства

76

ПРИБОРЫ БЕЗОПАСНОСТИ

Концевой выключатель на подъем стрелы не работает

111

Приборы безопасности не установлены

27

Концевой выключатель на подъем крюка не работает

115

Отсутствует защита крана от опасного напряжения

159

Ограничитель верхнего положения стрелы не работает

7

Прибор координатной защиты отсутствует

1

Отсутствует переносное заземление крана

1

Ограничитель натяжения грузового каната в транспортном положении не работает

21

ОГП не работает

164

Датчик выдвижения стрелы крана неисправен

6

Состояние указателя наклона крана неработоспособное

96

Состояние указателя вылет грузоподъемность неработоспособное

46

Концевой выключатель реверса не работает

28

Состояние электроразводки неработоспособное

9

Креномер установочный отсутствует или не работает

56

Сигнализатор крена отсутствует

17

КАНАТО-БЛОЧНАЯ СИСТЕМА

Неправильная запасовка грузового каната в клиновой зажим на крюковой подвеске.

18

Неправильная запасовка каната в клиновой зажим на оголовке стрелы

2

Неправильная запасовка стрелового каната в клиновой зажим на поворотной платформе

1

Неправильная запасовка грузового каната в коуш на оголовке стрелы

3

Скол реборд обводных блоков

3

Скол блока на крюковой подвеске

22

Износ зева крюка крюковой обоймы более 10%.

1

Скол блока на оголовке стрелы

50

Перегиб грузового каната в клиновом зажиме

1

Отсутствует вращение опорных роликов оголовка стрелы

28

Состояние смазки канатов неудовлетворительное

8

Состояние растяжек стрелы неработоспособное

10

На оголовке стрелы отсутствует планка от схода грузового каната с обводных блоков

4

Состояние грузового каната неработоспособное

103

Состояние стрелового и грузового каната неработоспособное (многочисленные обрывы проволок)

71

МЕХАНИЗМЫ

Повышенный износ зубьев шлицевых соединений

12

Повышенный износ зубьев редуктора механизма поворота

1

Состояние пневмоклапана привода сцепления неработоспособное

1

Повышенный осевой и радиальный люфт в подшипниках редуктора механизма поворота.

2

Ослаблено крепление редуктора механизма поворота

82

Тормоз не отрегулирован механизма поворота

9

Увеличенная скорость подъема не работает

2

Повышенный боковой зазор штока гидроцилиндра выдвижения оголовка

1

Износ тормозной накладки одного тормоза.

2

Износ зубьев открытой передачи.

1

Состояние соединительной муфты неработоспособное

3

Тормоз механизма подъема стрелы не работает

12

ГРУЗОЗАХВАТНЫЕ ПРИСПОСОБЛЕНИЯ

На крюке отсутствует предохранительный замок

15

Выработка отверстия под ось траверсы крюка

2

На стропах многочисленные обрывы проволок

1

ГИДРООБОРУДОВАНИЕ

Повреждение покрытия гидрошлангов

76

Утечка масла из гидроцилиндра подъема стрелы

36

Утечка масла из гидроцилиндров аутригеров

25

Самопроизвольное опускание аутригеров

4

Самопроизвольное опускание стрелы

9

Разрушение обоймы шарнира гидроцилиндра подъема в узле крепления к стреле

3

Отсутствуют распорные втулки узла крепления гидроцилиндра к стреле

1

Разрушение втулок подшипника гидроцилиндра подъема стрелы в месте соединения с поворотной платформой

2

ПРОЧЕЕ

Отрыв стопорной планки и отсутствие фиксации оси цилиндра подъема стрелы

1

Отсутствует вращение опорных роликов корневой секции стрелы.

5

Нарушено остекление кабины крановщика

15

Состояние кабины крановщика неработоспособное

2

Отсутствует таблица с указанием рег. номера, грузоподъемности и даты проведения испытаний.

123
