Ремонт тележки электропоезда на примере модели КВЗ-ЦНИИ

Содержание

Введение

1. Общая характеристика моделей типа КВЗ-ЦНИИ

2. Характеристика основных типов поломок и повреждений в вагонах такого типа

3. Основные направления ремонта

Введение

Высокая эффективность большегрузных вагонов и повышенной населенности пассажирского подвижного состава вызвала необходимость увеличения числа колёсных пар, так как норма ма

ксимальной нагрузки от каждой колёсной пары на рельсы ограничена. Однако, имея увеличенные продольные размеры, многоосные бестележечные вагоны не обеспечивают свободного прохода кривых участков железнодорожного пути малого радиуса. Это обстоятельство привело к объединению колесных пар в самостоятельные группы, т. е. тележки.

В результате при современных условиях эксплуатации широкое распространение получили тележечные вагоны, которые по сравнению с нетележечными конструкциями, обеспечивают хорошее вписывание в кривые участки пути и меньшие вертикальные перемещения при передвижении по неровностям рельсов. Кроме того, в конструкциях тележек более рационально размещаются система упругих элементов, гасители колебаний, стабилизирующие устройства и исполнительные органы тормозного оборудования, что позволяет проектировать вагоны с хорошей плавностью хода и устойчивым положением кузова при движении поездов с высокими скоростями. Одним из направлений по совершенствованию вагоноремонтной базы железных дорог РФ является перевод их на индустриальную основу.

Современное вагоноремонтное предприятие, сопоставимое по своей сущности с предприятием машиностроительной отрасли, должно отвечать современным требованиям к организации производственного процесса при ремонте тележек, к производственной структуре и техническому оснащению производства, к инфраструктуре предприятия для обеспечения потребности в ремонте тележек с высоким качеством и минимальными затратами материальных средств.

В данной работе представлена методика технологических решений при разработке проекта ремонта тележки модели КВЗ-ЦНИИ.

1. Общая характеристика моделей типа КВЗ-ЦНИИ

Под кузовом пассажирских вагонов находятся в основном двухосные тележки типов ЦМВ с двухступенчатой системой рессорного подвешивания КВЗ-5, КВЗ-ЦНИИ, КВЗ-ЦНИИМ.

Типовой является тележка КВЗ-ЦНИИ, обеспечивающая нормальную эксплуатацию вагонов со скоростью 160 км/ч. Тележка КВЗ-ЦНИИ-I и

КВЗ-ЦНИИ-II. Первая подкатывается под кузова вагонов с массой брутто до 60 т, а вторая – от 60 до 72 т. различаются эти тележки по жесткости рессорного подвешивания (у тележки КВЗ-ЦНИИ-II оно более жесткое) и по конструкции рамы. По внешнему виду тележки отличаются числом гасителей. У КВЗ-ЦНИИ-I с каждой стороны ставят по одному гидравлическому гасителю колебаний, а в КВЗ-ЦНИИ-II – по два.

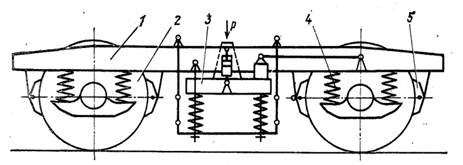

Основные узлы тележки КВЗ-ЦНИИ-I (рис.1.1): рама 1, две колесные пары 2, два комплекта центрального подвешивания 3, четыре комплекта буксового подвешивания 4 и тормозная рычажная передача 5 с двухсторонним нажатием колодок.

Рис. 1.1. Схема тележки КВЗ-ЦНИИ-1

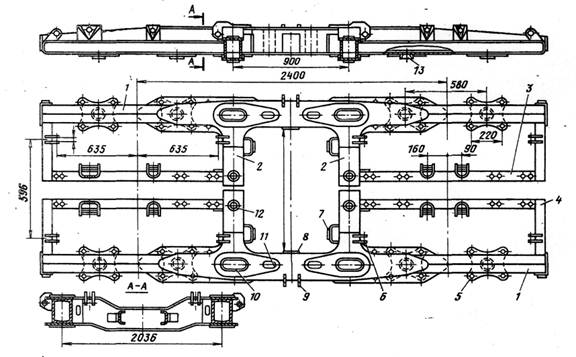

Рама тележки сварная (рис.1.2) Н-образной формы. Она имеет две боковые продольные балки 1, сваренные из швеллеров № 20, две средние поперечные 2, четыре укороченные концевые поперечные 4 и четыре вспомогательные продольные балки 3, предназначенные для крепления тормозной рычажной передачи. Элементы рамы изготавливают из стали Ст3сп или 09Г2Д. В средней части продольных балок имеются усиления из приваренных листов толщиной 14 мм. По концам продольных балок рамы приварены планки 5, служащие для крепления шпинтонов, а посередине – кронштейны 9 для крепления гасителей колебаний и вертикальные скользуны 8 для ограничения поперечного перемещения надрессорной балки. В каждой продольной балке рамы сделано по четыре вертикальных отверстия. Два отверстия 10 предназначены для установки подвесок люльки, а два других 11 – для установки предохранительных болтов центрального подвешивания. Эти отверстия усилены накладками, ребрами и обечайками.

Рис. 1.2. Рама тележки КВЗ-ЦНИИ

Для центрирования шпинтонов при их установке снизу к продольным балкам приварены кольца 13. Средние поперечные балки 2 сварные коробчатого сечения. Каждая балка сварена из двух вертикальных и двух горизонтальных листов толщиной 10 мм. В этих балках сделаны отверстия 12 для крепления предохранительных скоб надрессорной балки. Места крепления скоб усилены ребрами жесткости и шайбами.

Средние вспомогательные продольные 3 и концевые поперечные 4 балки отштампованы из листов толщиной 14 мм корытообразного профиля. У продольных балок этот профиль открытый, а в поперечных закрыт приваренной планкой толщиной 8 мм. Для подвешивания деталей тормозной рычажной передачи к средним 2 и четырем укороченным балкам 4 из листовой стали приварены кронштейны 6. В отверстия этих кронштейнов вварены втулки. Продольное перемещение надрессорной балки ограничивается вертикальными скользунами 7, приваренными к средним поперечным балкам 2.

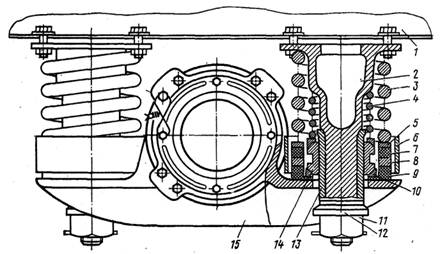

Рама 1 (рис. 1.3) опирается на колесные пары через буксовую ступень рессорного подвешивания. Каждый комплект подвешивания, расположенный на одной буксе 15, включает в себя два шпинтона 2, две наружные пружины 3 упругих элементов, два комплекта фрикционных гасителей колебаний. В комплект гасителя входят: шпинтонная втулка 13, шесть фрикционных клиньев 14, верхнее и нижнее опорные кольца 10 и внутренняя пружина 4.

Рис.1.3. Буксовое подвешивание тележки КВЗ-ЦНИИ

Упругие элементы подвешивания совместно с гасителями колебаний амортизируют толчки, уменьшают динамические силы и повышают плавность хода вагона. Принцип действия гасителя колебаний основан на возникновении сил трения между фрикционными клиньями 14 и втулкой 13 при их взаимных смещениях во время колебания рамы 1 относительно буксы 15. Сила прижатия клиньев к втулке определяется жесткостью пружины 4 и углом наклона опорных поверхностей колец 10 и клиньев 14. На нарезную часть шпинтона навертывается корончатая гайка 11, под которую ставится тарельчатая пружина 12, предназначенная для фиксации шпинтонной втулки 13.

Для уменьшения высокочастотных колебаний рамы и снижения шума внутри вагона под каждую из пружин 3 ставят по две резиновые прокладки 7 и 9, защищаемые от истирания металлическими кольцами 5 и 8. Причем кольцо 8 сварено заодно целое с кожухом 6.

Упругая связь колесной пары с рамой тележки в горизонтальной (продольном и поперечном направлениях) плоскости обеспечивается горизонтальной жесткостью пружин подвешивания и шпинтонами.

Центральное подвешивание (рис. 1.4) люлечное. Оно включает над- рессорную балку 15, два комплекта трехрядных пружин 13, тяги 3, серьги 4, поддоны 12, продольные поводки 1 и гидравлические гасители колебаний 7. Благодаря шарнирному опиранию тяг 3 на продольные балки рамы люлька может отклоняться поперек вагона. Наличие же радиальных выточек на валиках 2 тяг — подвесок позволяет люльке также поворачиваться и вдоль вагона. Пружины на поддон опираются через прокладки 10. От падения на путь поддона в случае обрыва тяг -3 предупреждают предохранительные болты 9. Болты Т-образными головками через резиновую шайбу 6 опираются на продольные балки рамы. Снизу на болты навернуты гайки 11.
