Тяговый и динамический расчет автомобиля ГАЗ-4301

Результаты расчетов сводятся в табл. 2.1.

Таблица 2.1 – Показатели внешней скоростной характеристики.

, об/мин

,кВт

width="15%" nowrap >

,кВт

,

,

600

23,7

22,3

377,2

354,6

1040

43,8

41,1

401,7

377,6

1480

63,2

59,4

407,6

383,2

1920

79,4

74,6

394,9

371,2

2360

89,9

84,5

363,7

341,9

2800

92,0

86,5

313,8

295,0

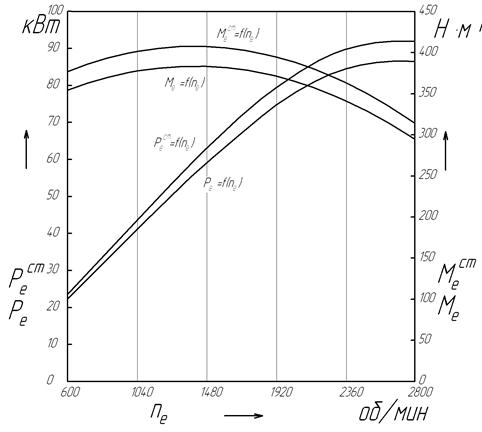

Рисунок 2.1 – График внешней скоростной характеристики.

2.3 Тяговая характеристика автомобиля

2.3.1 Радиус качения

Для определения движущей силы автомобиля необходимо знать величину радиуса качения ведущего колеса. Так как на колесах автомобиля установлены эластичные пневматические шины, то величина радиуса качения колес во время движения изменяется.

Радиус качения характеризует путь, пройденный колесом за один оборот. Он соответствует радиусу такого фиктивного жесткого колеса, которое при отсутствии пробуксовывания и проскальзывания имеет одинаковую с действительным колесом угловую и поступательную скорости качения.

Радиус качения колеса зависит от нормальной нагрузки, внутреннего давления воздуха в шине, окружной силы, коэффициента сцепления колеса с дорогой и поступательной скорости движения колеса при его качении.

Расчетный радиус качения вычисляется по формуле:

; (2.9)

где – наружный диаметр шины; - статический радиус шины.

Приближенно статический радиус шины можно определить по цифрам, указанным в обозначении шины:

, (2.10)

где – посадочный диаметр обода, мм;

= Н/В (Н и В – высота и ширина профиля шины, мм);

– коэффициент, учитывающий смятие шины под нагрузкой.

.

Расчетный радиус качения превышает статический на 2 . 3 % в зависимости от скорости движения автомобиля (большие значения относятся к скоростям порядка 100 км/ч),т. е. .

.

2.3.2 Расчет кинематической скорости автомобиля по передачам

Кинематическая скорость автомобиля является функцией от угловой скорости коленчатого вала двигателя, и определяется выражением:

; (2.11)

где - кинематическая скорость автомобиля при движении на i-той передаче (); - радиус колеса (); - передаточное число главной передачи;- передаточное число i-той передачи.

Радиус колеса = 0,462 ().

Передаточное число главной передачи = 5,857 (см. табл. 1.1).

Передаточные числа каждой передачи коробки берем также из табл. 1.1

Теперь производим расчет значений кинематической скорости автомобиля для каждой угловой скорости коленчатого вала двигателя на каждой из передач. Расчет производим по формуле (2.9). Результаты сводим в таблицу (см. табл. 2.2).

2.3.3 Коэффициент полезного действия трансмиссии

При определении коэффициента полезного действия (КПД) трансмиссии учитывают гидравлические потери, вызванные взбалтыванием и разбрызгиванием масла в картерах коробки передач и ведущего моста, и механические потери, связанные с трением между зубьями шестерен, в подшипниковых узлах и в карданных шарнирах.
