Тяговый и динамический расчет автомобиля ГАЗ-4301

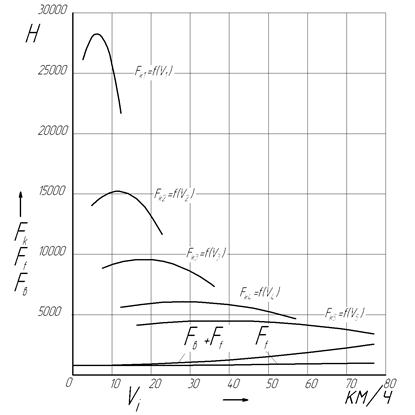

Рисунок 2.2 – Тяговая характеристика автомобиля.

2.4 Мощностная характеристика автомобиля

Рассчитываем мощность, подводимую от двигателя к ведущим колесам автомобиля:

. (2.17)

Заносим данные в соответствующие строки та

бл. 2.4 и строим зависимость для (рис. 2.3).

Рассчитываем мощности затрачиваемые на преодоление силы воздуха и силы сопротивления дорожного покрытия:

;

;

Заносим данные в соответствующие строки табл. 2.4 и строим зависимости , , для (рис. 2.3).

Отношение мощности, необходимой для равномерного движения автомобиля (), к мощности , которую развивает автомобиль при той же скорости и полной подаче топлива называют степенью использования мощности двигателя и обозначают буквой И:

. (2.18)

Значения степени использования мощности двигателя И также заносим в табл. 2.4.

Таблица 2.4 – Показатели мощностной характеристики.

V, км/ч

, кВт

, кВт

, кВт

, кВт

И

600

16,4

22,28

23,70

20,145

3,7

1040

28,5

41,13

43,75

37,1875

6,5

1480

40,5

59,38

63,17

53,6945

9,5

1920

52,6

74,64

79,40

67,49

12,8

2360

64,6

84,48

89,87

76,3895

16,5

2800

76,7

86,48

92,00

78,2

20,6

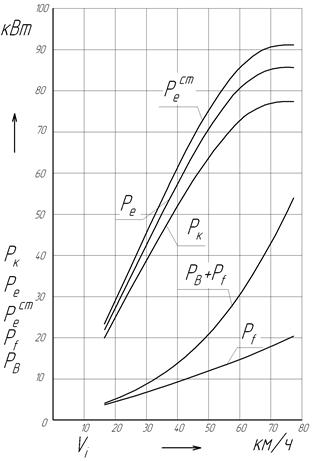

Рисунок 2.3 – График мощностной характеристики.

2.5 Динамическая характеристика автомобиля

Методы тягового (силового) и мощностного балансов затруднительно применять при сравнении тягово-динамических свойств автомобилей, имеющих различные снаряженные массы и грузоподъемность, так как при движении их в одинаковых условиях силы и мощности, необходимые для преодоления суммарного дорожного сопротивления, различны. От этого недостатка свободен метод решения уравнения движения с помощью динамической характеристики.

С этой целью воспользуемся безразмерной величиной D - динамическим фактором, равным отношению свободной силы тяги () к силе тяжести автомобиля Ga:

. (2.19)

Значения динамического фактора заносим в табл. 2.5.

Графическое изображение зависимости динамического фактора от скорости движения автомобиля на различных передачах в коробке передач и полной нагрузке на автомобиль называют динамической характеристикой автомобиля, т. е. D = f(V) (рис.2.4).

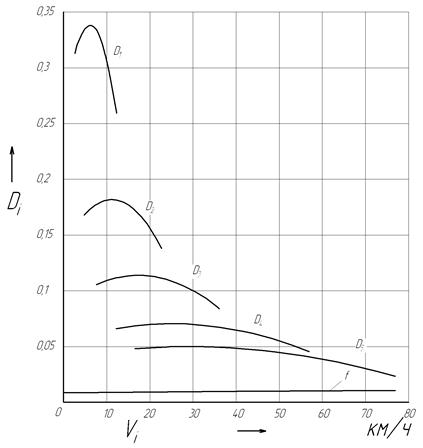

Рисунок 2.4 – График динамической характеристики.

2.6 Разгон автомобиля

Время равномерного движения автомобиля обычно невелико по сравнению с общим временем его работы. При эксплуатации в городах автомобили движутся равномерно всего 15 -20 % времени, 40 - 45 % - ускоренно и 30 - 40 % - замедленно.

Показателем динамических свойств автомобиля при разгоне служит интенсивность разгона или приемистость автомобиля.

Приемистость (интенсивность разгона) автомобиля характеризует его способность быстро трогаться с места и увеличивать скорость движения. Это свойство автомобиля имеет особенно большое значение в условиях городского движения при частых остановках и троганиях с места, а также характеризует быстроту осуществления обгонов в условиях загородного движения. Интенсивность разгона автомобиля измеряется величиной его ускорения.

2.6.1 Коэффициент вращающихся масс

Коэффициент учета вращающихся масс.

; (2.20)

где =0,03…0,05; = 0,04… 0,06 для одиночных автомобилей. Принимаем = 0,03 и = 0,04 .

Рассчитываем коэффициенты учета вращающихся масс по формуле (2.20) для каждой передачи. Результаты сводим в таблицу 2.5.

2.6.2 Ускорение автомобиля при разгоне

Ускорение автомобиля определяют экспериментально или рассчитывают применительно к горизонтальной дороге с твердым покрытием хорошего качества при условии максимального использования мощности двигателя и отсутствии буксования колес.
