Проектирование механизированной технологии по ремонту железнодорожного пути

Содержание

Введение

1 Выбор параметров верхнего строения пути после ремонта

2 Выбор технологической схемы выполнения работ в «окно» и типов машин

3 Определение основных параметров технологического процесса

4 Разработка схем формирования рабочих поездов на станции и во время работ в «окно»

5 Разработка графика производства работ в «окно»

6 Опред

еления затрат труда, количества рабочих и времени их работы при выполнении основных работ в «окно» и после «окна»

7 Мероприятия по обеспечению безопасности движения поездов и техники личной безопасности при производстве механизированных работ

Список использованных источников

Введение

Железнодорожный путь представляет собой комплекс инженерных сооружений и устройств, образующих дорогу с направляющей рельсовой колеёй. Железнодорожный путь состоит из верхнего строения (рельсошпальная решетка в балластной призме, стрелочные переводы), непосредственно воспринимающего усилия от колес подвижного состава и направляющего их движение, и нижнего строения (земляное полотно), служащего основанием для верхнего строения и искусственных сооружений (мостов, путепроводов, водопропускных труб, тоннелей, подпорных стенок и др.).

Уровень силовых воздействии на путь и интенсивность его деформаций, являются грузонапряженность брутто, скорости движения и нагрузки на ось, в зависимости от которых определяются соответствующая мощность верхнего строения пути (по массе 1 м рельса) и устойчивость земляного полотна. Кроме того, многообразие перечисленных параметров, действующих на путь от подвижного состава, существенно дополняется в его эксплуатации природно-климатическими воздействиями: суточными и годовыми изменениями температур и влажности, атмосферными осадками в виде дождей и снега, промораживанием балласта и земляного полотна, паводковыми водами, ледоходом, волновыми воздействиями в бассейнах морей и больших рек, наличием карста, вечной мерзлоты, сейсмичностью и др.

Следствием этих воздействий являются:

повышение в зимний период жесткости пути, что приводит к существенному увеличению вертикальных нагрузок от колес подвижного состава на рельсы, а через них на остальные элементы;

появление значительных температурных продольных сил в рельсах, могущих привести при достаточно высоких температурах к потере устойчивости бесстыкового пути, а при низких отрицательных — к разрыву стыков;

образование балластных или грунтовых пучин, проявляющихся в виде горбов, впадин и перепадов, искажающих положение колеи в продольном и поперечном профилях не только зимой при их росте, но и весной при спаде.

Существенное влияние на работу пути оказывают виды перевозимых грузов. Часто из-за малоудовлетворительного состояния подвижного состава с него так или иначе в балласт попадают сыпучие грузы (угольно-рудные, песок, цемент, зерно и др.), которые засоряют и загрязняют балластный слой, снижая его несущую способность и ухудшая условия работы пути по восприятию поездных воздействии.

Процесс засорения балластного слоя дополняется, кроме того, естественным истиранием частиц щебня вследствие вибрации пути под поездами, а также при выполнении подъемочных ремонтов и работ по выправке пути в продольном профиле с использованием электро-шпалоподбоек и подбивочных машин циклического действия.

Все это показывает, насколько сложны условия работы железнодорожного пути, находящегося под силовыми воздействиями подвижного состава, а также под воздействиями техногенных (производственных), природных факторов и явлений. Причем работа железнодорожного пути и его сооружений под этими комплексными воздействиями характеризуется естественной неоднородностью и изменчивостью во времени и пространстве, обусловленными накоплением остаточных деформаций, износом элементов, появлением неисправностей и др.

Вместе с тем все элементы железнодорожного пути как "фундамента" железной дороги, от состояния которого в значительной мере, если не в первую очередь, зависят эффективность и безопасность перевозочного процесса, в соответствии с требованиями п. 3.1 Правил технической эксплуатации железных дорог Российской Федерации "… по прочности, устойчивости и состоянию должны обеспечивать безопасное и плавное движение, поездов со скоростями, установленными на данном участке".

В широком смысле это означает, что необходимо обеспечить надежность работы пути, а именно:

безотказность его работы в пределах ресурса долговечности (сроков службы его элементов с исключением аварии, крушений и брака);

долговечность;

ремонтопригодность.

Практическое выполнение этих требований осуществляется системой текущего содержания и ремонтов на основе диагностирования пути, планирования путевых работ и их организации, направленных на соблюдение нормативов содержания технических средств железнодорожного пути с учетом аналогичных требований к подвижному составу.

Капитальный ремонт пути выполняется для замены верхнего строения на путях 3—5-го классов и стрелочных переводов на путях 4-го и 5-го классов на менее изношенное или более мощное, смонтированное либо полностью из старогодных материалов, либо в сочетании старогодных с новыми, включая укладку новых рельсов на путях 3-го класса при скоростях движения пассажирских поездов 100 км/ч и более. Номенклатура и объем работ при капитальном ремонте аналогичны работам, выполняемым при обновлении (усиленном капитальном ремонте) пути.

Обновление пути и стрелочных переводов должно сопровождаться реконструкцией балластной призмы или ее очисткой. При обновлении пути с реконструкцией балластной призмы должно осуществляться уположение откосов насыпей с ликвидацией или укреплением балластных шлейфов и обеспечение крутизны откосов 1 : 1,5 в соответствии с типовыми профилями земляного полотна.

1 Выбор параметров верхнего строения пути после ремонта

Исходя из задания по курсовому проекту:

- Тип верхнего строения пути нормальный;

- Рельсы Р65;

- Шпалы железнобетонные;

- Участок двухпутный;

- балласт щебень.

Выбираем параметры верхнего строения пути после ремонта и приводим схему, изображенную на рисунке 1.

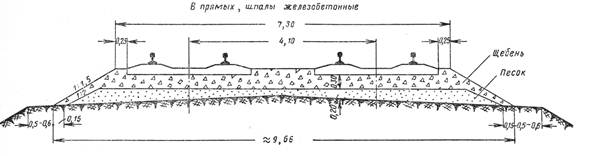

Рисунок 1 – Схема верхнего строения пути

2 Выбор технологической схемы выполнения работ в «окно» и типов машин

Капитальный ремонт производим с очисткой щебеночного балласта hоч=0,4м, с применением щебнеочистительной комплекса СЧ-600.

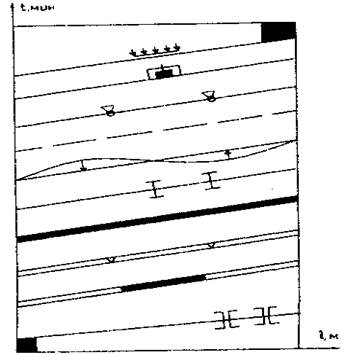

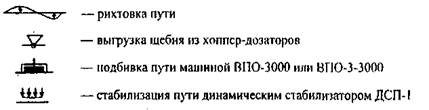

Выбираем типовой технологический процесс выполнения капитального ремонта с использованием СЧ-600. Технологическая схема капитального ремонта с очисткой балласта приведена на рисунке 2.
