Механизм подъема кузова автосамосвала МАЗ-5551

Самыми распространенными типами специализированного подвижного состава при грузовых автомобильных перевозках навалочных грузов являются автомобили-самосвалы и самосвальные автопоезда. Они могут быть подразделены по следующим признакам:

· по дорожным условиям;

· по грузоподъемности — автомобили-самосвалы большой грузоподъемности и стандартные автомобили-самосвалы малой и повышенной гру

зоподъемностт;

· по эксплуатационному назначению: карьерные, универсальные узко специализированные;

· по принадлежности к определенным видам перевозок — для технологических перевозок, для пригородных и городских перевозок;

· по форме кузова — с корытообразным, трапециевидным и прямоугольным кузовами;

· по направлению разгрузки — с разгрузкой назад, на боковые стороны и трехсторонней;

· по конструкции привода самосвального механизма —с гидравлическим, пневматическим, механическим, электрическим, комбинированным приводами.

Условия эксплуатации автомобилей-самосвалов, как правило, тяжелые: и они прежде всего характеризуются состоянием дорожного полотна или его полным отсутствием. В этой связи автомобили-самосвалы могут быть подразделены на две группы:

· автомобили-самосвалы для работы во внедорожных условиях и по специальным дорогам;

· автомобили-самосвалы для эксплуатации по дорогам общей транспортной сети.

К первой группе можно отнести карьерные автомобили-самосвалы и автопоезда, предназначенные для работы, как при разработках полезных ископаемых, так и при гидротехническом строительстве, где требуется перевалка больших объемов грунта, а также в карьерах. Эти автомобили-самосвалы могут эксплуатироваться только на дорогах с высокой несущей способностью.

В карьерах автомобили работают во взаимодействии с экскаваторами и являются технологическим звеном при разработке карьеров. При этом большое значение для производительной работы подвижного состава имеет соотношение объемов кузова автомобиля и ковша экскаватора. С одной стороны, простой подвижного состава под погрузкой будет наименьшим при наибольшем объеме ковша экскаватора. С другой стороны, при объеме ковша экскаватора чрезмерно большом, близком объему кузова автомобиля-самосвала, рама автомобиля, его подвеска, шины в момент погрузки будут испытывать значительные ударные нагрузки, что приведет к преждевременному износу и поломкам прежде всего рамы и рессор автомобиля. Поэтому при организации работ подвижного состава в карьерах (в котлованах) соотношение объемов, кузова автомобиля-самосвала и ковша экскаватора должно быть оптимальным.

Оптимальное соотношение этих величин изменяется в пределах от 4—6 (при расстоянии транспортирования груза 1—2 км) до 8— 12 (при увеличении расстояния до 7.

Ко второй группе автомобилей-самосвалов, предназначенных для работы на пригородных и городских перевозках по дорогам общей сети, относятся автомобили, выпускаемые заводами ЗИЛ, МАЗ КАМЗ и др. Автомобили-самосвалы, осуществляющие перевозки широкой номенклатуры массовых грузов, можно назвать универсальными. Автомобили-самосвалы, перевозящие только груз одного вида, например бетон или раствор, являются узко специализированными. Автомобили-самосвалы и самосвальные автопоезда, являясь транспортными единицами, отличаются друг от друга прежде всего, как и любой другой специализированный подвижной состав, конструкцией кузовов (платформ), которые по форме выполняются трех основных типов: трапециевидные, корытообразные, прямоугольные.

Форму кузова автомобиля-самосвала обусловливают многие факторы: физико-механические свойства перевозимых грузов, требования жесткости (прочности) кузова для особо тяжелых условий эксплуатации, стремление к универсальности кузова для возможности перевозки в нем разнообразной номенклатуры грузов, направление разгрузки (назад, на боковые стороны или на три стороны).

В качестве рассматриваемого в лабораторной работе представлен автосамосвал МАЗ-5551 (рисунок 1) с полная масса 17620 кгс, грузоподъемность 10000 кгс.

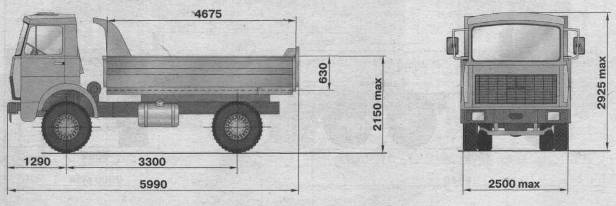

Рисунок 1. - Автомобиль МАЗ-5551

Механизм опрокидывания кузова на современных автомобилях-самосвалах выполняется чаще всего с гидравлическим приводом. Это объясняется тем, что механизм с гидравлическим приводом при относительной малой собственной массе и компактности конструкции может развивать значительные усилия для сбрасывания больших масс перевозимых сыпучих грузов.

Общий вид механизма подъема кузова автосамосвала МАЗ 5551 представлен на рисунке 2.

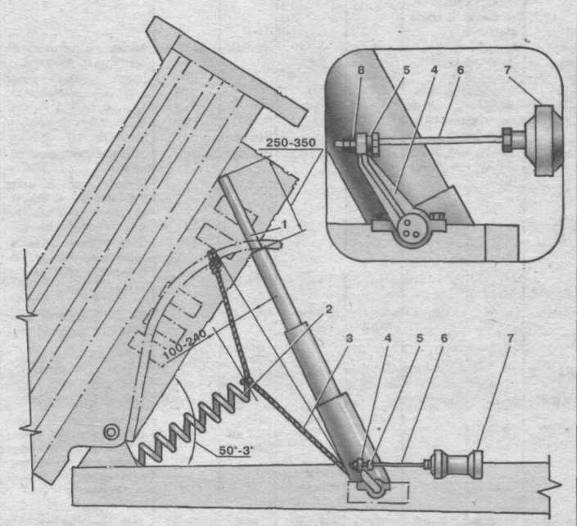

Рисунок 2 - Механизм подъема платформы

1 - последняя выдвижная труба гидроцилиндра; 2 - пружина страховочного троса; 3 - страховочный трос; 4 - рычаг привода перепускного клапана; 5 - регулировочный болт; 6 - тросик перепускного клапана; 7 - перепускной клапан; 8 – контргайка

Механизм подъема платформы включает в себя коробку отбора мощности, масляный насос, телескопический гидроцилиндр, перепускной клапан, пневмораспределительный кран управления, масляный бак, трубопроводы и шланги, механизм запоров заднего борта, схема работы представлена на рисунке 3.

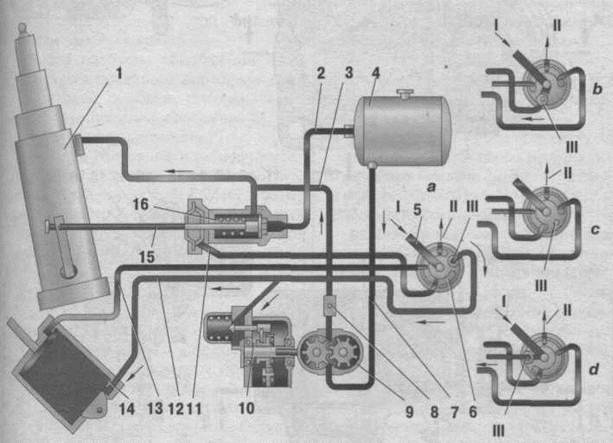

Рисунок 3. - Схема работы механизма подъема платформы автомобиля МАЗ-5551

1 -гидроцилиндр; 2, 3, 7 - маслопроводы; 4 - масляный бак; 5 - пневмораспределительный кран; 6 - соединительный канал; 8 - обратный клапан; 9 - масляный насос; 10 - коробка отбора мощности; 11, 12, 13 - воздухопроводы; 14 - пневмоцилиндр управления запорами заднего борта; 15 - тросик перепускного клапана; 16 - перепускной клапан;

I - подвод воздуха к крану; II - канал вывода воздуха в атмосферу; III - воздухопроводящее отверстие золотника; а - подъем платформы; b - опускание платформы; с - положение «Стоп»; d - транспортное положение

При эксплуатации механизма подъема платформы руководствуйтесь следующими указаниями.

1.Не перегружайте самосвал и автопоезд сверх установленной нормы и следите за равномерным распределением груза по платформе, не допуская перегрузки передней части.

2.Регулярно смазывайте все сочленения и узлы согласно карте смазки.

3.Следите и своевременно подтягивайте соединения маслопроводов, воздухопроводов и шлангов, предотвращая утечки масла и воздуха.

4.Следите за уровнем масла в баке. При опускании уровня масла ниже второй метки на указателе уровня долейте масло до верхней метки. Доливаемое масло должно быть тщательно отфильтровано.

5. Замените масло в гидросистеме после первых 500 подъемов платформы. В дальнейшем заменяйте масло каждый сезон.

Необходимо иметь в виду, что загрязненное масло является основной причиной преждевременного износа и неисправностей узлов подъемного механизма и в особенности насоса, так как он чувствителен к перегрузкам и чистоте применяемого масла.
