Механизм подъема кузова автосамосвала МАЗ-5551

Открывание клапана происходит либо при натяжении тросика 23, либо при воздействии сжатого воздуха на диафрагму 5 пневмокамеры.

В конструкции клапана предусмотрено специальное предохранительное устройство, состоящее из шарика 9 и опоры 10, удерживаемое в закрытом положении пружиной 11 золотника 17, уплотняемого кольцом 18. Используя регулировочную пробку 19 на заводе регулируют поджатие пруж

ины, обеспечивающее открывание перепускного клапана при заданном давлении в системе. В случае перегрузки самосвала значение давление в системе превысит допустимое, предохранительный клапан откроется, пропустит масло под золотник 17, вследствие чего откроется клапан 21 и подъема платформы на полный угол не произойдет.

Перепускной клапан должен быть отрегулирован на давление (14720±490) кПа [(147,2±4,9) кгс/см2]

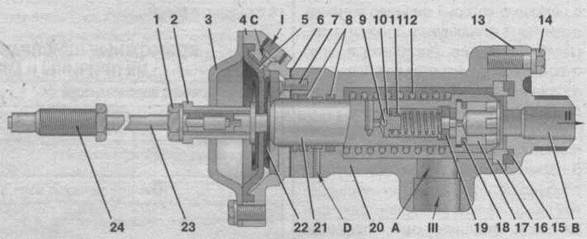

Рис. 7. Перепускной клапан

1, 2-гайки; 3-крышка; 4-корпус пневмокамеры; 5-диафрагма; 6- прокладка; 7-винт; 8-уплотнительныекольца; 9-шарик; 10-опора; 11,12-пружины; 13-крышка; 14, 24 - болты; 15 - уплотнительное кольцо; 16 - седло; 17 - золотник; 18 - уплотнительное кольцо золотника; 19 - регулировочная пробка; 20 - корпус; 21 - клапан; 22 - шайба; 23 - тросик; А, В, С, D - отверстия; I - подвод воздуха; II - слив масла; III

ПНЕВМО-РАСПРЕДЕЛИТЕЛЫНЫЙ КРАН АВТОМОБИЛЯ МАЗ-5551. Пневмораспределительный кран служит для дистанционного управления механизмом подъема платформы с помощью сжатого воздуха.

Управление механизмом подъема платформы автомобиля МАЗ-5516 осуществляется с помощью электро-пневмоклапанов.

Пневмораспределительный кран состоит из корпуса 17 (рис. 8), притертого к нему плоского золотника 3, поджимаемого к корпусу тарельчатой пружиной 2, давлением подводимого через отверстие в крышке 1 сжатого воздуха и усилием фиксаторного устройства.

Фиксаторное устройство обеспечивает фиксацию золотника во всех рабочих положениях. Оно состоит из диска 15 фиксатора, удерживаемого на штоке 4 с помощью шпонки 16, шарика 11, пружины 12 и корпуса 13 пружины.

Для предохранения от попадания внутрь грязи и пыли вал ведущего сектора уплотнен в крышке кольцом 10.

Изменяя положение золотника 3, можно распределять воздух, направляя его либо в камеру включения коробки отбора мощности и в пневмоцилиндр механизма запора заднего борта платформы, либо в камеру перепускного клапана. При подводе воздуха к одной из камер другая соединяется с атмосферой. В нейтральном положении золотника (транспортное положение) рабочие полости пневмокамер коробки отбора мощности и перепускного клапана соединены с атмосферой, а к пневмоцилиндру подводится сжатый воздух, благодаря чему запоры борта удерживаются в закрытом положении.

С помощью пневмораспределитель-ного крана осуществляются следующие операции по управлению узлами механизма подъема платформы:

1.Установка платформы в транспортное положение или остановка ее в промежуточном положении (масляный насос включен, перепускной клапан закрыт, запоры заднего борта закрыты);

2.Подъем платформы (масляный насос включен, запоры заднего борта открыты, перепускной клапан закрыт;

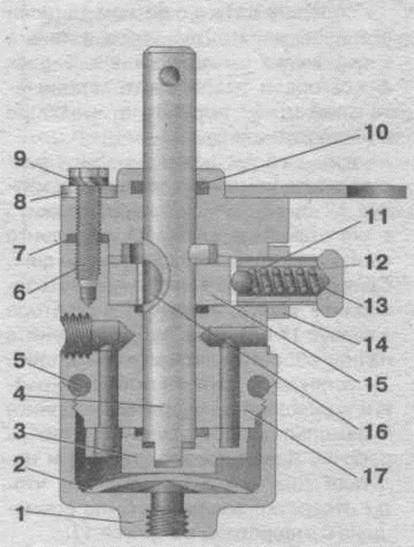

Рис. 8. Пневмораспределительный кран

1 - крышка; 2 - тарельчатая пружина; 3 - золотник; 4 - шток; 5, 10 - уплотнительные кольца; 6 - болт; 7 - прокладка; 8 - кронштейн; 9 - шайба; 11 - шарик; 12 - пружина; 13 - корпус пружины; 14 - контргайка; 15-дискфиксатора; 16 - шпонка; 17-корпус

3. Опускание платформы (масляный насос выключен, запоры борта открыты, перепускной клапан открыт.

МЕХАНИЗМ ЗАПОРА ЗАДНЕГО БОРТА ПЛАТФОРМЫ

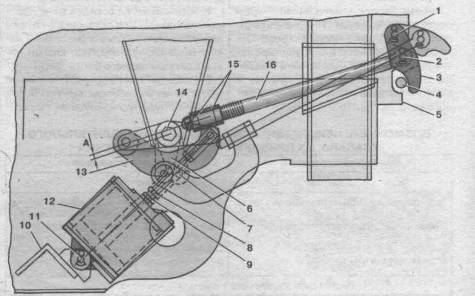

Рис. 9. Механизм запоров заднего борта

1 - палец крепления захвата; 2 - палец крепления тяги; 3 - захват; 4 - цапфа борта; 5 - кронштейн цапфы борта; 6 - рычаг; 7,11- палец; 8 - вилка; 9 - контргайка; 10 - поперечина крепления пневмоцилиндра; 12 - пневмоцилиндр; 13 - рычаг тяги; 14 - вал рычагов; 15 - гайки; 16 - тяга

Регулировка механизма запоров заднего борта заключается в правильном подборе длины тяг 16 (рис. 9) и длины вилки 8 штока пневмоцилиндра.

Регулировку выполняйте в следующем порядке:

- выпустите воздух из пневмосистемы автомобиля;

- расшплинтуйте и выньте палец 7и вдвиньте шток пневмоцилиндра до упора поршня в нижнюю крышку;

- вращением гаек 15 отрегулируйте длину левой тяги 16 так, что бы обеспечивался надежный зажим цапфы 4 борта между кронштейном 5 и захватом 3 и размер А, равный 2-10 мм.

Таким же способом отрегулируйте длину правой тяги:

- ослабьте контргайку 9 и вращением вилки 8 в необходимую сторону совместите отверстия вилки с отверстием в рычаге 6, вставьте в отверстие палец 7 и зашплинтуйте его;

- проверьте работу механизма запоров борта, вращая вал 14 рычагов вручную гаечным ключом;

- запустите двигатель, доведите давление в пневмосистеме до 400 кПа (4 кгс/см2) и несколько раз поднимите и опустите пустую платформу, проверяя работу механизма запоров борта.

Правильно отрегулированный механизм запоров должен обеспечивать надежный зажим цапф захватами, исключать самопроизвольное открывание борта и задевание захватов цапфами борта при его открывании и закрывании при подъеме и опускании платформы.
