Разработка микропроцессорного устройства для проверки и диагностики двигателя внутреннего сгорания автомобиля

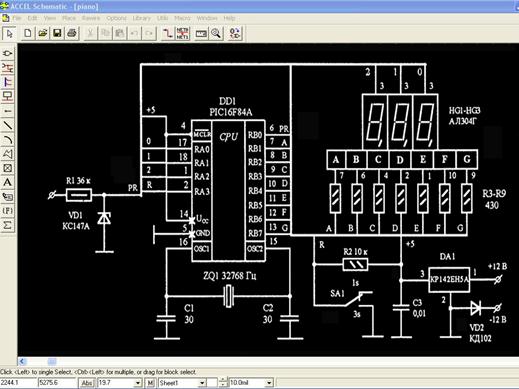

Принципиальная схема тахометра выполнена в САПР Accel Eda (Рис. 7).
Рис. 7 - Принципиальная схема тахометра в Accel EDA
Принципиальная схема тахометра приведена в Приложении Б.
ЗАКЛЮЧЕНИЕ
В данном курсовом проекте разработано устройство для проверки и диагностики двигателей внутреннего сгора
ния. Данное устройство может быть рекомендовано станциям техобслуживания и автолюбителям. Разработана схема электрическая принципиальная этого устройства и программа для микроконтроллера. В результате ассеблирования получена прошивка программы для памяти микроконтроллера. Применение микроконтроллера позволило упростить принципиальную схему и расширить функциональные возможности микроконтроллера, так как для изменения функций устройства достаточно внести изменения в программу микроконтроллера.
СПИСОК ЛИТЕРАТУРЫ
1. Техническая документация на микроконтроллеры PIC16F87X компании Microchip Technology Incorporated. ООО «Микро-Чип», Москва, 2002.-184 с.
2. Проектирование цифровых устройств на однокристальных микроконтроллерах / В.В. Сташин [и др.]. – М.: Энергоатомиздат, 1990. – 224 с.
3. Евстифеев А.В. Микроконтроллеры Microchip: практическое руководство/А.В. Евстифеев. – М.: Горячая линия – Телеком, 2002. – 296 с.
4. Ульрих В.А. Микроконтроллеры PIC16F84A В.А. Ульрих. Изд. 2-е, перераб. и доп. – СПб.: Наука и техника, 2002. – 320 с.
ПРИЛОЖЕНИЕ А

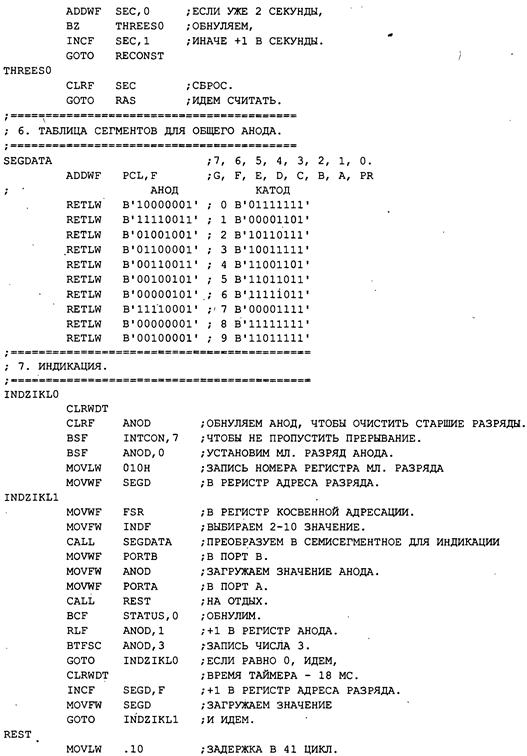

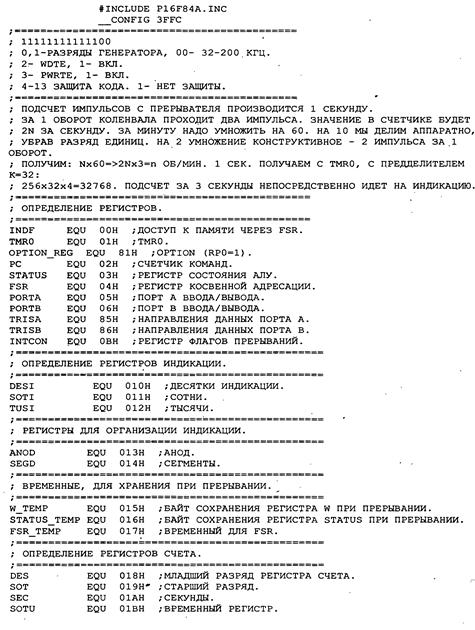

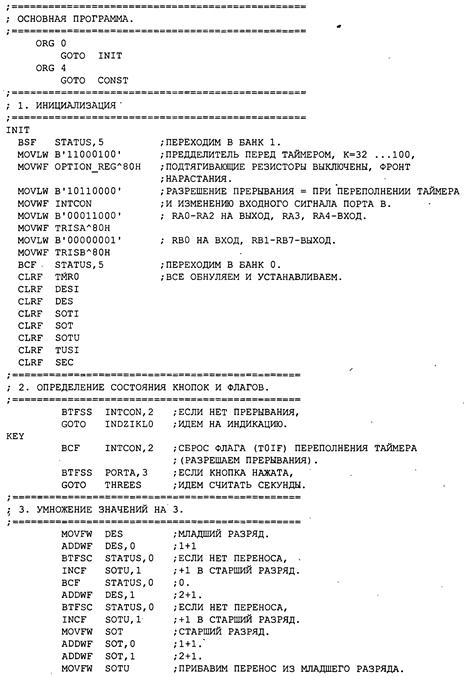

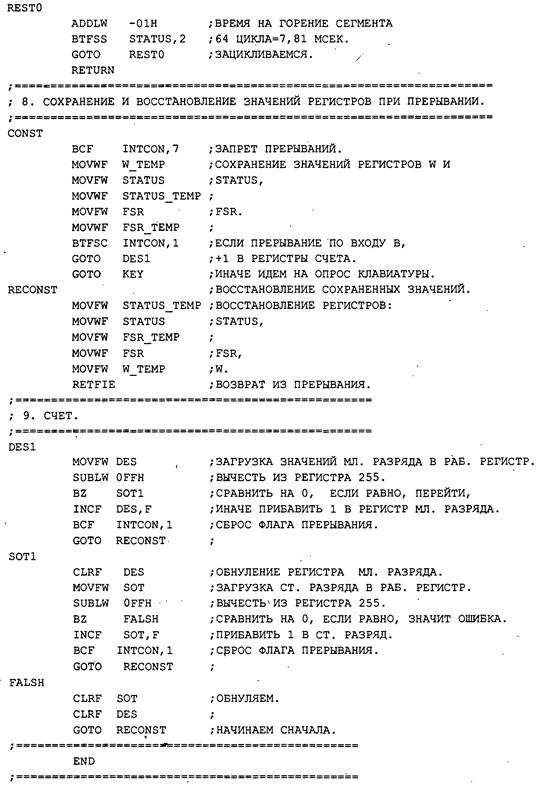

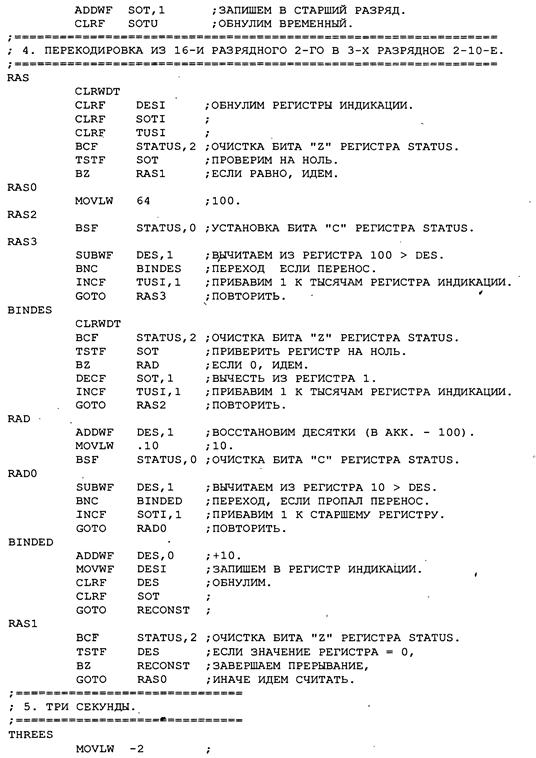

Листинг программы
