ВВЕДЕНИЕ.

Природные газы, добываемые из недр земли, представляют со

бой смесь, состоящую из горючих газов, балластных газов и примесей.

Горючие газы состоят из метана (СН4), предельных углеводородов (СnН2n+2) и непредельных углеводородов (CnH2n). В сумме предельные и непредельные углеводороды называются тяжелыми углеводородами (ТУ). Водород (Н2) и оксид углерода (СО) в природных газах отсутствуют.

Балластные газы состоят из азота — N2, углекислого газа - СО2 и кислорода — О2.

Примеси, входящие в состав природных газов, состоят в основном из водяных паров (Н2О), сероводорода (H2S) и пыли.

Рассмотрим свойства горючих газов.

Метан (СН4) — горючий газ без цвета, запаха и вкуса. Не токсичен, но при большой концентрации в воздухе вызывает удушье. Низшая теплота сгорания Q = 35840 кДж/м3, плотность ρ=0,717 кг/м3, молекулярная масса µ= 16 кг/кг — моль.

К тяжелым углеводородным газам, имеющим формулу СnН2n+2, относятся: этан (С2Н6), пропан (С3Н8), бутан (С4Н10). Все эти газы, как и метан, не имеют цвета, запаха и вкуса, не токсичны. Их физические свойства зависят от величины молекулярной массы (µ).

Чем больше µ, тем выше плотность тяжелых углеводородов (ρ), больше теплотворная способность (Q), больше требуется воздуха для сжигания 1 м3 тяжелых углеводородов.

К непредельным тяжелым углеводородным газам (С2Н2n+2) относятся: этилен (С2Н4), пропилен (С3Н6), бутилен (С4Н8). Их свойства также изменяются с увеличением µ, как и у тяжелых углеводородов.

Балластные газы.

1. Азот (N2) — инертный газ, без цвета, запаха и вкуса. На долю азота в воздухе приходится 79%.

До температур 1400 °С азот не реагирует с воздухом, а при более высоких температурах образует оксиды азота, которые сказывают более вредное воздействие на человека, чем оксид углерода. Предельно допустимая норма оксидов азота в атмосферном воздухе 0,085 мг/м3.

2.Диоксид углерода (СО2) является инертным газом со слегка кисловатым запахом и вкусом.

3.Кислород (О2) — входит в состав атмосферного воздуха в виде второй составляющей в количестве 21%. Во всех процессах горения кислород играет роль окислителя. Содержание кислорода в природном газе не допускается более 1%, исходя из соображений взрывобезопасности и защиты газового оборудования от коррозии.

Примеси. В виде примесей природный газ в основном содержит водяные пары, сероводород и пыль.

Концентрация водяных паров (Н2О) в природном газе, подаваемом бытовым и промышленным потребителям, не должна превышать 500 — 1000 г на 100 м3 природного газа.

Сероводород Н2 — бесцветный газ, имеющий запах испорченных яиц, является ядом и оказывает раздражающее действие на дыхательные пути и глаза.

Предельно допустимая концентрация H2S в воздухе помещений равна 0,1 мг/л. H2S — коррозионно-агрессивный газ.

Содержание H2S в природном газе после очистки на газовых промыслах не должно превышать 2 г на 100 м3 природного газа.

Содержание пыли не должно превышать 0,1 г на 100 м3 природного газа.

1. СЖИЖЕННЫЕ ГАЗЫ

Сжиженные газы, состоящие в основном из пропана (С3Н8) и бутана (С4Н10), получают на газобензиновых и нефтеперерабатывающих заводах. Сжиженный газ широко используют для газоснабжения сельской местности и районов, не подключенных к магистральным газопроводам. Хранятся жидкие газы в баллонах и емкостях, а перевозятся в цистернах.

Мелкие потребители (одно- и двухэтажные жилые строения, дачи) имеют для хранения жидкого газа баллоны, емкостью до 501 л каждый.

Крупные потребители (3 — 4-этажные жилые дома, столовые, рестораны; коммунальные предприятия, оздоровительные лагеря дома отдыха) имеют для хранения жидкого газа емкости объемом 2,2 и 4 м3, которые устанавливаются ниже уровня земли. Запас жидкого газа в баллонах и емкостях должен обеспечивать нормальное газоснабжение потребителей в течение 7 — 10 дней.

В емкостях и баллонах жидкий газ всегда представляет собой двухфазную систему. В верхней зоне емкости или баллона находится паровая фаза пропан-бутановой смеси, а в нижней зоне жидкая фракция, которая испаряется по мере отбора потребителями паровой фазы. Паровая фракция всегда представляет собой насыщенную смесь из С3Н8 и С4Н10. Упругость указанных газов (Рг) зависит от температуры наружного воздуха (для баллонов) или температуры грунта (для подземных емкостей). В табл. 1 показана зависимость упругости паров пропана и бутана от температуры.

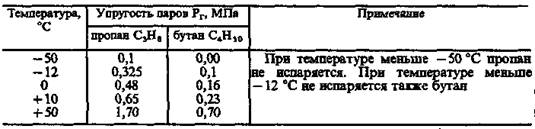

Таблица 1

В баллонах и емкостях (2,2 и 4 м3) упругость паровой фазы или фактическое рабочее давление должно быть не менее 0,035 МПа при плотности пропана ρ = 2 кг/м3, а для бутана ρ = 2,7 кг/м3. Для воздуха при нулевой температуре ρ = 1,29 кг/м3. Это значит, что при утечке паровой фазы жидкого газа из баллона будет наблюдаться явление газослива.

Сжиженные газы должны содержать H2S не более 5 г на 100 м3 паровой фазы, а запах их должен ощущаться при содержании паров H2S в воздухе в размере 0,5%.

Воспламенение газов. Воспламенение газов может происходить только в том случае, если их содержание в газовоздушной смеси находится в определенных пределах, которые называются пределами воспламеняемости или взрываемости.

Существуют верхний и нижний пределы воспламеняемости. Например, для метана нижний предел равен ~5% содержания его в газовоздушной смеси, а верхний ~ 15%. Вне этих пределов метановоздушные смеси не горят и не взрываются.При чрезмерно малом содержании горючего газа в газовоздушной смеси, например, метана менее ~5% теплоты от запального устройства оказывается недостаточно для доведения соседних слоев газовоздушной смеси до температуры воспламенения. В данном случае смесь оказывается «бедной». Она слишком разбавлена балластными компонентами (азотом и кислородом) и вообще не способна к воспламенению. Аналогичное явление происходит в газовоздушной смеси, когда имеется избыточное количество метана (более 15%). Здесь газовоздушная смесь получается «богатой», и для ее нормального воспламенения не хватает О2, который является окислителем. В табл. 2 показаны пределы воспламеняемости отдельных горючих газов.

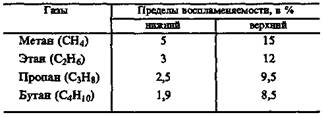

Таблица 2

Явления взрыва газов могут возникнуть при нарушении правил розжига переведенных на газ котлов, при негерметичных задвижках газовой аппаратуры и вышедшей из строя защитной автоматики. При этом толка и газоходы котлов могут заполниться взрывоопасной смесью. Если в такую газоопасную среду попадает источник воспламенения, то происходит взрыв.

При взрыве всего объема газовоздушной смеси масса ее тут же превращается в продукты сгорания. Последние, восприняв теплоту реакции взрыва, мгновенно расширяются и оказывают динамическое давление на стенки топки и газоходов. Максимальное давление, возникающее при взрыве смеси природного газа с воздухом, находится в пределах 0,44 — 0,75 МПа. Взрывная волна возникает в топке и распространяется по газоходам практически мгновенно, со скоростью примерно 1 км/с.
