Газовые сети города

2. ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ В ГОРОДАХ И ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ ПУНКТЫ

От газораспределительной станции (ГРС) природный газ подается в город.

В городах распределительные газопроводы делятся на:

а) газопроводы низкого давления, ρ до 3000 Па (300 мм вод. ст.);

б) газопроводы среднего давления, 3000 Па <ρ < 0,3 МПа;

в) газопроводы высокого давления 0,3<

;ρ<0,6 МПа — I ст.,0,6<ρ<1,2МПа — IIст.

Газопроводы низкого давления используются для газоснабжения жилых домов, общественных зданий и мелких коммунально-бытовых предприятий.

Газопроводы среднего и высокого давления (I ступени) служат для питания: ГРП, средних промышленных предприятий, коммунально-бытовых предприятий (бани, механические прачечные, хлебозаводы, крупные столовые и рестораны). Газопроводы высокого давления (0,6<ρ<1,2 МПа) снабжают газом в основном ТЭЦ, ГРЭС, крупные промышленные предприятия.

Схемы газоснабжения городов и рабочих поселков разделяются на одно-, двух и трехступенчатые. Для крупных городов применяются многоступенчатые схемы, одна из которых показана на рис. 1.

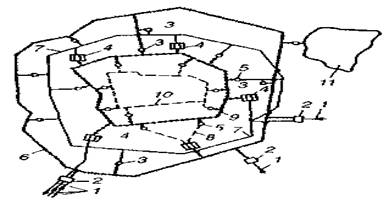

Рис. 1 Принципиальная схема газоснабжения большого города:

1-магистральные газопроводы, 2-газораспределительные станции (ГРС); 3 – контрольно-регулировочные пункты (КРП); 4 — газопроводы низкого давления, 5 - газорегуляторные пункты (ГРП), 6 — кольцо газопроводов высокого давления (2 МПа); 7 - кольцо газопроводов высокого давления 1,2 МПа; 8 — газопроводы высокого давления, 0,6 МПа; 9- кольцо газопроводов среднего давления, 0,3 МПа; 10 - перемычка, 11 —подземное хранилище газа

Выбор схемы газоснабжения определяется различными факторами, важнейшими из которых являются, размер города, плотность застройки города и концентрация промышленности в нем, перспектива газификации города.

В небольших городах или населенных пунктах с малым расходом газа осуществляется, как правило, одноступенчатая система низкого давления. В средних городах применяются главным образом двухступенчатые системы, а в крупных городах с населением примерно более 1 млн. чел жилыми массивами со зданиями от 5 до 12 этажей и большой концентрацией промышленности применяют многоступенчатые системы (рис. 1). Из магистрального газопровода газ поступает в газорегуляторную станцию, где давление снижается до 2 МПа (при наличии многоступенчатой схемы) и затем газ поступает в сеть высокого давления, которая в виде кольца окружает город. К этому кольцу через контрольно-регулировочный пункт присоединяется подземное газовое хранилище. Это хранилище и газораспределительная станция относятся к системе магистральных газопроводов. Городское газовое хозяйство начинается с кольца высокого давления 1,2 МПа, которое питается от нескольких контрольно-регуляторных пунктов. Затем через газорегуляторные пункты газ последовательно поступает в газопроводы с более низким давлением и наконец от сети низкого давления поступает в жилые дома, общественные здания и коммунально-бытовые предприятия.

В системе газоснабжения города особое место занимают (рис. 2) газорегуляторные установки.

В принципе все указанные редуцирующие установки построены по единому принципу. Газ среднего или высокого давления поступает в газораспределительные пункты и последовательно проходит по основной линии диафрагму (служит для учета потребляемого газа), задвижку, фильтр, предохранительно-запорный клапан, регулятор давления, задвижку и затем выходит в газовую сеть низкого давления. Предохранительно-запорный клапан и регулятор давления соединены с газопроводом низкого давления импульсными линиями. На выходе в сеть низкого давления устанавливается предохранительно-сбросной клапан. Оборудование газораспределительного пункта располагается в отдельно стоящем здании, выполненном из кирпича. Освещение здания естественное (через окна), а в ночное время электрическое во взрывоопасном исполнении. Отопление водяное от местных газовых установок (АГВ-80, АГВ-120) и т. д. Указанные источники тепла устанавливают в изолированном тамбуре. Температуру в помещении поддерживают не ниже 5 °С. Приточно-вытяжная вентиляция должна обеспечивать трехкратный обмен воздуха. Приток воздуха происходит через жалюзейную решетку, а вытяжка через дефлектор ЦАГИ и клапаны для регулирования тяги.

На рис. 3 показана схема шкафного регуляторного пункта, разработанного институтом Мосгазниипроектом. Размеры его 1000 х 1000 х 600 мм.

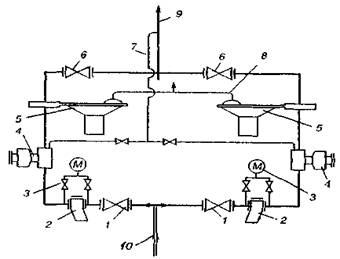

Рис.3. Схема шкафного регуляторного пункта:

1 — запорный кран; 2 — сетчатый фильтр; 3 — манометр;

4 - клапан - отсекатель; 5 — регулятор прямого действия;

6 — запорный кран; 7, 8 — импульсная линия; 9 - газовая

сеть низкого давления; 10 — газовая сеть среднего давления

Он крепится непосредственно к стене здания и состоит из двух одинаковых по исполнению газовых коммуникаций (левой и правой), отключенных друг от друга задвижками. Предположим, что газ с давлением 0,6 МПа входит снизу в левую линию шкафного регуляторного пункта. Тогда он последовательно проходит открытую задвижку, фильтр, предохранительный клапан — отсекатель, регулятор прямого действия и затем входит в сеть низкого давления (3000 Па). В том случае, если в сети низкого давления резко увеличивается значение ρ (больше 3000 Па), то срабатывает предохранительно-сбросной клапан и выпускает газ в атмосферу. Если значение ρ и в этом случае не приходит в норму, срабатывает клапан - отсекатель и подача газа в сеть низкого давления прекращается.

Правая линия шкафного регуляторного пункта, которая является зеркальным отражением левой, вводится в действие тогда, когда требуется прочистить фильтр или осмотреть другие узлы левой линии этой редуцирующей установки.

Газораспределительные установки работают по такому же принципу и устанавливают их в котельных различного рода промышленных предприятий.

Газораспределительные станции устанавливаются на конечном участке магистрального газопровода на входе в город. После газораспределительной станции давление газа может снижаться до величины, необходимой городу (2,0; 1,2; 0,6; 0,3 МПа).

3. УСТРОЙСТВО НАРУЖНЫХ ГАЗОПРОВОДОВ

Как правило, на территории городов и населенных пунктов газопроводы прокладываются в земле. Исключение составляют территории промышленных предприятий, где их можно прокладывать по эстакадам и различным переходам сверху проезжей части заводской автотрассы. Надземную прокладку газопроводов производят по наружным несгораемым стенам жилых и общественных зданий. По стенам жилых и общественных зданий допустима прокладка газопроводов с давлением не более 0,3 МПа.

Газопроводы высокого давления можно прокладывать только по сплошным стенам или над окнами верхних этажей производственных зданий. При пересечении надземных газопроводов с воздушными линиями электропередачи они должны проходить ниже линий электропередачи.
