Газовые сети города

Рис. 6. Конденсатосборники:

а — высокого давления, б — низкого давления;1—кожух, 2-внутренняя трубка, 3 — контакт, 4- контргайка, 5 — кран, 6-ковер, 7-пробка, 8-подушка под ковер железобетонная, 9- электрод заземления, 10 — корпус конденсатосборника, 11 - газопровод, 12- прокладка, 13 – муфта, 14-стояк.

которые устан

авливают в сетях низкого, среднего и высокого давления. В первом случае конденсат выкачивают насосом, во втором случае удаляют под давлением газа.

5. УСТРОЙСТВО ВНУТРИДОМОВЫХ ГАЗОПРОВОДОВ

Внутридомовые газопроводы служат для передачи природного газа от газорегуляторных пунктов к газовым приборам жилых домов (газовые плиты, быстродействующие или емкостные водонагреватели). Ответвления и дворовые разводки всегда рассматриваются как составная часть газооборудования жилых комплексов. В этих газопроводах поддерживается всегда низкое давление газа до 3000 Па. Газоснабжение жилых домов осуществляется от уличных газопроводов низкого давления. Цокольный ввод газопровода в здание показан на рис. 7.

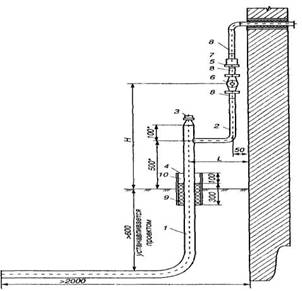

Рис. 7. Цокольный ввод газопровода в здание:

1 — цокольный отвод; 2 — отвод 90°; 3 — пробка; 4 — футляр; 5 — контргайка; 6 — кран; 7 — муфта; 8 — сгон; 9— просмоленная пакля; 10 — битум

Основными элементами системы газоснабжения дома является ответвления от городских (уличных) газопроводов, дворовые газопроводы, вводы, стояки, квартирные газопроводы.

Ответвления служат для подачи газа из уличного газопровода к дому. На тротуаре или у линии застройки домов на ответвлении обычно монтируется отключающее устройство. Если по ответвлению подача газа должна осуществляться в несколько точек подъездов или корпусов, то ответвление образует дворовую разводку. Подвальных разводов стараются избегать и от цокольного ввода по наружной стене здания проводят кольцевой газопровод, от которого он отпочковывается в лестничные клетки. Вводы могут устраиваться непосредственно в кухнях.

Газовые стояки служат в жилых домах для подачи газа в квартирные разводки. Стояки проходят через все этажи вертикально. Они выполняются только из стальных труб на сварке.

Прокладка стояков в жилых домах производится в кухнях. Все газовые стояки в верхней части должны заканчиваться пробками, после вывертывания которых через шланг производится продувка системы для удаления газовоздушной смеси при первичном пуске газа. Если стояк обслуживает 2 этажа и более, то у основания стояка должен быть установлен отключающий кран. В целях предотвращения повреждения газопроводов при осадке зданий, а также защиты стояков от коррозии в местах пересечения трубами междуэтажных перекрытий и лестничных площадок их необходимо прокладывать в футлярах (гильзах) большего диаметра. Нижний обрез футляра устанавливается заподлицо, снизу перекрытия, а верхний конец выводится на 5 см выше пола или лестничной площадки. Пространство между газопроводом и футляром заделывается просмоленном прядью с битумом, а сам футляр — цементом.

Квартирная разводка (рис. 8) служит для подачи газа от стояков к газовым приборам.

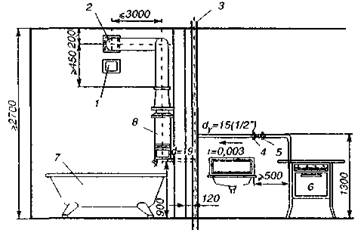

Рис. 8. Квартирная разводка газопровода:

1 — дверка для чистки газохода; 2 - ввод газохода; в дымовой канал; 3 - стояк газопровода; 4 — кран; 5 — сгон, б — газовая плита; 7 — ванна; 8 — быстродействующий газовый водонагреватель

Она состоит из квартирных вводов (при расположении стояков в лестничных клетках), разводящих газопроводов и опусков к приборам. Все разводящие линии прокладываются с уклоном не менее 0,001 к стояку и приборам. Опуски к приборам должны выполняться отвесно. Газопроводы разрешается прокладывать только по нежилым помещениям (кухни, коридоры). Перед каждым газовым прибором на опуске должен быть установлен кран. При открытой прокладке внутри помещения должны соблюдаться определенные расстояния от строительных конструкций.

Газопроводы не должны пересекать оконные и дверные проемы. В жилых зданиях газопроводы крепят к стенам с помощью крюков вбитых в стену. При диаметре трубы более 40 мм крепление газопроводов выполняют с помощью кронштейнов. Расстояние между опорами принимают примерно 2,5 м при диаметре трубы 15 мм; 3,5 м при диаметре трубы 25 мм; 5 м при диаметре трубы 50 мм. Зазор между трубами и стеной выполняют 2 см.

ЗАКЛЮЧЕНИЕ.

Приемка законченного строительством объекта системы газоснабжения, сооруженного в соответствии с проектом и требованиями СНиП 3.05.02 — 88, должна производиться приемочной комиссией в соответствии с действующими правилами. В состав приемочной комиссии включаются представители: заказчика (председатель комиссии), генерального подрядчика и эксплуатационной организации (предприятия газового хозяйства или газовой службы предприятия). Представители органов Госгортехнадзора Российской Федерации включаются в состав приемочной комиссии при приемке объектов, подконтрольных этим органам.

Генеральный подрядчик на каждый законченный строительством объект системы газоснабжения предъявляет приемочной комиссии в одном экземпляре следующую исполнительную документацию: комплект рабочих чертежей на строительство предъявляемого к приемке объекта с надписями, сделанными лицами, ответственными за производство строительно-монтажных работ, о соответствии выполненных в натуре работ этим чертежам или внесенным в них проектной организацией изменениям; сертификаты заводов-изготовителей или их копии, заверенные лицом, ответственным за строительство объекта на трубы, фасонные части и другие, которые использовались при строительстве; технические паспорта заводов-изготовителей или их копии на оборудование, узлы, соединительные детали, изоляционные покрытия, изолирующие фланцы, арматуру диаметром свыше 100 мм, а также другие документы, удостоверяющие качество оборудования; инструкции заводов-изготовителей по эксплуатации газового оборудования и приборов; строительный паспорт и протоколы проверки качества сварных стыков по формам СНиП 3.05.02 — 88; акт разбивки и передачи трассы (площадки) для подземного газопровода; журнал учета работ (для подземных газопроводов протяженностью свыше 100 м) — по требованию заказчика; акт приемки предусмотренных проектом установок электрохимической защиты (для подземных газопроводов); акты приемки скрытых и специальных работ, выполненных в соответствии с договором-подрядом для газораспределительных пунктов и котельных; акт приемки газооборудования для проведения комплексного опробования (для предприятий и котельных). Приемочная комиссия должна проверять представленную исполнительную документацию и соответствие смонтированной системы газоснабжения этой документации, требованиям СНиП 3.05.02 — 88 и «Правил безопасности в газовом хозяйстве» Госгортехнадзора РФ.

Приемка законченного строительством объекта системы газоснабжения оформляется актом, который подписывают представители генерального подрядчика, эксплуатационной организации и Госгортехнадзора РФ.
