Вспомогательный поршень 4 также перемещается вправо, и в конечном положении он нажимает на кольцо-защелку 5 и фиксирует тем самым плашки 10 в закрытом состоянии, что исключает самопроизвольное их открытие. Чтобы открыть от­верстие Г ствола, надо передвинуть плашки влево. Для этого управляющая жидкость должна быть подана под давлением в полость В, которая перемещает вспомогательный поршень 4 по

штоку 6 влево и открывает защелку 5. Этот поршень, дойдя до упора в главный поршень 3, передвигает его влево, тем са­мым раскрывая плашки. При этом управляющая жидкость, на­ходящаяся в полости £, выжимается в систему управления.

Плашки 10 превентора могут быть заменены в зависимости от диаметра уплотняемых труб. Торец плашек по окружности уплотняется резиновой манжетой 9, а крышка 1 — проклад­кой //. Каждый из превенторов управляется самостоятельно, но обе плашки каждого превентора действуют одновременно. Отверстия 8 в корпусе 7 служат для присоединения превентора к манифольду. Нижним торцом корпус крепится к фланцу устья скважины, а к верхнему его торцу присоединяется универсаль­ный превентор.

Как видно, плашечный превентор с гидравлическим управ­лением должен иметь две линии управления: одну для управ­ления фиксацией положения плашек, вторую для их перемеще­ния. Превенторы с гидравлическим управлением в основном применяют при бурении на море. В ряде случаев нижний пре­вентор оборудуется плашками со срезающими ножами для пе­ререзания находящейся в скважине колонны труб.

Универсальные превенторы

Универсальный превентор предназначен для повышения на­дежности герметизации устья скважины. Его основной рабочий элемент — мощное кольцевое упругое уплотнение, которое при открытом положении превентора позволяет проходить колонне бурильных труб, а при закрытом положении-—сжимается, вследствие чего резиновое уплотнение обжимает трубу (веду­щую трубу, замок) и герметизирует кольцевое пространство между бурильной и обсадной колоннами. Эластичность резино­вого уплотнения позволяет закрывать превентор на трубах различного диаметра, на замках и УБТ. Применение универ­сальных превенторов дает возможность вращать и расхажи­вать колонну при герметизированном кольцевом зазоре.

Кольцевое уплотнение сжимается либо в результате непо­средственного воздействия гидравлического усилия на уплот­няющий элемент, либо вследствие воздействия этого усилия на уплотнение через специальный кольцевой поршень.

Универсальные превенторы со сферическим уплотняющим элементом и с коническим уплотнителем изготовляет ВЗБТ.

Универсальный гидравлический превентор со сферическим уплотнением плунжерного действия (рис. XIII.4) состоит из корпуса 3, кольцевого плунжера 5 и кольцевого резинометал-лического сферического уплотнителя /. Уплотнитель имеет форму массивного кольца, армированного металлическими вставками двухтаврового сечения для жесткости и снижения износа за счет более равномерного распределения напряжений. Плун­жер 5 ступенчатой формы с центральным отверстием. Уплотни­тель / фиксируется крышкой 2 и распорным кольцом 4. Корпус, плунжер и крышка образуют в превенторе две гидравлические камеры А и Б, изолированные друг от друга манжетами плун­жера.

При подаче рабочей жидкости под плунжер 5 через отвер­стие в корпусе превентора плунжер перемещается вверх и об­жимает по сфере уплотнение / так, что оно расширяется к цент­ру и обжимает трубу, находящуюся внутри кольцевого уплот­нения. При этом давление бурового раствора в скважине будет действовать на плунжер и поджимать уплотнитель. Если в сква­жине нет колонны, уплотнитель полностью перекрывает отвер­стие. Верхняя камера Б служит для открытия превентора. При нагнетании в нее масла плунжер движется вниз, вытесняя жид­кость из камеры А в сливную линию.

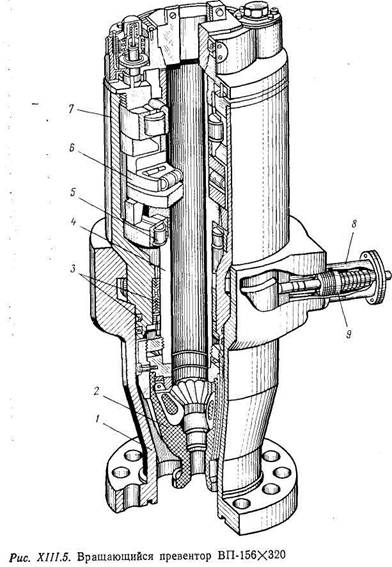

Вращающиеся превенторы

Вращающийся превентор применяется для герметизации устья скважины в процессе ее бурения при вращении и расхаживании бурильной колонны, а также при СПО и повышенном давлении в скважине. Этот превентор уплотняет ведущую тру­бу, замок или бурильные трубы, он позволяет поднимать, спускать или вращать бурильную колонну, бурить с обратной промывкой, с аэрированными растворами, с продувкой газо­образным агентом, с равновес­ной системой гидростатическо­го давления на пласт, опробо­вать пласты в процессе газо­проявлений.

II. Технологическая часть

1. Бурение нефтяных и газовых скважин

Ознакомление с приёмами ручной подачи долота, бурение с помощью регулятора подачи долота, обучение бурению ротором.

Когда долото подаётся на забой, на него необходимо создать определённую нагрузку. Эта операция выполняется с пульта бурильщика. Бурильщик при помощи так называемой кочерги осуществляет спуск инструмента, а затем постепенно, очень медленно разгружает вес с крюка на долото. Нагрузка на талевый канат определяется по индикатору веса. На индикаторе цена деления может быть различна. При подвешенной талевой системе, но ненагруженном крюке индикатор веса покажет значение, соответствующее весу талевой системы.

Нагрузка на долото должна быть равна не более 75% веса колонны УБТ. Например, имеется компоновка: 100 м УБТ и 1000 м бурильных труб. Пусть вес колонны УБТ составляет 150 кН, а вес колонны БТ – 300 кН. Суммарный вес БК в этом случае будет составлять 450 кН. Необходимо подать на забой приблизительно 2/3 веса УБТ, т.е. в данном случае 100 кН. Для этого колонна плавно опускается на 9 м (длина наращиваемой трубы) до забоя. Момент контакта долота с забоем определяется по индикатору веса: стрелка показывает уменьшение веса на крюке. После этого необходимо очень медленно растормаживать лебёдку и постепенно нагружать долото до тех пор, пока стрелка на индикаторе веса не покажет 35 т. Для более точного определения веса колонны служит вернер, т.к. на индикаторе массы не всегда может быть заметно колебание стрелки. Он показывает, сколько делений прошла стрелка на индикаторе веса, т.е. 3 деления вернера равны 1 делению индикатора массы.

Роторы применяют для передачи вращения колонне бурильных труб в процессе бурения, поддержания ее на весу при спускоподъёмных операциях и вспомогательных работах.

Ротор — это редуктор передающий вращение вертикально подвешенной колонне от горизонтального вала трансмиссии. Станина ротора воспринимает и передает на основание все нагрузки, возникающие в процессе бурения и при спускоподъемных операциях. Внутренняя полость станины представляет собой масляную ванну. На внешнем конце вала ротора, на шпонке, может цепное колесо или полумуфта карданного вала. При отвинчивании долота или для предупреждения вращения бурильной колонны от действия неактивного момента ротор застопоривают защелкой или стопор­ным механизмом. При передаче вращения ротору от двигателя через лебедку ско­рость вращения ротора изменяют при помощи передаточных меха­низмов лебедки или же путем смены цепных колес. Чтобы не свя­зывать работу лебедки с работой ротора, в ряде случаев при ротор­ном бурении применяют индивидуальный, т. е. не связанный с ле­бедкой, привод к ротору.
