Бурение нефтяных и газовых скважин

В работе комплекса механизмов типа АСП-ЗМ1, АСП-ЗМ4. АСП-ЗМ5 и АСП-ЗМ6 используются ключ АКБ-ЗМ2 и пневмати­ческий клиновой захват БО-700 (кроме АСП-ЗМ6, для которого применяется захват ПКРБО-700).

Подготовка трубы к затаскиванию, установка элеватора на ротор, снятие его с ротора, посадка труб на клинья

Перед тем, как затаскивать трубы на буровую, необходимо произвести визуальны

й осмотр тела трубы и резьб. Для точного анализа вызывается бригада дефектоскопистов, которые с помощью приборов устанавливают пригодность труб для использования на буровой. Кроме того, нужно по мере надобности зачистить резьбовые соединения труб, а затем смазать их графитовой смазкой или солидолом. После этого трубы доставляются на приёмные мостки.

Во время бурения бурильные трубы одна за одной затаскиваются с мостков к ротору при помощи вспомогательной лебёдки. Затем доставленная труба навинчивается на колонну, и происходит дальнейшее углубление забоя на длину наращенной трубы.

Подъём и спуск бурильных труб в целях замены сработавшегося долота состоит из одних и тех же многократно повторяемых операций. Причём к машинам относятся операции подъёма свечи из скважин и порожнего элеватора. Все остальные операции являются машинно – ручными или ручными требующими затрат больших физических усилий. К ним относятся:

· при подъёме: посадка колонны на элеватор; развинчивание резьбового соединения; установка свечи на подсвечник; спуск порожнего элеватора; перенос штропов на загруженный элеватор и подъём колонны на высоту свечи; AAAAAAAAAAAAAAAAAAAAAAAAAAA

· при спуске: вывод свечи из-за пальца и с подсвечника; навинчивание свечи на колонну; спуск колонны в скважину; посадка колонны на элеватор; перенос штропов на свободный элеватор. Устройства для захвата и подвешивания колонн различаются по размерам и грузоподъемности.

Обычно это оборудование вы­пускается для бурильных труб размером 60, 73, 89, 114, 127, 141, 169 мм с номинальной грузоподъемностью 75, 125, 140, 170, 200, 250, 320 т. Для обсадных труб диаметром от 194 до 426 мм приме­няют клинья четырех размеров: 210, 273, 375 и 476 мм, рассчитан­ные на грузоподъемность от 125 до 300 т.

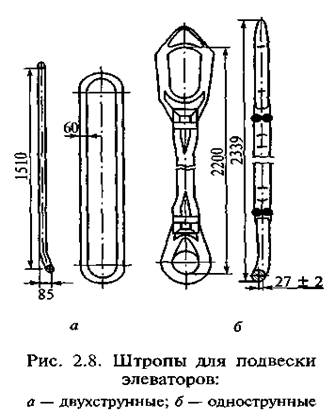

Элеватор служит для захвата и удержания на весу колонны бу­рильных (обсадных) труб при спускоподъемных операциях и дру­гих работах в буровой. Применяют элеваторы различных типов, отличающиеся размерами в зависимости от диаметра бурильных или обсадных труб, грузоподъемностью, конструктивным использованием и материалом для их изготовления. Элеватор при помощи штропов подвешивается к подъемному крюку.

Клинья для бурильных труб используют для подвешивания бу­рильного инструмента в столе ротора. Они вкладываются в конус­ное отверстие ротора. Применение клиньев ускоряет работы по спускоподъемным операциям. В последнее время широко приме­няются автоматические клиновые захваты с пневматическим при­водом типа ПКР (в этом случае клинья в ротор вставляются не вручную, а при помощи специального привода, управление кото­рым внесено на пульт бурильщика).

Для спуска тяжелых обсадных колонн применяют клинья с не разъемным корпусом. Их устанавливают на специальных подкладках над устьем скважины. Клин состоит из массивного корпуса воспринимающего массу обсадных труб. Внутри корпуса находится плашки предназначенные для захвата обсадных труб и удержания их в подвешенном состоянии. Подъем и опускание плашек осуществляется поворотом рукоятки в ту или другую сторону вокруг клина, что достигается наличием наклонных исправляющих вырезов в корпусе, по которым при помощи рычага перекатываются ролики плашек.

Проверка замковой резьбы, свинчивание БТ с помощью ключей АКБ, докрепление и раскрепление замковых соединений с помощью ключей УМК

В процессе СПО приходится многократно наворачивать и отворачивать трубы. Для упрощения этих операций на буровой находится специальное оборудование. Для свинчивания и развинчивания бурильных и обсадных труб вменяется специальный инструмент. В качестве такого инструмента используют различные ключи. Одни из них предназначаются для свинчивания, а другие — для крепления и открепления резьбовых соединений колонны. Обычно легкие круговые ключи для предварительного свинчивания рассчитаны на замки одного диаметра, а тяжелые машинные ключи для крепления и открепле­ния резьбовых соединений — на два, а иногда и более размеров бурильных труб и замков.

Для наворота труб вручную используется цепной ключ. Он состоит из рукоятки и цепи с закрепляющим устройством. Для захвата трубы цепь оборачивается вокруг неё и фиксируется на верхней части рукоятки. Работа цепным ключом очень трудоёмкая, поэтому используют другое оборудование.

Автоматический буровой ключ АКБ предназначен для механизированного свинчивания и навинчивания труб. Пульт управления им находится на посте бурильщика и оснащён двумя рычажками: один из них управляет движением самого ключа к ротору и обратно и механизмом захвата трубы, а с помощью другого происходит свинчивание труб. АКБ значительно упрощает процесс СПО.

Операции крепления и открепления резьбовых соединений бу­рильных и обсадных колонн осуществляются двумя машинными ключами УМК; при этом один ключ (задерживающий) — неподвиж­ный, а второй (завинчивающий) — подвижный. Ключи подве­шивают в горизонтальном положении. Для этого у полатей на специальных «пальцах» укрепляют металлические ролики и через них перекидывают стальной тартальный канат или одну прядь талевого каната. Один конец этого каната прикрепляется к под­веске ключа, а другой — к противовесу, уравновешивающему ключ и облегчающему переме­щение ключа вверх или вниз.

При спуске бурильных и утяжеленных бурильных труб в скважину резьбовые соединения следует докреплять машинными и автоматическими ключами, контролируя зазор между соединительными элементами и соблюдая по показаниям моментомера величину допустимого крутящего момента, установленную действующей инструкцией.

Осмотр и обмер БТ и УБТ, установка БТ на подсвечник, наворачивание и отворачивание долот

Перед началом бурения необходимо произвести осмотр всех труб, находящихся на буровой. Особое внимание нужно уделить проверке резьбовых соединений. Резьба на бурильных трубах в процессе эксплуатации изнашивается, поэтому периодически нужно замерять длину резьбы и её диаметр. Делается это с помощью рулетки. Допускаемые отклонения в размерах резьбы составляют 3-4 мм. Для проверки размера труб используются специальные шаблоны. Диаметр каждого шаблона соответствует определённому диаметру труб.

В процессе углубления забоя бурильная колонна постоянно наращивается. Для этого бурильная труба затаскивается с мостков при помощи вспомогательной лебёдки к ротору, цепляется элеватором и затем навинчивается на резьбу посаженной на клинья трубы.

Когда необходимо произвести подъём колонны, трубы отвинчиваются свечами для сокращения времени СПО. В этом случае необходимо поднять верхний конец трубы над столом ротора, посадить её на клинья и закрепить на элеваторе. Затем колонна поднимается на высоту свечи, сажается на клинья, свеча отвинчивается ключом АКБ, заводится верховым и полуверховым рабочим за палец и ставится на подсвечник. После того, как необходимые операции произведены (смена долота, КНБК), происходит спуск колонны свечами до пробуренной глубины.
