Привод специальный

Содержание

Техническое задание

Введение

1. Кинематический расчет привода

2. Расчет тихоходной передачи

3. Расчет промежуточной передачи

4. Расчет быстроходной передачи

5. Компоновка редуктора

6. Расчет валов

7. Подбор подшипников качения

8. Расчет соединений

9. Подбор и расчет упругой муфты

Заключение

>Техническое задание

Спроектировать специальный привод:

Срок службы – 5 лет;

Кгод=0,7;

Ксут=0,8;

Рвых=16кВт;

nвых=80;

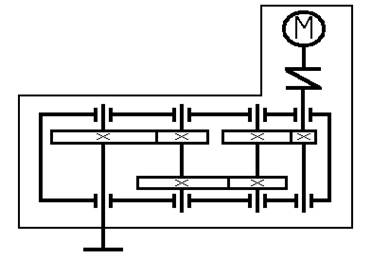

Рисунок 1

Рисунок 2

Введение

Привод специальный служит для обеспечения вращательного движения с заданными характеристиками: Рвых=16кВт и nвых=80. Движение в нем передается от электродвигателя АИР 160М2, через упругую втулочно-пальцевую муфту к редуктору, в котором оно преобразуется в движение с требуемыми параметрами – частотой вращения и крутящим моментом. Двигатель и редуктор установлены и закреплены на специально сконструированной сварной раме, изготовленной из стального проката стандартного профиля. В целях безопасной эксплуатации привода вращающаяся с большой скоростью соединительная муфта снабжена защитным кожухом. Привод устанавливается в цехе и крепится к полу фундаментными болтами.

Применение МУВП обусловлено простотой её конструкции, простотой изготовления и ремонта (удобством замены упругих элементов).

Редуктор выполнен по развернутой схеме, что обеспечивает большое передаточное отношение. Применение цилиндрической зубчатой передачи с косыми зубьями повышает плавность работы, увеличивает нагрузочную способность, уменьшает контактные напряжения и износ. Осевое смещение колес регулируется втулками.

В качестве опор быстроходных валов выбраны роликовые подшипники в силу свободного размещения приливов под подшипниковые гнезда (они имеют меньшие габариты при той же грузоподъемности).

Смазка редуктора – картерная: вращающиеся зубчатые колеса разбрызгивают масло, которое затем конденсируется на стенках корпуса, стекает по стенкам и смазывает подшипники.

Для контроля зацепления в крышке корпуса предусмотрен люк, для выравнивания давления внутри и снаружи редуктора – отдушина, для слива масла – сливное отверстие. Все соединения снабжены уплотнителями для герметичности редуктора.

1. Кинематический расчет привода

1.1 Подбор электродвигателя

1. Определим потребную мощность электродвигателя

кВт

2. Определим общее передаточное отношение привода

3. Требуемая частота вращения

об/мин

4. Подберем электродвигатель по мощности и оборотам

Э/д 160М2/2940 :

кВт

об/мин

5 Уточним число оборотов выходного вала

об/мин

x < 6 %

1.2 Определение частот вращения и вращающих моментов на валах

1 Определим числа оборотов валов привода

об/мин

об/мин

об/мин

об/мин

Определим вращающие моменты на валах привода

Нм

Нм

Нм

Нм

2. Расчет тихоходной передачи

Предварительно выберем материал:

- колеса 48 – 53 HRC ( среднее 51 HRC)

- шестерни 50 – 56 HRC ( среднее 53 HRC)

2.1. Межосевое расстояние

Предварительное значение:

где: К=6 (для твердости больше 45 HRC)

U=3,15 - передаточное отношение

Т =681,3 Нм - вращающий момент на шестерне

мм

Окружная скорость:

м/с

класс точности 9 (передача низкой точности)

Уточним предварительное значение межосевого расстояния:

Где: (для косозубых передач)

-коэффициент ширины колеса (при несимметричном расположении колес)

- коэффициент нагрузки

-коэффициент, учитывающий внутреннюю динамику нагружения

- коэффициент, учитывающий неравномерность нагружения по длине контактных линий

(т.к.)

- коэффициент, учитывающий приработку звеньев (для 51HRC)

- коэффициент распределения нагрузки между зубьями

Допускаемое контактное напряжение для зубьев шестерни и колеса
