Проектирование двигательной установки и элементов конструкции второй ступени баллистической ракеты с ЖРД

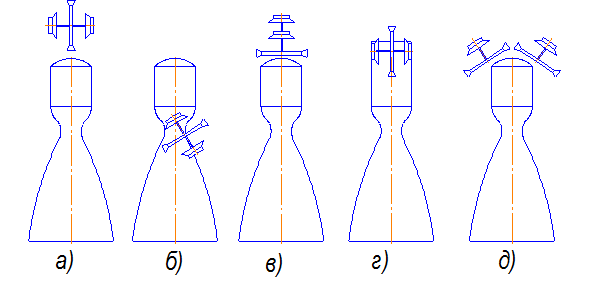

Рис. 1.5. Схемы размещения ТНА относительно камеры двигателя

1.7 Система зажигания

Воспламенение компонентов, поступающих в КС – ответственный момент пуска двигателя. Система зажигания должна гарантированно обеспечить воспламенение топлива во время выхода на рабочий режим.

В зависимости от используемого топлива,

типа двигателя и условий эксплуатации зажигание бывает (для несамовоспламеняющихся топлив):

- химическое;

- пиротехническое;

- электроискровое.

Химическое зажигание происходит за счёт самовоспламенения пускового горючего с окислителем, используемым в двигателе, после чего в КС подаются основные компоненты топлива. Схемы исполнения этого метода достаточно надёжны и отработаны, _ей_я_твют осуществлять многократный запуск в полёте.

Пиротехническое зажигание осуществляется с помощью пирозапального устройства (ПЗУ). Мощный факел из продуктов пиротехнического заряда воспламеняет смесь основных компонентов, поступающих через форсуночную головку. Пиротехническое зажигание надёжно, отличается простотой. Электрическая мощность, необходимая для срабатывания пиропатронов, невелика. Но такая система зажигания требует повышенной предосторожности во избежании случайного срабатывания при регламентных проверках заправленной ракеты. Главный недостаток – однократность запуска.

Электроискровое зажигание производится с помощью пусковой электрической свечи. Схема используется преимущественно при запуске кислородно – водородных двигателей. Данный способ допускает многократное включение, может быть использован после длительного хранения двигателя, достаточно прост и безопасен.

С учётом приведённых характеристик различных способов зажигания, остановим свой выбор на химическом зажигании с использованием пускового топлива.

1.8 Характеристика топлива

В современном ракетостроении наиболее широкое применение получили двухкомпонентные жидкие ракетные топлива, состоящие из двух раздельно хранящихся компонентов: окислителя и горючего. Такие топлива наиболее опробованы на практике, а, следовательно, относительно безопасны в эксплуатации; дают возможность широкого выбора компонентов, что позволяет получать высокие значения удельного импульса тяги.

Требования к компонентам жидких ракетных топлив в значительной мере определяются назначением летательного аппарата (ЛА). В зависимости от его назначения различны требования к характеристикам топлива.

Представленное в дипломном проекте топливо “АК + керосин” является:

- азотнокислым;

- высококипящим;

- токсичным;

- стабильным;

- коррозионноактивным.

Большое преимущество данного топлива в том, что оно не дефицитно для отечественных ресурсов, обеспечивает безопасность при эксплуатации, имеет низкую стоимость и возможность утилизации в народном хозяйстве.

Энергетическая характеристика топлива представлена в табл. 1.2.

Физико-химические характеристики окислителя и горючего приведены в табл. 1.3.

Таблица №1.2

Энергетическая характеристика топлива

Таблица №1.3

Физико-химические характеристики окислителя и горючего
