Разработка технологического процесса изготовления передней крышки водомасляного радиатора

Ф.11-5920а

Дубл.

Взам.

Подл.

4

ЯГТУ 050500.62-014 КП

05

КЭ

Дубл.

Взам.

Подл.

1

Разраб.

Назаров

ЯГТУ 050500.62-014 КП

Пров.

Моднов

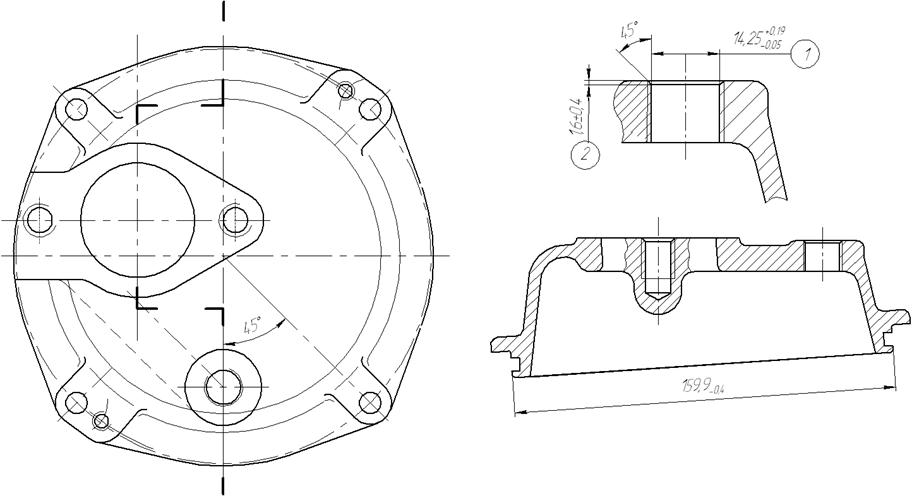

Крышка водомасляного радиатора передняя

142

83

06

Н.Контр.

Моднов

Наименование операции

Материал

Вертикально-фрезерная

Твердость

ЕВ

МД

Профиль и размеры

МЗ

КОИД

Оборудование, устройство ЧПУ

Обозначение программы

Вертикально-фрезерный станок мод. 6Р12

То мин.

Тв мин.

Тп.з.

Тшт.

СОЖ

Р

ПИ

D или В

L

t

i

S

n

V

О 01

Проверить обработкой торец фланца, выдерживая размер 1(880,435)

02

1 0,1 125

Т 03

ПР Приспособление пневматическое

04

05

ВИ Оправка

06

07

РИ Фреза торцовая Ø100 ВК8

08

09

СИ Контрольное приспособление

10

ОК
