Разработка технологического процесса изготовления передней крышки водомасляного радиатора

Ф.11-5920а

Дубл.

Взам.

Подл.

3

ЯГТУ 050500.62-014 КП

04

КЭ

Дубл.

Взам.

Подл.

1

Разраб.

Назаров

ЯГТУ 050500.62-014 КП

Пров.

Моднов

Крышка водомасляного радиатора передняя

142

83

05

Н.Контр.

Моднов

Наименование операции

Материал

Радиально-сверлильная

Твердость

ЕВ

МД

Профиль и размеры

МЗ

КОИД

Оборудование, устройство ЧПУ

Обозначение программы

Радиально-сверлильный станок мод. 2А53

То мин.

Тв мин.

Тп.з.

Тшт.

СОЖ

Эмульсия

Р

ПИ

D или В

L

t

i

S

n

V

О 01

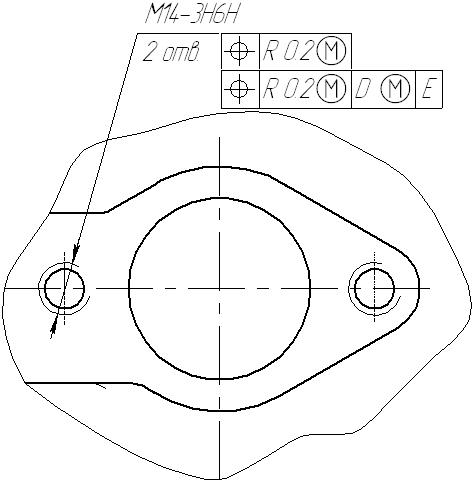

1. Сверлить отверстие в бобышке напроход, выдерживая размер 1(Ø14,25)

02

13 7,2 1 0,2 850 35

Т 03

ПР Приспособление пневматическое

04

05

ВИ Патрон; Втулка

06

07

РИ Сверло Ø14,25 Р18

08

09

СИ Пробка Ø14,25

10

ОК
