Нелинейные и линейные модели биполярного транзистора

Минимальное значение IК = IК0 соответствует IБ = -IК0 . Поэтому в диапазоне IБ = 0…-IК0 БПТ в схеме с ОЭ управляется отрицательным входным током.

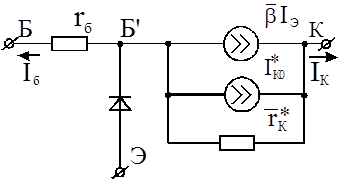

Уравнению (9) отвечает нелинейная модель БПТ в схеме с ОЭ (рис. 2). Она, как и предыдущая модель, не отражает сдвига входных характеристик вследствие эффекта Эрли, что несущественно в режиме большого сигнала.

Малосигнальная Т-образная модель Б

ПТ в схеме с ОБ (рис.3, а) вытекает из нелинейной модели (см. рис.1, б). В ней исключен генератор постоянного тока IК0 ; введено дифференциальное сопротивление rК коллекторного пере-

хода; эмиттерный Д заменен дифференциальным сопротивлением rЭ; обратная связь по напряжению отражена генератором mЭКUК ; коэффициент является комплексной величиной; введены емкости СЭ и СК переходов.

В общем случае дифференциальный коэффициент передачи эмиттерного тока отличается от интегрального и с учетом (4) имеет вид

. (10)

Но эти отличия в большинстве случаев невелики, и на практике часто полагают .

Дифференциальное сопротивление эмиттерного перехода в активном режиме описывается выражением

, (11)

из которого следует: при UЭ = 0 (IЭ = 0) ().

Дифференциальное сопротивление

(А – постоянный коэффициент, зависящий от свойств Т) обусловлено эффектом модуляции толщины базы, который тем сильнее, чем меньше |UК | и больше удельное сопротивление базы. В случае маломощных БПТ значения rК лежат в пределах от сотен до тысяч килоом.

Коэффициент внутренней обратной связи по напряжению

(B > 0 – постоянный коэффициент, зависящий от свойств Т) характеризует влияние напряжения UК на напряжение UЭ из-за модуляции толщины базы и имеет отрицательный знак, так как увеличение |UК | уменьшает эмиттерное напряжение. Обычно параметр |mЭК| имеет малые значения порядка 10–6…10–4, что означает слабое смещение входныххарактеристик при изменении коллекторного напряжения. Иногда отрицательную обратную связь в БПТ отражают в модели не генератором mЭКUК, а диффузионным сопротивлением rБд базы, включенным последовательно с ее объемным сопротивлением rБ . При этом

.

В общем случае каждая из емкостей СК , СЭ переходов состоит из диффузионной (СКд , СЭд) и барьерной (СКб , СЭб) составляющих. Учитывая, что в активном режиме эмиттерный переход смещен в прямом направлении, а коллекторный – в обратном, с допустимой погрешностью можно положить: СЭ = СЭд ; СК = СКб . Емкости СЭд и СКб определяются так же, как в Д. Коллекторная емкость СК , шунтируя большое сопротивление rК , существенно влияет на работу Т, начиная с десятков килогерц. Наоборот, емкость СЭ обычно учитывают на частотах, превышающих десятки мегагерц.

Частотно-временные характеристики коэффициента a передачи, в основном определяемые динамическими свойствами коэффициента c переноса, задают комплексным коэффициентом передачи тока в схеме с ОБ:

, (12)

где – граничная частота коэффициента передачи тока в схеме с ОБ;

tD – среднее время пролета носителей (см. подраз. 1.2).

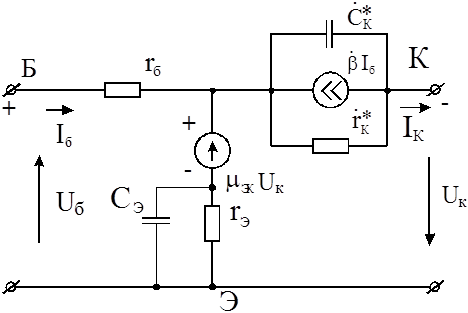

Малосигнальная Т-образная модель БПТ в схеме с ОЭ (рис.3, б) вытекает из соответствующей нелинейной модели (см. рис.2). В нее, в отличие от схемы с ОБ, входит дифференциальный коэффициент

передачи базового тока, который с учетом (11) равен

.(1.21)

Его динамические характеристики задают присутствующим в модели комплексным коэффициентом , вытекающим из соотношений:

, (13)

где – граничная частота коэффициента передачи тока в схеме с ОЭ.

В области высоких частот () , где – предельная частота коэффициента усиления тока, соответствующая значению . При этом в справочниках чаще приводят значения параметра , а не , что связано с бόльшим удобством измерения. Иногда дают значения параметра – максимальной частоты генерации (наибольшая частота, на которой способен работать Т в схеме автогенератора при оптимальной обратной связи). Приближенно , где – постоянная цепи обратной связи, характеризующая частотные и усилительные свойства Т, его устойчивость к самовозбуждению. Параметры () и в формуле выражены соответственно в мегагерцах и пикосекундах.

В схеме с ОБ при заданном токе IЭ приращение выходного напряжения падает полностью на коллекторном переходе (сопротивлением rБ пренебрегаем). В схеме с ОЭ при заданном токе IБ приращение напряжения UК распределяется между обоими переходами. В результате изменение тока IК сопровождается равным изменением тока IЭ (рис.3, а, б). Учитывая это и полагая дополнительно СК = 0, с помощью (12) приходим к операторному уравнению для приращений, откуда при имеем
