Пеленгатор постановщиков активных помех

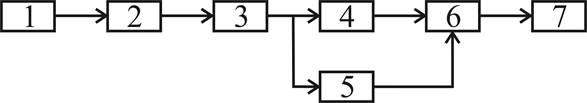

Рисунок 1 - Структурная схема прототипа.

U

а)

t

U

б)

t t

U

в)

t

height=148 src="images/referats/11172/image005.jpg"> U

г)

t

U

д)

t

U

е)

t

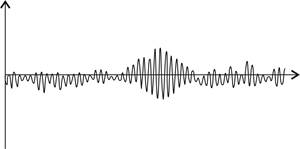

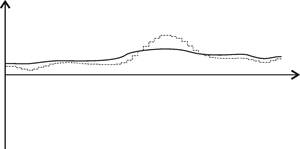

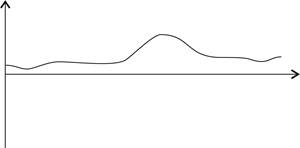

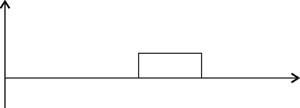

Рисунок 2 - Эпюры выходных сигналов: а) с антенны; б) с приемника;

в) с детектора-интегратора; г) с блока памяти; д) с блоков памяти и усреднения усиления; е) с устройства сравнения.

2. Формула изобретения прототипа.

Амплитудный пеленгатор для постановщиков активных помех, содержащий последовательно соединенные антенну, приемник и детектор-интегратор, а также блок сравнения, к выходу которого подключен счетно-решающий блок, отличающийся тем, что с целью обеспечения однозначности пеленга при минимальном заданном уровне ложных тревог, в него дополнительно введены блок памяти и блок усреднения усиления, включенные параллельно к выходу детектора-интегратора, выходы которых подсоединены к входам блока сравнения.

3. Дерево целей и средств.

Дерево целей и средств позволяет представить устройства пеленгации и сопровождения цели, как комплекс различных приборов, подразделяемых на активные и пассивные – по наличию источника излучения, на обладающие подвижной или неподвижной антенной – по конструкции и на амплитудные, частотные и фазовые – по принципу действия, а также используется для анализа и решения противоречий.

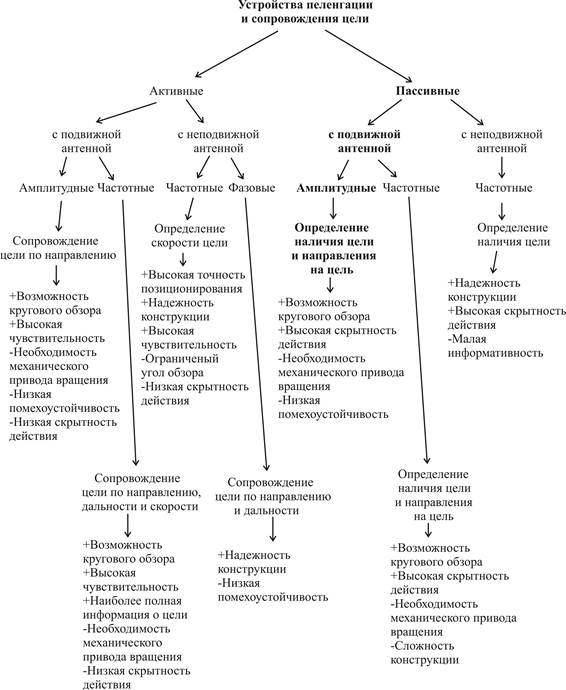

Рисунок 3 – Дерево целей и средств.

4. Противоречия. Решение противоречий.

Основным недостатком прототипа является неизбежное снижение чувствительности при снижении задаваемого уровня ложных тревог. Это объясняется тем, что пеленгация осуществляется лишь по одному признаку – амплитуде входного сигнала.

Целью нового устройства является повышение чувствительности при сохранении прежнего уровня ложных тревог.

Поставленная цель достигается тем, что в пеленгатор ПАП, содержащий антенну, приемник, детектор-интегратор, блок памяти, блок усреднения усиления, устройство сравнения, счетно-решающий блок, дополнительно введен блок проверки частоты, в состав которого входят последовательно соединенные усилитель, блок синхронизации фазы, источник опорного колебания, первый детектор, первый сумматор, второе устройство сравнения, а также второй сумматор, входы которого подключены к выходам усилителя и источника опорного колебания, а выход подключен через второй детектор ко второму устройству сравнения, вход усилителя подключен к выходу антенны, второй вход блока синхронизации фазы подключен к выходу первого устройства сравнения, выход второго блока сравнения подключен к входу счетно-решающего блока.

В том случае, если частоты входного сигнала и опорного колебания совпадут, сигналы на входах второго устройства сравнения станут практически равными, и на счетно-решающий блок будет подан сигнал об успешной пеленгации (логическая единица). Если частоты входного сигнала и опорного колебания не совпадут, то сигналы на входах второго устройства сравнения будут сильно различаться и на счетно-решающий блок будет подан сигнал о том, что запеленгованный источник сигнала не является ПАП (логический ноль).

Таким образом, противоречие устранено – возможно принятие однозначного решения о пеленге при высокой чувствительности пеленгатора.

5. Описание работы нового устройства.

На выходе антенны 1 имеется некоторый сигнал, представляющий собой стационарный релеевский случайный процесс с резким увеличением амплитуды колебаний и упорядочением частоты в момент пеленга (рис.5, а). Сигнал попадает на приемник 2, где происходит усиление и удаление угловой модуляции (рис.5, б).

Далее сигнал проходит через детектор-интегратор 3, строящий огибающую амплитуды (рис.5, в). С выхода детектора-интегратора 3 сигнал поступает в блок 4 памяти, где запоминается через промежутки времени t, значительно меньшие времени поворота антенны на всю ширину диаграммы направленности (рис.5, г), и в блок 5 усреднения усиления, где за некоторый промежуток времени T, включающий в себя t, и значительно больший формируется среднее значение напряжения. Наличие блока 5 усреднения усиления позволяет снизить вероятность ложных тревог, обусловленных случайными выбросами диаграммы направленности. Сигналы с блока 4 памяти и блока 5 усреднения усиления сравниваются между собой (рис.5, д) в первом устройстве сравнения 6, и при превышении сигналом с блока 4 памяти значения сигнала с блока 5 усреднения усиления на выходе первого устройства сравнения 6 формируется сигнал, свидетельствующий о наличии пеленга (рис.5, е) в виде прямоугольного импульса, середина которого соответствует точному моменту пеленга.

Сигнал с антенны 1 также поступает на усилитель 15, не теряя угловой модуляции проходя через него (рис.5, ж). Блок 14 синхронизации фазы, получая сигнал с выхода первого устройства сравнения 6, запускает источник опорного колебания 13 синфазно с входным сигналом (рис.5, з). Сигнал от источника опорного колебания 13, пройдя через первый детектор 12, складывается в первом сумматоре 11 с сигналом детектора-интегратора 3 и поступает на вход второго устройства сравнения 8 (рис.5, к, кривая I). В сумматоре 10 складываются сигналы усилителя 15 и источника опорного колебания 13, а затем детектируются вторым детектором 9 и поступают на вход второго устройства сравнения 8. Сигнал с выхода первого сумматора 11 по мощности всегда равен сумме мощностей сигналов на его входах, т. к. на его входы поступают уже продетектированные сигналы. Сигнал с выхода второго сумматора 10 равен по мощности сумме сигналов на его входах только в том случае, если сигналы на его входах обладают одинаковой частотой и синфазны (т. е. наблюдается явление резонанса) (рис.5, и). Для обеспечения синфазности сигналов одинаковой частоты на входах второго сумматора 10 служит блок синхронизации фазы 14. Равное (или близкое в пределах допустимой погрешности) значение сигналов на входах второго устройства

сравнения 8 (рис.5, к) означает успешную пеленгацию ПАП. Сильно различающееся значение сигналов на входах второго устройства сравнения 8 означает, что запеленгованный источник сигнала не является ПАП.

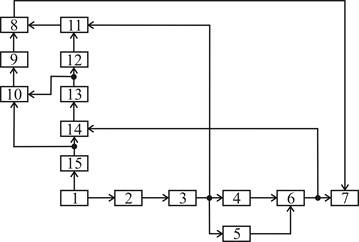

Рисунок 4 - Структурная схема нового устройства.

U U

а) ж)

t t

U

б) U
