Удаление загрязнений с оптических и механических деталей. Сборка зеркал и призм в оправах

Рис.4.

4) симметричность свободных отверстий деталей относительно оси системы; 5) наклон изображения в пределах допуска; 6) при установке деталей между объективом и сеткой центрировку системы в допуске; 7) разрешающую силу (при сборке призм).

Наиболее просто собираются неподвижные зеркала и призмы наблюда

тельных труб (рис. 5 а и б), установленные перед объективом в параллельных пучках лучей.

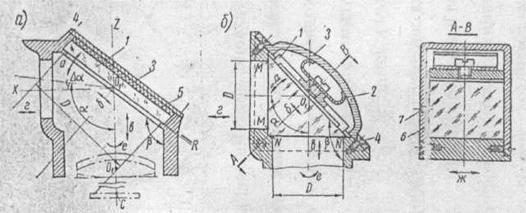

Зеркала кладутся на опорные плоскости R корпуса и прижимаются к ним крышкой 3 - посредством четырех или трех винтов4 либо плоской пружиной А (рис 6, б).

Рис.5.

Иногда между зеркалом и крышкой помещают картонную или пресс-шпановую прокладку 5 (рис 4, а). Аналогично собираются призмы, например при помощи прижимной планки 1, пружины 2 и крышки 3 (рис 4, б).

Перёмещение зеркал по стрелкам в, б, г для узлов, представленных на рис. 4, не вызывает какой-либо деюстировки прибора. Поворот зеркала по стрелке а вызывает постоянную ошибку угла , которая для наблюдательных труб не имеет значения, а для прицельных может быть учтена при установке нуля шкалы углов, прицеливания при пристрелке оружия. В-этом же случае перемещения деталей могут привести к срезанию наклонных пучков лучей.

Поворот зеркала вокруг оси Z вызывает наклон изображения. Все юстировочные повороты и смещения зеркала могут быть осуществлены только припиловкой опорных поверхностей оправы или установкой прокладок (например, 6, рис. 4, разрез АВ) между этими поверхностями и оптическими деталями. Это нежелательно, так как в условиях эксплуатации прибора, например при тряске, прокладка может сместиться, а прибор разъюстироваться.

Рис.6.

При установке деталей после объектива (рис. 5) поворот деталей по стрелке а и смещения по стрелкам в и г приводят к децентрировке системы и параллаксу. Поворот деталей относительно оси Z (по стрелке е) приводит к наклону изображения.

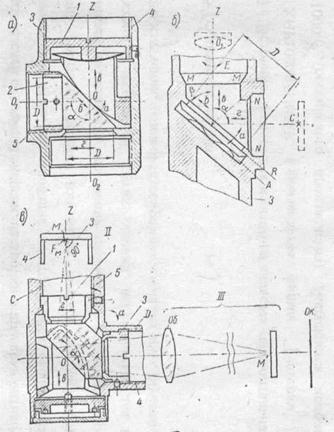

На рис. 5 а, б, в показаны соответственно узлы крепления простой - прямоугольной призмы, плоского зеркала и прямоугольной крышеобразной призмы. Узлы позволяют центрировать призмы путем изменения положений втулок 1 и 2 в корпусе 3 в направлении стрелок в и г (рис. 5, а). Поворот вокруг оси Z может быть осуществлен только при помощи введения прокладок между деталью и корпусом и обычно в данных узлах не производится.

Юстировку наклона изображения в приборах с большим числом зеркал или призм, используемых в лабораторных условиях, удобно производить зеркалом 1 или призмой 2 (рис. 6), которые могут менять наклон отражающей грани. Это достигается поворотом оправы 3 призмы при помощи трех винтов 4, наклоняющих винт 5 с шаровой головкой па нужный угол е относительно неподвижной крышки б корпуса призмы. Величина наклона ограничивается величиной зазора между винтом 5 и отверстием в крышке 6.

Центрировка зеркала или призмы в оправе может быть осуществлена различными методами. Простейший способ центрировки выполняется при помощи двух трубок I и II (рис. 7, a) без объективов и окуляров, ввинчиваемых в базовые резьбы 5 и 4 корпусов 3 и 5 призмы (рис. 5, а и в). Трубки имеют сетки А, В и С, находящиеся на конечных расстояниях от юстируемой призмы (или зеркала). Сетка 1 имеет черный кружок; па сетке 2 нанесено черное кольцо; сетка 3 имеет, также черное кольцо диаметром, промежуточным между диаметром чёрного кружка и кольцом сетки 2.

Рис.7.

Центры колец сеток и черного кружка должны быть точно центрированы. На расстоянии 250 мм наилучшего зрения от сетки 3 в трубке II имеется диафрагма К, в плоскости которой помещается зрачок глаза наблюдателя. Если призма (пли зеркало) установлена правильно, то при наблюдении в трубку II кружок сетки С и кольца сеток А и В будут концентричны друг другу. При смещении детали по стрелкам в и г и наклоне по стрелке а концентричность колец нарушается.

Описанный метод центрировки не очень точен и не позволяет оценивать количественно величину децентрировки детали. Оптические приспособления позволяют избежать указанных недостатков.

Удобно комбинированное оптическое устройство, позволяющее определять и наклон и параллельное смещение зеркала или призмы (рис. 8). Вместо сетки 1 трубки II (рис. 7, в) в трубке I (рис. 8, а) устанавливается зеркало 2 с маркой Е в центре Микроскоп I (рис. 7,в) заменяется автоколлимационной трубкой II с объективной насадкой М, имеющей круглое отверстие (рис. 8, а). При освещении сетки трубки II в торец лучи выйдут из объектива параллельными пучками и, пройдя отверстие в насадке отразятся от юстируемого зеркала А В и зеркала 2 (рис. 8, а).

При правильной установке зеркала (положение АВ) отраженные лучи (две стрелки) соберутся в фокусе окуляра трубки и марка С сетки совместится с ее автоколлимационным изображением .

При наклоне зеркала (положение А'В') на угол лучи (три стрелки) будут направлены на зеркало 2 не под углом и, отразившись от него, дадут в плоскости сетки 3 трубки автоколлимационное изображение С", смещенное относительно марки С на величину Д. При юстировке призмы автоколлимационное изображение С’ марки С можно получить и непосредственно от ее передней грани без использования зеркала 2. Однако яркость блика бывает обычно недостаточна.

Рис. 8.

При параллельном смещении зеркала (положение А'В' па рис. 8,б) параллельные лучи, идущие через отверстие в насадке М, не дадут смещения изображения С’ относительно марки С, но лучи, проходящие насадку М, выйдут из нес сходящимся пучком, повторяя схему рис. 7, в. Передний фокус F насадки М должен быть совмещен с маркой Е сетки 2. При правильном положении зеркала (положение АВ) лучи после отражения от зеркала дадут изображение Е' марки Е в центре С.

Сборка вращающихся призм

К вращающимся призмам относятся призмы, которые при работе, прибора могут поворачиваться относительно вертикальной оси на 360°, обеспечивая круговой обзор местности при неподвижном положении глаза наблюдателя. Принципиально круговой обзор может быть осуществлен вращением только одной прямоугольной призмы. Однако поворот се относительно оси вращения (ось Z) вызывает наклон изображения, для устранения которого в оптическую систему прибора вводят дополнительную призму.

Выравнивание изображения осуществляется двумя призмами - Дове (рис. 6) и Пехана. Как известно, призма, Дове разворачивается в плоскопараллельную пластинку, наклонную оси системы. При установке призмы за объективом в непараллельных лучах призма вносит аберрации, не симметричные оси системы и которые невозможно компенсировать аберрациями линз симметричными оси. Поэтому призма Дове ставится всегда в параллельном ходе лучей либо перед объективом, либо между линзами оборачивающей системы с параллельным ходом между ними.
