Расчет кардиографа

Поэтому произведем пересчет числа разрядов с учетом коэффициента подавления помех по формуле:

Принимаем количество разрядов nш = 6.

По условию точности нужно 8 разрядов. К1107 ПВ2 с 8-разрядным выходным кодом, Tпрб = 100 нс, Рпот = 2,5 Вт

2.4.2 Разработка общих параметров многоканального цифрового кар

диографа

1) Определим число дискретных выборок m за одну секунду при цифровом преобразовании сигнала кардиограммы по одному отведению:

целесообразно выбрать так, чтобы было удобно отсчитывать текущее время, т.е. кратное 50 Гц.

2) Определяем число точек Кт цифрового преобразователя приходящихся на один короткий зубец ЭКГ с длительностью τ = 0,05 сек.:

3) Определяем величину временного интервала Тп на ЭКГ между выполняемыми преобразованиями на одном отведении согласно формуле:

4) Находим частоту fп задающего генератора при числе отведений l = 2:

при этом период сигнала задающего генератора Тг снижается с ростом числа отведений l и составляет:

5) Оценим время τпр, необходимое для выполнения цифрового преобразования в одной точке ЭКГ:

где: τацп =100 нс - время преобразования схемой АЦП;

τозу =300 нс - время обращения к ОЗУ;

τлс= с - время преобразования логическими схемами;

где: - число ИМС логики;

- время задержки сигнала на одной схеме.

6) Максимальное число выборок Nв цифрового преобразования за одну секунду или максимальная частота преобразования составляет:

7) Максимальная частота преобразования по одному отведению при l = 2:

Эта частота достаточно велика и превышает выбранную в требуемую частоту преобразования.

2.4.3 Расчет количества ИМС ОЗУ

Число разрядов кода = 6;

Частота преобразования по одному отведению fп = 450 Гц

Определяем время Тан записи:

Определяем количество N1 цифровых n-разрядных слов, которые нужно записать в ОЗУ по одному отведению, или число строк:

Для записи ЭКГ нескольких пациентов Кп = 4:

При этом по одному отведению потребуется организация памяти типа с общим объемом Ф1:

Выбираем ИМС памяти типа К537 РУ8А с организацией Ф1=2Кх8

Определяем общий объем памяти по всем отведениям:

6) Определяем число корпусов:

2.5 Синтез логического устройства и его реализация

где:

Заданная функция

Составляем карту Карно из трех переменных:

Рисунок 2.7 - Карта Карно.

После упрощения функции получаем

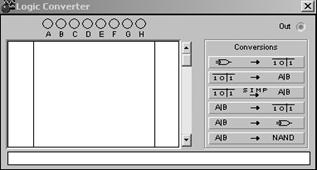

Для проведения проверки и построения структурной схемы логического устройства прибегнем к помощи программы Electronics Workbench, а точнее устройства Logic Converter, внешний вид которого показан на рис.2.8

Рисунок 2.8 - Внешний вид Logic Converter

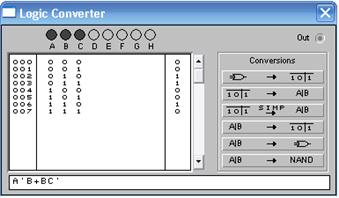

1) Проводим проверку упрощения функции сделанную с помощью карт Карно, для этого в Logic Converter вводим исходную функцию для составления таблицы истинности (рис.2.9):

Рисунок 2.9 - Построение таблицы истинности в Logic Converter

2) Производим упрощение логической функции с помощью Logic Converter (рис.2.10):

Рисунок 2.10 - Упрощение логической функции в Logic Converter

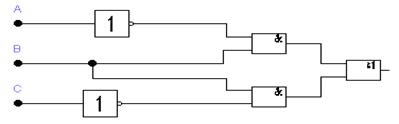

После нажатия кнопки Logic Converter строит схему на разнотипных элементах (рис.2.11)

Рисунок 2.11 - Структурная схема логического узла

По условию задания, к курсовому проекту заданы ИМС серии ТТЛ типа КМ 555. Выберем ИМС типа КМ555ЛИ1, содержащую четыре элемента 2И, и КМ555ЛН2, содержащую шесть элементов НЕ, и КМ555ЛЛ1, содержащую четыре элемента 2ИЛИ, рис 2.12:
