Сооружение штольни в горной местности

Техническая характеристика ВВ аммонал «Скальный №3»

Показатель

Ед. изм

Значение

Работоспособность

см3

450

Плотность

г/см3

1

Материал оболочки патрона



Бумага

Диаметр

мм

36

Масса

грамм

250

Длина

мм

250

Погрузочные машины предназначены для механизации погрузки горной массы в вагонетки при проведении горных выработок.

Для погрузки разрыхлённой взрывом породы, мы будем применять погрузочные машины ковшового типа, на колёсно-рельсовам ходу, и имеющие сравнительно небольшие размеры и специально приспособленные для работы в стеснённых условиях подземной выработки. Машины на колёсно-рельсовом ходу имеют хорошую маневренность, но требуют непрерывного наращивания рельсовых путей.

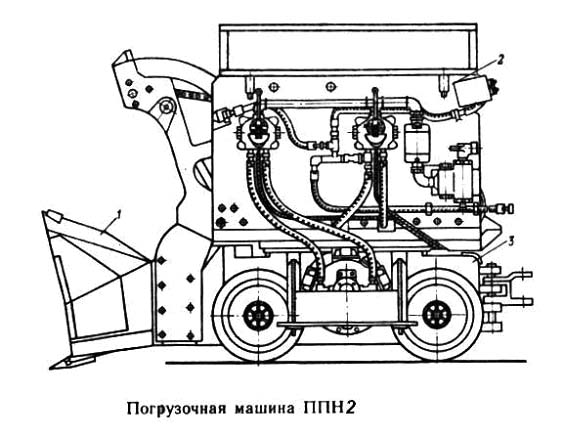

Погрузка породы будет производится породопогрузочной машиной ковшового типа ППН-2.

Техническая характеристика породопогрузочной машины ППН – 2

Техническая производительность

м3/мин

1,2

Вместимость ковша

м3

0,32

Мощность двигателя

кВт

26,5

Фронт погрузки

м

2,5

Габариты:

мм



ширина с подножкой



1320

высота рабочая



2350

высота в транспортном положении



1600

длина с опущенным ковшом



2550

длина с поднятым ковшом



1730

Скорость

м/с

1,8

Масса машины

тонн

4,7

Учитывая длину выработки, процесс обмена гружёных вагонеток на порожние будет осуществлятся вагоноперестановщиком. Вагоноперестановщик распологаем на расстоянии от погрузмашины не менее длины поезда. Для установки вагонопестановщика в выработке сооружаем нишу. В нише размещается порожняя вагонетка, которая подается к погрузмашине после загрузки и удаления предыдущей. Переносим эти обменные средства через 50м

Техническая характеристика рудничной вагонетки ВГ – 1,3

Вместимость кузова, м3

1,3

Допустимая нагрузка, кН

23

Колея , мм

600

Жёсткая база, мм

550

Габариты: мм



· длина

2000

· ширина

880

· высота

1300

Тип сцепки

звеньевая

Диаметр колеса, мм

300

Масса порожней вагонетки, т

0,62

Для откатки породы принимаем аккумуляторный электровоз 4,5АРП2М.

Техническая характеристика аккумуляторного электровоза 4,5АРП2М.

Масса

т

4,5

Сцепной вес

кН

45

Ширина колеи

мм

600

Двигатель:



тип



ЭДР-7

число

шт

2

мощность

кВт

12

напряжение

В

80

Тяговое усилие в режиме

кН

7,5

Скорость движения

км/час

6,4

Жёсткая база

м

0,9

Размеры:

мм



длина по буферам



330

ширина



1000

высота



1300

Тип аккумуляторной батареи



66ТНЖШ-300

Энергоемкость батареи

кВт*ч

24,5
