Сооружение штольни в горной местности

Проверочный расчёт мощности потребляемой электродвигателем привода вентилятора ВМ-4М

Р = (QН * hТ.Н)/1000h = (2,03*926)/1000*0,7 = 2,7 кВт

По произведенным расчётам мощности видно, что тип и марка вентилятора выбраны правильно, а установленные на вентиляторах двигатели обеспечивают их нормальную работу.

Составление паспорта проветривания.

Проветривание горизонтальных горн

ых выработок, их проведение осуществляется в соответствии с паспортом проветривания. Паспорт проветривания составляется руководителем горных работ и утверждается главным инженером экспедиции или партии. Все работающие в выработке должны быть ознакомлены с паспортом под роспись.

В текстовой части паспорта 6 разделов:

Первый раздел: Характеристика выработки.

- наименование выработки………… штольня

- глубина заложения от поверхности……. 300 м

- площадь поперечного сечения в свету 6,8 м2

- длина проветриваемой выработки……700м

Второй раздел: Характеристика системы проветривания.

1. Способ проветривания – комбинированный.

2. Расход воздуха поступающего к забою (м3/с)

Q ³ 1,43*QВС = 1,43*4,32 = 6,2 м3/с

3. Производительность вентилятора, работающего на нагнетание (м3/с)

QН = 2,03 м3/с

4. Производительность вентилятора, работающего на всасывание (м3/с):

QВС = 4,32 м3/с

5. Средняя скорость воздушного потока в выработке в 25 метрах от забоя (м3/с). Количество воздуха, проходящего по выработке в 25 метрах от забоя (м3/с):

QВП = Q – QН = 6,2 – 2,03 = 4,17

Скорость движения воздуха в 25 метрах от забоя:

n = QВП/S = 4,17/6,8 = 0,6 м/с

6. Количество вентиляторов в системе проветривания – 2 шт.

7. Общая мощность вентиляторов, кВт: 16,7

8. Максимальный расход взрывчатых веществ (кг/м3):

q = qц/V = 78,5/13,6 = 5,77

qц = 78,5кг - расход ВВ на один цикл;

V = 6,8*2 = 13,6 м3- объём взорванной породы за цикл.

Третий раздел: Характеристика вентиляционных трубопроводов.

1. Назначение трубопровода:

- для подачи воздуха нагнетательным вентилятором;

- для подачи воздуха всасывающим вентилятором.

2. Материал вентиляционных труб:

- для нагнетательного трубопровода - МУ;

- для всасывающего трубопровода - листовая сталь.

3. Диаметр вентиляционных труб, м:

- гибкие - 400 мм;

- металлические - 600 мм.

4. Способ соединения звеньев:

- гибкие - пружинящими стальными кольцами;

- металлические - фланцевым болтовым соединением с прокладкой в стыке.

5. Способ подвески трубопроводов в выработке:

- гибкие к тросу, протянутому по выработке;

- металлические - при помощи подвесок.

Четвёртый раздел: Характеристика вентиляторов.

1. Марка вентиляторов:

- работающего на нагнетание - ВМ-4М;

- работающего на всас - ВМ-8М.

2. Производительность (при проектной протяжённости), м3/с:

- работающего на нагнетание - 2,03 м3/с;

- работающего на всас – 4,32 м3/с.

3. Депрессия при проектной протяжённости (Па)

- работающего на нагнетание - 926 Па;

- работающего на всас - 2057 Па.

4. Диаметр рабочего колеса, мм:

- ВМ – 4М – 398 мм;

- ВМ – 6М – 800 мм.

5. Мощность электродвигателя:

- ВМ – 4М – 4 кВт;

- ВМ – 8М – 55 кВт.

Пятый раздел: Режим работы системы в случае пожара.

(излагаются мероприятия согласно плану ликвидации аварии)

Шестой раздел: Дополнительные сведения о средствах и способах проветривания и борьбы с запылённостью воздуха в призабойном пространстве.

1. Интенсивная вентиляция.

2. Бурение шпуров с промывкой водой.

3. Орошение водой поверхности призабойного пространства выработки (длиной 20 метров) перед выниманием. Поверхность выработки орошать за 30 минут до взрывания. Расход воды на 1 м2 выработки 1,5 – 1,8 л.

4. Для подавления пылегазового облака при ведении взрывных работ устанавливать водяные завесы в 20 м от забоя. Для создания водяных завес используются два конусных туманообразователя ТК – 1.

Техническая характеристика ТК – 1

Расход воды, л/мин……………………………23÷43

Расход воздуха, м3/мин………………… .1,2÷3,4

Диаметр оросительного факела, м ……… .2,5

Угол раствора факела, градус …… ……90

Дальнобойность, м

- активная………………… …………….8

- максимальная………………… ……… .13

- масса, кг ………………… ………… …0,72

5. Орошение водой взорванной породы до и во время погрузки при помощи механических разбрызгивателей.

6. Использование средств индивидуальной защиты – респираторов.

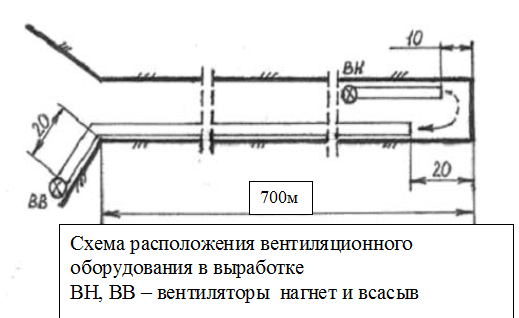

В графической части паспорта проветривания схемой проветривания на плане выработки в масштабе 1:100 и поперечный разрез выработки в масштабе 1:50.

Даются также эскизы монтажа вентилятора и способы подвески трубопроводов.

6. Расчёт параметров процесса уборки и транспортировки породы

Расчёт складывается из определения эксплуатационной производительности уборки и продолжительности уборки.

Эксплуатационная производительность ковшовой машины при собственно погрузке породы с использованием перегружателя, снижающего простои из-за маневров.

Коэффициент разрыхления породы ориентировочно определим из выражения:

КР = 0,16*f1/2 + 1,34 = 1,99

Объём породы, подлежащей уборке в цикле, составит:

При буровзрывном способе проведения выработок уборка породы занимает до 30 % времени проходческого цикла и на него приходится значительная часть всех трудовых затрат.

Определим эксплуатационную производительность породопогрузочной машины в данных условиях:

, где

- коэффициент, учитывающий крупность кусков породы (менее 300 мм);

- техническая производительность породопогрузочной машины;

- скорость при замене гружёных вагонеток на порожние с помощью электровоза;

- вместимость кузова вагонетки;

- коэффициент заполнения вагонетки;

nв =- число вагонеток под погрузкой;

l =50м- среднее расстояние от забоя выработки до пункта обмена вагонеток;

.

QЭ = 60/[1/1,2 + 2 + 2*50/(85*1,3*0,9*1)] = 15,6

Продолжительность уборки породы в цикле составит:

ТУ = Vп/QЭ + tп.з. = 13,6/15,6 + 0,1 = 0,97ч

tп.з. = 0,1ч - затраты времени на выполнение подготовительно-заключительных операций при погрузке породы.

Расчёт локомотивной откатки:
