Проектирование первичной сети связи на железнодорожном участке

Важно заметить, что устройство УС обеспечивает установление соединений как на телефонной сети, так и на сети передачи данных.

2.2 Способы построения цифрового коммутационного поля

В основу построения цифрового коммутационного поля заложена ступень временной коммутации (СВК), обозначаемая буквой Т (Time - время). Кроме СВК, цифровое КП может включать в себя ступень пространственной комму

тации (СПК), для которой принято обозначение S (Space - пространство). Структура цифрового КП зависит от требуемой емкости АТС. В учрежденческих АТС чаще используется структура типа Т или T-S-T, в станциях большой емкости - типа T-S-S-T, T-S-S-S-T. Возможны другие структуры, из которых следует выделить кольцевую структуру.

Структура типа Т представляет собой одну ступень временной коммутаций, включающей такие обязательные узлы, как речевое запоминающее устройство (РЗУ) и управляющую память (УП). В РЗУ хранится закодированная речевая информация, а в УП - информация о соединениях между канальными интервалами трактов приема.

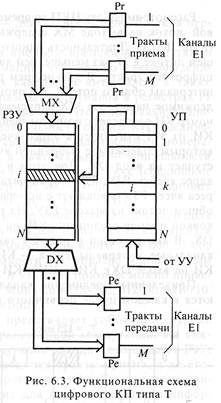

На рис. 6.3 представлена функциональная схема цифрового КП (ЦКП), обеспечивающего соединения между канальными интервалами М цифровых первичных трактов приема. Коммутационное поле включает в себя: РЗУ, имеющее N ячеек памяти; УП с таким же количеством ячеек памяти; мультиплексор (MX), имеющий М входов и один выход; демультиплексор (DX), имеющий один вход и М выходов; регистры приема (Рг) и передачи (Ре) сигналов. Количество ячеек речевого ЗУ соответствует общему количеству канальных интервалов М цифровых трактов: N= Мх31 (счет ячеек идет от нуля). Емкость ячейки РЗУ соответствует длине содержимого одного КИ, равной одному байту.

Управляющая память получает от управляющего устройства станции и хранит данные о соединениях между канальными интервалами цифровых трактов приема и передачи. Управляющая память управляет чтением информации из РЗУ. Мультиплексор MX объединяет цифровые входящие потоки от регистров Рг и передает объединенный поток на вход записи РЗУ. Демультиплексор DX принимает с выхода РЗУ объединенный поток и разделяет его на М исходящих потоков, передаваемых на регистры Ре. MX и DX производят операции с однобайтными словами в параллельном коде.

Регистры Рг производят преобразование сигналов, поступающих по цифровым трактам, из последовательного кода в параллельный. Регистры Ре производят обратное преобразование. В каждый регистр записывается один байт данных.

3. Цифровая автоматическая телефонная станция «Протон» серии «Алмаз»

3.1 Общие сведения

Цифровые автоматические телефонные станции “Протон-CCC” (далее ЦАТС) предназначены для работы на телефонных сетях общего пользования, в том числе цифровых сетях интегрального обслуживания (ЦСИО), а также на ведомственных (технологических) сетях различных отраслей промышленности и ведомств.

ЦАТС, произведенные на предприятии-изготовителе, соответствует требованиям технических условий:

ЦАТС применяются на ведомственных и выделенных телефонных сетях в качестве:

- учрежденческо-производственных станций (УПАТС);

- транзитных станций.

На сельских и городских телефонных сетях в качестве:

- учрежденческо-производственных АТС (УПАТС, МУАТС);

- подстанций ГТС, опорных, опорно-транзитных, транзитных АТС;

- сельских АТС (ОС, УС, ЦС, УСП).

ЦАТС может использоваться на нерайонированных, районированных без узлообразования, на сетях только с УВС, на сетях с УВИС, на комбинированных телефонных сетях. При этом может использоваться трех-, четырех-, пяти-, шести-, семизначная или смешанная нумерация. Возможна организация наложенной сети со своим планом нумерации. Также обеспечивается возможность передачи АОНа при международной связи до 15-ти знаков.

ЦАТС обеспечивает возможность установления следующих видов связи:

- автоматическая внутренняя связь между всеми абонентами станции;

- автоматическая исходящая связь с абонентами других станций;

- автоматическая входящая связь от абонентов других станций с поиском вызываемого абонента по плану нумерации;

- автоматическая входящая связь с абонентами других станций с поиском вызываемого абонента по таблице наведения либо с помощью оператора;

- транзитная связь между входящими и исходящими соединительными линиями;

- автоматическая исходящая связь к вспомогательным и справочно-информационным службам;

- исходящая автоматическая и полуавтоматическая зоновая, междугородная и международная связь;

- входящая автоматическая и полуавтоматическая зоновая, междугородная и международная связь;

- полупостоянная коммутация;

- производственные виды связи (факсимильная связь, передача телеинформации, диспетчерская связь);

- передача данных.

Электрические параметры абонентских и соединительных линий

Аналоговые абонентские линии

ЦАТС обеспечивает работу при включении аналоговых абонентских линий со следующими параметрами:

- собственное затухание абонентской линии на частоте 800 Гц не более 9 дБ;

- величина переходного затухания между цепями двух абонентских линий на ближайшем к ЦАТС конце на частоте 800 Гц не менее 69,5 дБ;

- сопротивление шлейфа АЛ, включая сопротивление телефонного аппарата и блокиратора: до 1800 Ом (для обычных аппаратов), 5000 Ом (для удаленных аппаратов с усилителями);

- емкость между проводами и между каждым проводом и землей не более 1,0 мкФ;

- сопротивление изоляции между проводами или между каждым проводом и землей не менее 20 кОм.

Физические соединительные линии, включаемые в ЦАТС

Параметры физических трехпроводных СЛ и заказно-соединительных линий (ЗСЛ) по постоянному току:

- сопротивление каждого разговорного провода не более 1500 Ом;

- сопротивление провода “С” не более 1500 Ом (для АТС ДШ не более 700 Ом при включении без комплекта);

- сопротивление утечки между проводами или между каждым проводом и “землей” не менее 50 кОм;

- емкость между проводами или между каждым проводом и “землей” не более для: СЛ, ЗСЛ - 1,6 мкФ, СЛМ - 1,3 мкФ.

Параметры физических трехпроводных междугородных линий (СЛМ) по постоянному току:

- сопротивление каждого разговорного провода при связи по СЛМ </= 1000 Ом;

- сопротивление провода “С” не более 1500 Ом (для АТС ДШ не более 700 Ом при включении без комплекта);

- сопротивление утечки между проводами или между каждым проводом и “землей” не менее 150 кОм;

- емкость между проводами или между каждым проводом и “землей” не более 1,3 мкФ.

Цифровые соединительные линии

ЦАТС обеспечивает устойчивую работу по соединительным линиям, оборудованным цифровой аппаратурой со скоростями передачи 2048 кбит/с и 1024 кбит/с.

Оборудованием ЦАТС обеспечивается возможность подключения следующих типов линий между оборудованием подключения трактов ИКМ-30 и оборудованием цифровых систем передачи:
