Проектирование первичной сети связи на железнодорожном участке

3. Буферная память (БП), необходимая для хранения содержимого канальных интервалов трактов приема и передачи канала Е1 с целью обеспечения синхронизации цифровых потоков внутри станции и в линейном тракте.

4. Мультиплексор (MX) и демультиплексор (DX), служащие для введения и выделения канального интервала сигнализации (например, КИ16) из потока 2048 кбит/с.

5. Периферийное управляющее у

стройство ПУУрк1, обеспечивающее: прием и передачу сигнальной информации по одному из каналов ЕО (например, КИ-16); обмен сигнальной информацией с ЦУУ. В ПУУрк1 может также происходить преобразование межстанционной и внутристанционной (между ПУУPR1 и ЦУУ) систем сигнализации. ПУУ PR1 может работать с одной из систем сигнализации по выделенным или по общему каналам сигнализации.

6. Устройство синхронизации (УС), обеспечивающее выделение и введение синхросигналов во входящий поток. В случае внешней (принудительной) синхронизации данной станции со стороны встречной АТСЦ от УС к ЦБС передаются тактовые синхросигналы. Передача синхросигналов от ЦБС к УС происходит при любом режиме синхронизации.

Интерфейс BRI служит для включения в станцию цифровых абонентских линий со стандартными точками SQ ИЛИ UQ В соответствии со стандартами сети ISDN. В состав интерфейса входят аналогичные по сравнению с PRI функциональные устройства/.

Центральное сигнальное устройство служит для обмена управляющей информацией между ЦУУ и всеми ПУУ с использованием внутристанционных сигнальных каналов ЕО, входящих в каналы Е1. Как показано на рисунке, для таких каналов ЕО могут использоваться КИО и КИ16. Управляющая информация передается в обе стороны через ЦКП. При этом внутристанционные сигнальные каналы ЕО со стороны устройств ПУУ скоммутированы через ЦКП по постоянной схеме с соответствующими каналами ЕО, входящими в каналы Е1, включенные в ЦСУ. С помощью буферов приема (БПР) и передачи (БПД) происходит накопление управляющей информации.

Блок ЦБС вырабатывает станционные синхросигналы, поступающие к различным устройствам станции. Этот блок включает в себя задающий генератор тактовых импульсов, служащий для формирования цифровых потоков внутри станции. Блок ЦБС может работать в автономном или принудительном режиме.

К внешним устройствам, связанным с ЦУУ, относятся: автоматизированное рабочее место оператора по техническому обслуживанию (АРМто); накопитель на соответствующем носителе; система тарификации вызовов и другие. АРМто обеспечивает контроль и управление работой станции и создается на базе персонального компьютера.

В ряде учрежденческих АТС связь между устройствами ПУУ и ЦУУ осуществляется по выделенным двусторонним внутристанционным каналам передачи данных, а не через ЦКП. В этом случае, обычно, обмен данными происходит по протоколу HDLC в режиме «ведущий-ведомый» (master-slave).

В цифровые абонентские линии включаются цифровые телефонные аппараты, принципиально отличающиеся от аналоговых аппаратов, рассмотренных в разделе 2.

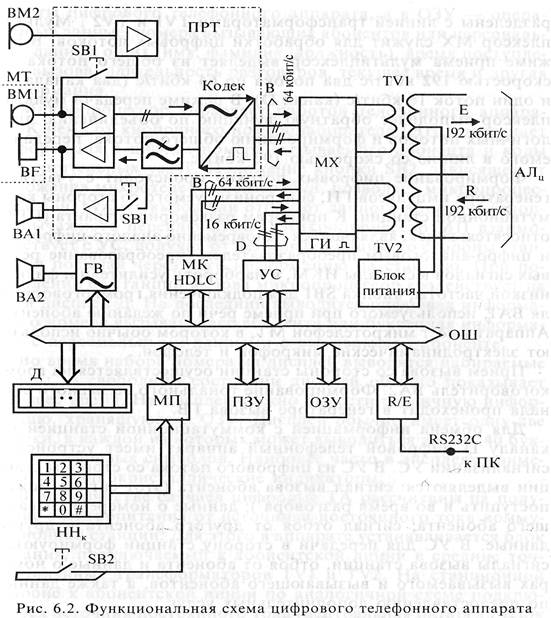

На рис. 6.2 Приведена функциональная схема цифрового телефонного аппарата, позволяющего по одному каналу. В передавать речевую информацию, а по второму - обмениваться данными.

Аппарат включается в четырехпроводную абонентскую линию с интерфейсом S0 через выводы R (прием) и Т (передача). Приборы телефонного аппарата гальванически разделены с линией трансформаторами TV1 и TV2. Мультиплексор MX служит для обработки цифровых потоков. В режиме приема мультиплексор выделяет из общего потока со скоростью 192 кбит/с два потока по 64 кбит/с (два канала В) и один поток 16 кбит/с (канал D).

Формирование цифровых потоков происходит с участием генератора импульсов ГИ, синхронизируемого со стороны коммутационной станции. К приборам разговорного тракта (ПРТ) относятся: кодек, являющийся одновременно аналого-цифровым и цифро-аналоговым преобразователем; усилители и фильтр низкой частоты; кнопка SB1 для подключения громкоговорителя ВА1, используемого при приеме речи по желанию абонента. Аппарат имеет микротелефон МТ, в котором обычно используют электродинамические микрофон и телефон.

Прием вызова со стороны станции осуществляется на громкоговоритель ВА2. Формирование тонального вызывного сигнала происходит в генераторе вызова ГВ.

Для обмена информацией с коммутационной станцией по каналу D цифровой телефонный аппарат имеет устройство сигнализации УС. В УС из цифрового потока со стороны станции выделяются: сигнал вызова абонента; данные о номере вызывающего абонента; сигнал отбоя от другого абонента и другие данные. В УС для передачи в сторону станции формируются сигналы вызова станции, отбоя от абонента и данные о номерах вызываемого и вызывающего абонентов, а также данные по предоставлению дополнительных услуг.

Цифровой телефонный аппарат имеет микропроцессорный набор, состоящий из микропроцессора (МП), постоянного (ПЗУ) и оперативного (ОЗУ) запоминающих устройств. Обмен информацией внутри микропроцессорного набора, а также с другими устройствами цифрового телефонного аппарата, происходит через общую шину (ОШ). В ПЗУ хранятся программы работы цифрового телефонного аппарата, а в ОЗУ - оперативные данные.

Микропроцессор управляет работой телефонного аппарата. К нему от кнопочного номеронабирателя (ННК) поступает информация о цифрах номера вызываемого абонента и коды дополнительных услуг. Положение кнопки SB2, зависящее от положения микротелефонной трубки, позволяет микропроцессору обнаружить вызов или отбой от данного абонента (кнопка рычажного переключателя). Микропроцессор МП взаимодействует с УС, получая от него информацию со стороны станции и посылая через него информацию на станцию. При поступлении со станции вызова микропроцессор воздействует на ГВ и дисплей Д.

Во время набора номера на дисплей выводятся набираемые цифры. В свободном состоянии дисплей обычно показывает текущее время. На дисплей можно вывести различную информацию, хранящуюся в ОЗУ. Дисплей обычно имеет одну-две строки, в каждой из которых может выводиться до 20 .40 буквенно-цифровых символов. Наиболее часто в дисплеях применяются жидкокристаллические индикаторы.

В большинстве случаев цифровые ТА рассчитаны на получение электропитания от источника постоянного тока коммутационной станции. Для этого в аппарате устанавливается блок питания, подключаемый к абонентской линии в средние точки линейных трансформаторов TV1 и TV2. На станционной стороне к абонентской линии по аналогичной схеме подключается источник постоянного тока (центральная батарея). Блок питания вырабатывает напряжения, необходимые для работы всех узлов аппарата. В многофункциональных цифровых аппаратах обычно предусматривается автономное питание от местной сети переменного тока, что обусловлено потреблением аппаратом довольно большой мощности.

Для передачи данных по каналу В, в состав аппарата входит микроконтроллер МК, служащий для приема и передачи данных по этому каналу в соответствии с выбранным протоколом обмена приемопередающий интерфейс (R/E) со стыком RS232C. Обычно к такому стыку подключают персональный компьютер (ПК), являющийся терминалом сети передачи данных.
