Трансмиссия автомобиля ИЖ 21251

Оглавление

ВВЕДЕНИЕ. 3

1. ТРАНСМИССИЯ АВТОМОБИЛЯ ИЖ - 21251. 4

1.1. Краткая техническая характеристика автомобиля, назначение, устройство и работа трансмиссии. 4

1.2. Сцепление. 4

1.3. Коробка передач. 6

1.4. Карданная передача. 8

1.5. Ведущий мост. 10

2. РАСЁТ ТЯГОВО – СКОРОСТНЫХ ПОКАЗАТЕЛЕЙ ТРАНСМИССИИ 14

3. ХОДОВАЯ ЧАСТЬ АВТОМОБИЛЯ ИЖ – 21251. 20

3.1. Кузов автомобиля. 20

3.2. Передняя подвеска. 20

3.3. Задняя подвеска. 22

3.4. Шины, колёса и ступицы 23

ЗАКЛЮЧЕНИЕ. 26

ИСТОЧНИКИ 27

ПРИЛОЖЕНИЯ 28

ВВЕДЕНИЕ

Автомобильный транспорт имеет большое значение в общей транспортной системе РФ, не его долю приходится свыше 2\3 всех грузовых перевозок в народном хозяйстве.

Основными направлениями экономического и социального развития страны, предусматривается освоение и расширение производства грузовых и специализированных автомобилей и автобусов, в первую очередь дизельных, увеличение выпуска малотоннажных грузовых автомобилей и электромобилей для внутригородских перевозок, значительное увеличение производства прицепов и полуприцепов для обеспечения перевозок автопоездами. В последнее время запланировано увеличение грузооборота автомобильного транспорта общего пользования в 1,3…1,4 раза, а пассажирооборота автобусов – на 16…18%

Транспорт важнейший элемент инфраструктуры, под который понимают отрасли народного хозяйства, создающие общие его функционирования. Транспорт оказывает активное влияние на процесс расширенного воспроизводства, величину запасов, сырья, топлива и промышленной продукции, производственную мощность складов, т.е. на эффективность функционирования различных отраслей народного хозяйства.

В связи с этим становятся более востребованными инженеры – механики автотранспортной специальности, которые в соответствии с квалификационной характеристикой должны знать устройство автотранспортных средств и тенденции развития конструкции автомобиля в целом и основных узлов и агрегатов.

Целью данной работы является закрепление знаний и навыков, приобретённых на лекциях, лабораторных занятиях и при самостоятельной работе; познание автомобиля как сложной технической системы.

1. ТРАНСМИССИЯ АВТОМОБИЛЯ ИЖ - 21251

1.1 Краткая техническая характеристика автомобиля, назначение, устройство и работа трансмиссии

Автомобиль ИЖ – 21251 – легковой автомобиль с кузовом типа "комби", число мест, включая место водителя – 5. Масса снаряжённого автомобиля - 1040 кг, полная масса автомобиля – 1440 кг, грузоподъёмность – 400 кг. Максимальная скорость движения на высшей передаче составляет 140 км/ч.

На автомобиль установлен двигатель 412 Э, с рабочим объёмом 1,58 л. Это четырёхтактный, четырёхцилиндровый, карбюраторный двигатель, с рядным расположением цилиндров. Номинальная мощность двигателя при частоте вращения 5800 об/мин составляет 75 л. с. или 55,2 кВт. Максимальный крутящий момент составляет 114,2 Н·м при частоте вращения 3000 об/мин.

Трансмиссия автомобиля представляет собой совокупность механизмов, передающих вращающий момент от коленчатого вала двигателя к ведущим колёсам и изменяющих вращающий момент и частоту вращения ведущих колёс по значению и направлению. Трансмиссия автомобилей ИЖ – 21251 состоит из следующих элементов:

сцепление;

коробка передач;

карданная передача;

ведущий мост.

1.2 Сцепление

Сцепление необходимо для кратковременного отъединения вала двигателя от коробки перемены передач при переключении передач и для плавного их соединения при трогании.

На автомобилях ИЖ – 21251 установлено сухое однодисковое сцепление с центральной нажимной пружиной и гасителем крутильных колебаний (демпфером), смонтированном на ведомом диске, и гидравлическим приводом выключения сцепления.

Сцепление является неразборным узлом: в нём не предусмотрены какие-либо регулировки при сборке узла и в процессе эксплуатации.

Сцепление состоит из двух основных частей: нажимного диска с кожухом в сборе и ведомого диска, заключённых в литой из алюминиевого сплава картер, имеющий форму колокола.

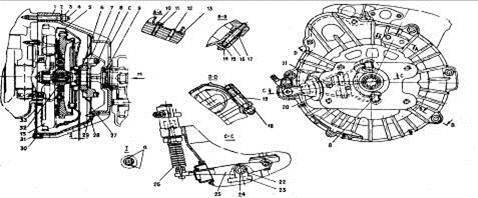

Схема сцепления автомобиля ИЖ – 21251 представлена на рисунке 1.1.

Рисунок 1.1. Сцепление автомобиля ИЖ – 21251

1 – картер сцепления, 2 – шайба; 3 – гайка; 4 – шпилька крепления картера сцепления; 5 – кожух в сборе с нажимным диском; 6 – подшипник выключения сцепления; 7 – обойма подшипника; 8 – соединительное звено; 9 – сальник в сборе; 10 – болт крепления кожуха; 11 – шайба; 12 – установочный штифт кожуха сцепления; 13 – маховик; 14 – гайка; 15 – шайба; 16 – шпилька крепления картера сцепления; 17 – штифт установочный трубчатый картера сцепления; 18 – гайка; 19 – шпилька крепления стартера и картера сцепления; 20 – чехол грязезащитный; 21 – винт крепления кронштейна вилки; 22 – ось вилки; 23 – кронштейн вилки; 24 – втулка вилки; 25 – вилка выключения сцепления; 26 – пружина оттяжная вилки; 27 – щиток в вентиляционный; 28 – штифт: 29 – гайка пластинчатая крепления вентиляционного щитка; 30 – шайба; 31 – болт крепления грязезащитного щитка; 32 – ведомый диск в сборе; 33 – щиток грязезащитный.

1.3 Коробка передач

Коробка передач служит для изменения силы тяги и скорости движения автомобиля в зависимости от условий работы. С помощью коробки передач можно изменить направление движения на задний ход и отключить работающий двигатель от трансмиссии при остановке.

Действие коробки передач основано на том, что вращение от коленчатого вала двигателя передаётся на ходовую часть через зубчатые шестерни с определённым передаточным числом на каждой передаче.

Число, показывающее, во сколько раз изменяется частота вращения ведомого вала по сравнению с ведущим или во сколько раз ведомая шестерня больше (меньше) ведущей по числу зубьев, называется передаточным числом. Если в передаче участвует несколько пар шестерён, то общее передаточное число получается умножением передаточных чисел всех пар шестерён, участвующих в передаче.

На автомобилях ИЖ – 21251 установлена пятискоростная коробка передач с четырьмя скоростями для движения вперёд и одной – назад.

Все шестерни коробки передач имеют косые зубья, кроме шестерен заднего хода и соответствующего венца блока промежуточных шестерен. Коробка снабжена синхронизаторами для включения первой, второй, третьей и четвертой передач. Первичный вал, шестерни первой, второй и третьей передач находятся в постоянном зацеплении с блоком промежуточных шестерен. Ведомая шестерня заднего хода скользящая на шлицах ступицы. Шестерни первой, второй и третьей передач установлены на вторичном валу на стальных втулках. В промежуточную шестерню заднего хода запрессована бронзовая втулка. Механизм переключения передач смонтирован на боковой крышке.

В картере на неподвижном стержне установлены две скользящие вилки включения передних передач. Вилка заднего хода вынесена с помощью поперечного валика на сторону, противоположную боковой крышке.
