Анализ конструкции и методика расчета автомобиля ВАЗ-2105

Содержание

Техническая характеристика автомобиля

1 Трансмиссия автомобиля

1.1 Сцепление

1.2 Коробка передач автомобиля

1.3 Главная передача автомобиля

1.4 Дифференциалы трансмиссии автомобиля

1.5 Силовые приводы, валы и полуоси трансмиссии автомобиля

2 Ходовая часть шасси автомобиля

2.1 Подвески автомобиля

2.2 Колеса и шины автомобиля

2.3 Пол

уоси и балка

2.4 Несущая система автомобиля

3 Система управления шасси автомобиля

3.1Тормозная система автомобиля

3.2 Рулевое управление автомобиля

Список использованных источников

Технические характеристики автомобилей семейства ваз 2105

1 Трансмиссия автомобиля

1.1 Сцепление

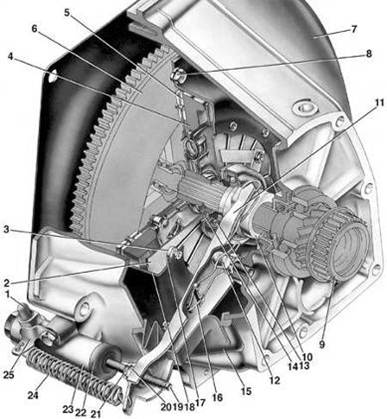

Рисунок 1 – Сцепление: 1 – штуцер для прокачки; 2 – нажимная пружина сцепления; 3 – ступенчатая заклепка нажимной пружины; 4 – нажимной диск; 5 – ведомый диск; 6 – маховик; 7 – картер сцепления; 8 – болт крепления кожуха сцепления к маховику;9 – первичный вал коробки передач; 10 – муфта подшипника выключения сцепления; 11 – вилка выключения сцепления; 12 – шаровая опора вилки выключения сцепления; 13 – подшипник выключения сцепления;14 – упорный фланец нажимной пружины; 15 – чехол вилки выключения сцепления; 16 – пружина вилки; 17 – опорное кольцо нажимной пружины; 18 – кожух сцепления; 19 – толкатель вилки выключения сцепления; 20 – регулировочная гайка; 21 – контргайка; 22 – защитный колпачок; 23 – цилиндр привода выключения сцепления (рабочий цилиндр); 24 – оттяжная пружина вилки; 25 – скоба оттяжной пружины.

Анализ конструкции в соответствии с требованиями

Надежная передача крутящего момента от двигателя к трансмиссии

Максимальное значение передаваемого сцеплением момента определяется уравнением

MCmax = MKmax β.

Обычно принимают коэффициент запаса β = 1,2 .2,5 в зависимости от типа сцепления и его назначения. Сцепления с диафрагменными пружинами имеют наиболее низкое значение коэффициента запаса. Большие значения β принимают для сцеплений грузовых автомобилей и автобусов.

Момент Мс, передаваемый сцеплением, создается в результате взаимодействия поверхностей трения ведомого диска с контртелом (маховиком, нажимным диском). Рассмотрим процесс этого взаимодействия, используя рис. 2

Рисунок 2. Схема к определению расчетного момента сцепления

Выделив на поверхности ведомого диска элементарную площадку ds, найдем элементарную силу трения

dT = po μ ds = po μ p dp dα

и элементарный момент

dM = p0 μ p2 dp dα,

где - давление, характеризуемое отношением усилия Рпр пружин к площади ведомого диска; μ — коэффициент трения.
