Строительные машины

Производигельность шнекового питателя

Пт = 60(πD2/4)tnϕ, м3/ч, (7.6)

где D—диаметр шнека, м; / — шаг винта, м; п—частота враще­ния» об/мин; ф — коэффициент заполнения, равный 0,6—0,9. Производительность ковшового элеватора

Пт = 3,6(qv/t)ϕ1 , м3/ч, (7.7)

где q — емкость ковша элеватора, л; v — скорость ковшовой цепи, м/с; t — шаг расположения ковшей, м; ϕ, — к

оэффициент заполнения ковшей, равный 0,7—1,1. Последнее значение принимается для рых­лых сыпучих материалов без крупных кусков, заполняющих ковши с шапкой».

3.Расскажите о перебазировке башенного крана, его устойчивости

3а) Башенные краны

Башенные краны перемешают грузы по сложным пространствен­ным траекториям. Благодаря стреле, закрепленной в верхней части баш­ни, они имеют большое подстрелковое пространство, в котором разме­щается возводимое здание или сооружение. В связи с этим их широко используют в строительстве.

По мобильности башенные краны бывают стационарные, передвиж­ные и самоподъемные. Передвижные краны оснащают, как правило, рельсово-колесным ходовым устройством, что повышает безопасность их использования. На башенных кранах обычно применяют многомотор­ный электропровод.

Система индексации отечественных башенных кранов имеет сле­дующую структуру.

Помимо букв КБ (кран башенный) в обозначение крана могут вхо­дить четыре цифровых значения и два буквенных. Цифра, стоящая на первом месте, означает размерную группу крана и характеризует его грузовой момент, две последующие цифры - порядковый номер моде­ли, четвертая цифра, стоящая после точки, - номер модели крана, харак­теризующий отличия в длине стрелы, высоте подъема и других парамет­рах. Первое буквенное обозначение указывает номер модернизации, которой подвергался кран. Если модернизация не проводилась, это обо­значение отсутствует. Последнее буквенное обозначение указывает на климатическое исполнение крана: ХЛ — северное, Т и ТВ — соответст­венно для сухих и влажных тропиков. Если кран будет эксплуатировать­ся в умеренном климате, буквенное обозначение не проставляется. На­пример, индекс КБ-674.3А обозначает: кран башенный, шестой размер­ной группы, то есть грузовой момент - 300 .550 т • м. с неповоротной башней, третье исполнение после первой модернизации, предназначен Для работы в умеренном климате.

Наибольшее распространение получили краны нескольких конст­руктивных схем. Краны выпускают с поворотной башней и нижним расположением опорно-поворотного устройства и с неповоротной баш-Неи и верхним расположением опорно-поворотного устройства. Изме­нение вылета стрелы обеспечивается наклоном стрелы и передвижением Слежки на стреле. Сочетание указанных конструктивных признаков может быть любым. На рисунке 5.10 показаны схема башенного крана с поворотной башней и изменением вылета стрелы путем ее наклона "основные его параметры (ГОСТ 13555-79):

Q (т) - грузоподъемность, то есть максимальная масса груза, который может поднять кран, причем обычно кран может поднять наибольший груз при минимальном вылете;

L (м) - вылет стрелы, то есть расстояние от центра массы груза вращения крана;

М (т • м) — грузовой момент, М = QL.

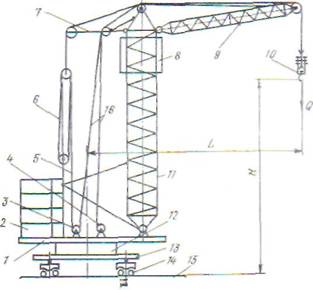

Рис. 5.10. Схема башенного крана с поворотной башней:

1 - поворотная платформа; 2 - противовес; 3.4 — стреловая и грузовая лебед­ки; 5, 6 — стреловые канат и полиспаст; 7 — консоль; 8 — кабина управления; 9 — стрела; 10 - крюковая подвеска; 11 — башня; 12 — опорно-поворотное уст­ройство и механизм поворота; 13 - рама ходового устройства; 14 - ходовые тележки; 15 — крановые пути; 16 - грузовой канат

Для башенных кранов грузовой момент — главный параметр. К ос­новным их параметрам относят высоту подъема, скорость всех рабо­чих перемещений, базу, колею, габариты, установленную мощность механизмов, массу.

Башенные краны монтируют на крановых путях 15 (см. рис. 5.1О), которые должны соответствовать "Инструкции по устройству, эксплуатации и перевозке рельсовых путей для строительных башенных кра­нов" СН 78 — 73 и "Правилам устройства и безопасной эксплуатации грузоподъемных кранов". По рельсам крановых путей перемешаются ходовые тележки 14, две из них обычно приводные, а две неприводные. Механизм перемещения приводных тележек содержит электродвигатель, нормально замкнутый двухколодочный тормоз с электромагнитным или электрогидравлическим управлением, редуктор и открытую зубчатую передачу. Ходовые тележки устанавливают на вертикальных осях с возможностью поворота для прохождения закруглений рельсового пути

На раме ходового устройства 13 установлено опорно-поворотное устройство и механизм поворота 12. Опорно-поворотное устройство кранов с поворотной башней представляет собой специально выполнен­ный шариковый или роликовый подшипник качения диаметром около 2 м. Этот подшипник воспринимает не только осевые и радиальные на­грузки, но и нагрузки в виде опрокидывающего момента. На опорно-поворотном устройстве установлена поворотная платформа. На пос­ледней смонтирован противовес 2, стреловая 3 и грузовая 4 лебедки и башня 11. В верхней части башни установлена кабина управления 8 и шарнирно закреплена стрела 9. С противоположной стреле стороны баш­ни закреплена несущая обводные блоки консоль 7. Стреловой канат 5, сбегая с барабана лебедки, проходит через блоки стрелового полиспас­та 6, второй конец каната 5 закреплен неподвижно. При наматывании стрелового каната 5 на барабан полиспаст 6 укорачивается, подвижные блоки полиспаста опускаются и при помощи дополнительных расчальных канатов, на которых они подвешены, поднимают стрелу. Так осу­ществляют изменение вылета. Грузовой канат 16, наматываясь на бара­бан лебедки 4, огибает обводные блоки, блоки на конце стрелы и крю­ковой подвеске 10 и поднимает груз. Второй конец грузового каната огибает обводные блоки и закрепляется на стреловом барабане лебед­ки 3. Сделано это для того, чтобы при изменении вылета (подъеме и опускании стрелы) высота подвеса груза не изменялась. Тем не менее на практике небольшие изменения высоты подвеса груза происходят. На рисунке 5.11 показана схема башенного крана с неповоротной башней и изменением вылета стрелы при помощи грузовой тележки. Такие краны в основном изготавливают без ходового устройства и уста­навливают на фундаменте /. Их часто используют при высотном строи­тельстве, при этом, чтобы повысить устойчивость башни, ее крепят к строящемуся зданию. В верхней части башни 2 закреплена кабина управ­ления 3. На башне установлен наголовник 9, он соединен с башней при помощи центральной цапфы и расположенных по окружности катков, Которые (цапфа и катки) и образуют опорно-поворотное устройство. К наголовнику шарнирно прикреплена стрела 10, а с противоположной бороны — консоль 5. На последней смонтированы противовес 6, стреловая 8 и грузовая 7 лебедки и механизм поворота 4. По стреле может перемещаться грузовая тележка 13. Стреловая лебедка 8 служит для удержания стрелы. Существуют конструкции, в которых стрела удерживается при помощи жестких тяг. Применяют краны, у которых стреловая лебедка может наклонять стрелу, что повышает высоту подъема груза. При этом грузовая тележка либо крепится на конце стрелы, либо перемещается по наклонной стреле. Грузовой канат 11 сбегает с барана лебедки 7, огибает обводные блоки, установленные на конце стрелы, на грузовой тележке, на крюковой подвеске 12. Конец каната закреплен неподвижно у основания стрелы. Блоки грузовой тележки и Раковой лебедки, огибаемые канатом, образуют грузовой полиспаст.
