набора материала с одновременным опусканием ковша до требуемой от­метки (поверхность дороги, платформы вагона или кузова автомоби­ля); внедрение ковша в материал; подъем ковша со стрелой; транс­портировка материала к месту разгрузки; разгрузка ковша опрокиды­ванием. Сменное рабочее оборудование расширяет область применения (универсальность) погрузчиков.

Полуповоротные погрузчики (рис. 4.21)

в отличие от фронтальных могут обеспечивать разгрузку как впереди, так и сбоку при угле пово­рота от продольной оси до 90° (рис. 4.21, в). Поворотная платформа 1 с рабочим оборудованием погрузчика опирается на раму 3 машины через опорно-поворотное устройство 2. Вращательное движение поворот­ной платформы (рис. 4.21,б) осуществляется с помощью двух гори­зонтально расположенных гидроцилиндров 4, цепи 5 и звездочки 6. Такая конструкция погрузчика позволяет сократить время на развороты и дает возможность применять их в стесненных условиях. Рабочий Цикл полуповоротного погрузчика отличается от рабочего цикла фрон-ального погрузчика тем, что в нем отсутствуют операции на дополнительные развороты машины. Это позволяет сократить продолжительность рабочего цикла на 30 .40 %.

Рис. 4.21. Одноковшовый полуповоротный погрузчик:

а — конструктивная схема; б — схема системы поворота; в — зона действия;

1 — поворотная платформа; 2 — опорно-поворотное устройство; 3 — рама;

4 — гидроцилиндр; 5 — цепь; 6 — звездочка

2в) Погрузчики непрерывного действия

Многоковшовые погрузчики относятся к машинам

непрерывного действия и применяются для погрузки сыпучих и мел-

кокусковых материалов (песок, гравий, щебень, шлак и т. п.) в транспортные средства. Кроме того, их используют для засыпки траншей и фундаментных пазух свеженасыпным грунтом, для обвалования площадок и т. д. Производительность многоковшовых погрузчиков при

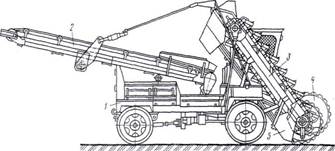

Рис. 4.23. Пневмоколесный погрузчик:

1 — самоходное шасси; 2, 3 — ленточный и многоковшовый конвейеры; 4 -

питатель; 5 — отвал

одной и той же установленной мощности на 40 .60% выше, чем одно­ковшовых, и составляет 40, 80, 160, 250 м3/ч. Высота разгрузки 2.4 . 4,2 м.

Многоковшовые погрузчики различаются по типам ходового уст­ройства, питателя и транспортирующих органов. В качестве ходового устройства используют самоходные гусеничные или пневмоколесные шасси. Для разработки материала и порционной его подачи к конвейе­ру применяют шнеки, роторы, диски, подгребающие лапы. В первом случае материал разрабатывается и подается с помощью одного или нескольких шнеков, установленных впереди машины. Роторные погруз­чики разрабатывают материал шаровыми или ковшовыми фрезами. В дисковых погрузчиках материал подается двумя дисками, вращаю­щимися во встречном направлении. Подгребающие лапы подают мате­риал благодаря специальной кинематике их движения.

В качестве транспортирующего органа, как правило, используют ковшовые, скребковые и ленточные конвейеры. Наибольшее распрост­ранение в строительстве получили пневмоколесный погрузчик с питате­лем шнекового типа и ковшовым конвейером (рис. 4.23). Он состоит из пневмоколесного самоходного шасси 1, на котором смонтирован наклонный многоковшовый конвейер 3 с питателем 4 шнекового типа, и поворотного в плане и в вертикальной плоскости ленточного раз­грузочного конвейера 2. Для лучшей подачи материала к питателю на раме ковшового конвейера установлен отвал 5. Технологический про­цесс осуществляется следующим образом: материал захватывается шнековым питателем, сгребается к оси машины и подается в ковш непрерывно движущегося конвейера, а далее через приемное устройство и ленточный конвейер в транспорт или отвал. Питатель выполнен в виде двух соосных шнеков с правым и левым направлением спирали, что обеспечивает подгребание материала к центру машины. По мере забора материала погрузчик передвигается в сторону штабеля, а при малом его сечении движется все время на него. Привод всех механизмов, кроме ковшового конвейера, гидрофицирован.

Техническая производительность многоковшовых погрузчиков за­висит от производительностей шнекового питателя и ковшового кон­вейера.

Основные направления развития строительных погрузчиков: улуч­шение технико-экономических и экологических показателей; повыше­ние энергонасыщенности, тягово-сцепных качеств и напорных усилий, маневренности, -надежности, расширение номенклатуры сменных рабо­чих органов; увеличение параметров рабочего оборудования; дальней­шее совершенствование систем гидропривода.

Производительность многоковшовых погрузчиков при одной и той же установленной мощности на 40—60% выше, чем одноковшовых.

Их целесообразно применять на кирпичных заводах, заводах строительных деталей, железно­дорожных станциях с большими объемами разгрузки и погрузки сыпучих материалов. Кроме того, их используют для разде­ления сыпучих материалов на фракции, для чего па них монтируют специальные вибро­грохоты.

Рис. 7.6. Погрузчик непрерывного действия:

о общий вид; б — кинематическая схема

Многоковшовые погрузчики можно эффективно использовать для разгрузки железнодорожных платформ, при этом погрузчик, дви­гаясь на самой платформе, сбрасывает материал на сторону. Эти

"погрузчики можно применять в технологических линиях (на заводах строительных деталей) или при строительстве дорог. В последнем случае погрузчики загружают песок и гравий в сушильные барабаны и в смесители.

Общий вид многоковшового погрузчика показан на рис. 7.6, а. Рабочим органом является шнековый питатель, который состоит из двух шпеков с правым и левым направлением спирали. Шнеки расположены по обеим сторонам ковшового элеватора. При вращении питателя погружаемый материал подается к ковшам, что способствует лучшему загребанию материала ковшами. Внизу под шнековым пита­телем прикреплен скребок. Обычно материалы с элеватора разгру­жаются на ленточные конвейеры, которые подают его в транспортные средства.

У некоторых погрузчиков материал разгружается в транспортные средства через бункера или лотки.

На,рис. 7.6, б показана кинематическая схема погрузчика. Дви­гатель / через зубчатые колеса 2 приводит в движение конические передачи 4. Одна из них сообщает движение через цепную передачу ковшовому элеватору 7 и шнековому питателю 8, а другая кониче­ская пара через цепную передачу приводит во вращение барабан 3 ленточного конвейера. Двигатель / через коробку передач 9 и кар­данные валы 6 передает вращение заднему и переднему мостам 5 и 10.

В строительстве помимо многоковшовых применяют роторные погрузчики. Их изготовляют с обычным ротором и с ротором в виде шаровой головки.

Производительность многоковшовых погрузчиков (техническая) зависит от производительности шнекового питателя и производи­тельности ковшового элеватора, которые определяются как для ма­шин непрерывного действия.
